大众1.8T发动机3英寸落水管连接法兰

　　这款法兰件主要适配大众1.8T 20V动力单元的冷却系统落水管路连接，在整车冷却循环回路中承担管路对接、密封承压、位置固定的核心作用。日常整车运行过程中，发动机舱内的冷却管路需要承受持续的温度交变、管路振动以及冷却液的压力冲击，法兰作为硬管与软管、或者管路与缸体/散热器接口的转接载体，其结构强度与安装精度直接影响冷却系统的密封可靠性，一旦法兰出现变形或者安装位错位，很容易引发冷却液渗漏，严重时会导致发动机过热故障。

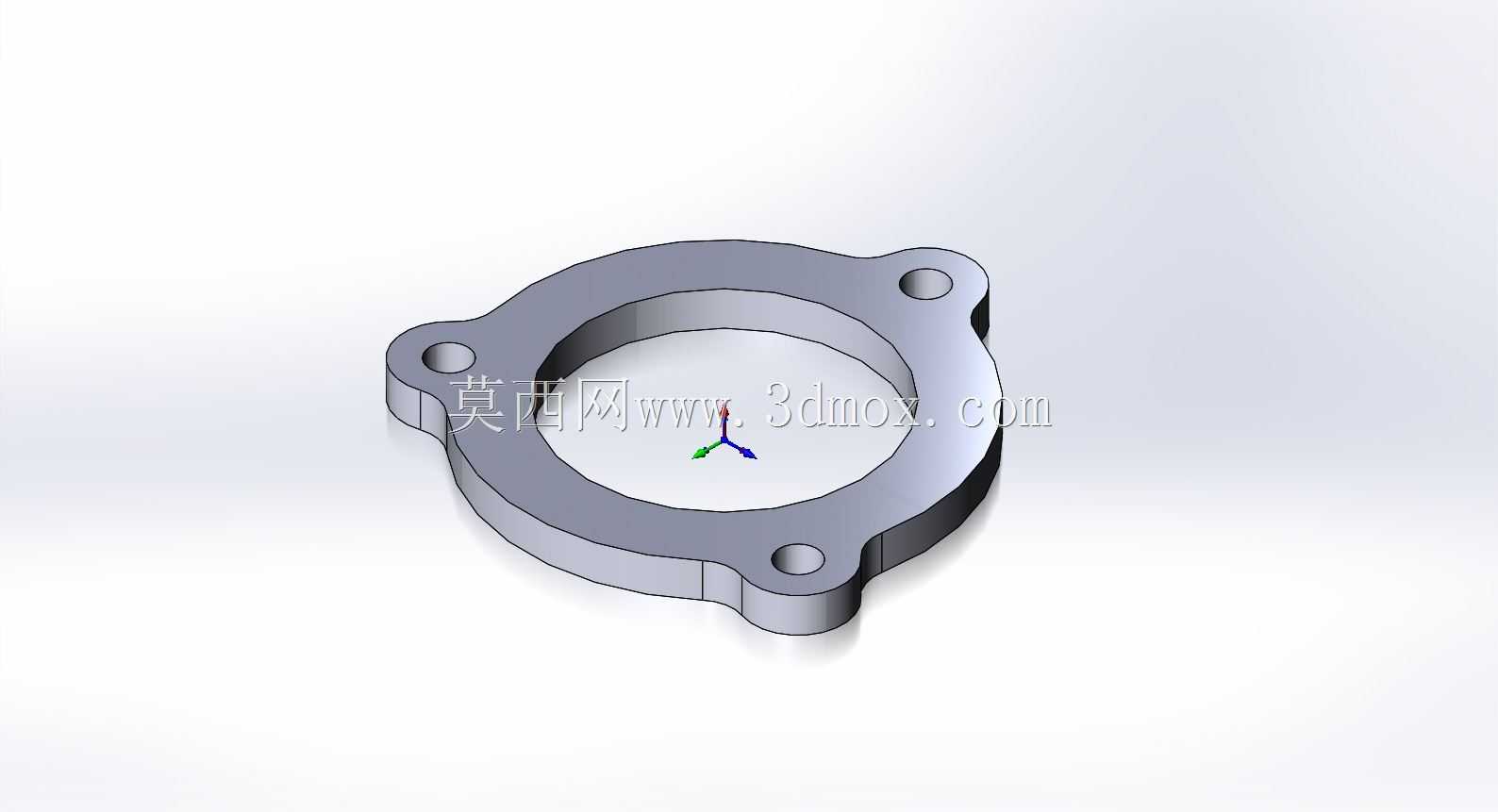

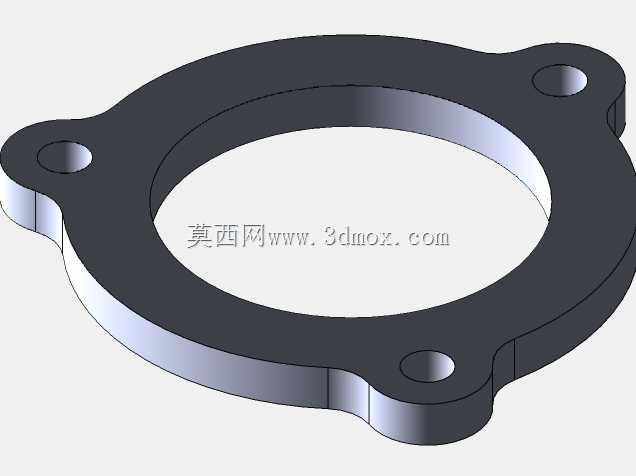

　　从结构设计来看，这款法兰采用三耳式安装布局，三个带通孔的凸耳沿法兰盘周向非均匀分布，这种布局并非随意设计，而是完全匹配对应车型发动机舱内的安装空间边界，三个安装孔的位置刚好对应缸体或者管路支架上的预装螺栓位，安装时不需要额外调整管路走向，直接对位拧紧紧固件即可完成装配，能有效降低总装环节的操作复杂度。法兰主体的中心通孔为3英寸通径，这个通径尺寸是匹配对应落水管的内径设计的，能够保证冷却液在该段管路内的流阻处于设计区间内，不会因为通径突变造成冷却液流速异常，影响整个冷却循环的散热效率。法兰盘的密封面采用平面加工设计，装配时配合对应规格的密封垫片，能够在1.2bar左右的冷却系统常规工作压力下实现稳定密封，不会出现渗漏问题。

　　在建模过程中，首先需要确定三个安装孔的相对位置尺寸，这部分尺寸需要严格匹配实车的安装点位，孔位公差控制在±0.1mm范围内，避免出现安装时螺栓无法穿入的问题。法兰主体的厚度设计兼顾了强度与轻量化需求，过厚会增加不必要的重量，同时占用发动机舱内的宝贵空间，过薄则会在长期的温度交变与振动环境下出现形变，导致密封失效。三个安装凸耳与法兰主体之间采用圆弧过渡结构，避免应力集中，因为车辆行驶过程中发动机的振动会持续传递到法兰位置，直角过渡的结构很容易在长期交变载荷下出现裂纹，圆弧过渡能够有效分散应力，提升零件的疲劳寿命。

　　实际装车场景中，这款法兰的安装位置处于发动机侧部的落水管路中段，周边分布有线束、进气管道等其他部件，因此法兰的外轮廓尺寸做了针对性的避让设计，三个凸耳的延伸长度经过反复校核，既保证了安装时的操作空间，又不会和周边部件产生运动干涉。法兰的材质一般选用铸铝或者增强尼龙材质，铸铝版本的强度更高，耐高温性能更好，适合靠近发动机侧的高温安装位，增强尼龙版本重量更轻，成本更低，适合温度相对较低的管路远端位置。在进行三维建模时，需要重点关注密封面的平面度要求，建模时要保证密封面的平面度公差在0.05mm以内，否则即使垫片压缩量足够，也容易因为密封面不平出现渗漏问题。另外三个安装孔的同轴度以及孔与密封面的垂直度也需要严格控制，否则安装时螺栓拧紧后会导致法兰盘翘曲，破坏密封面的贴合状态。

　　从设备选型的角度来看，这款法兰属于专用适配零件，不能随意用其他规格的法兰替代，因为不同车型的管路通径、安装孔位、周边空间都存在差异，随意替换很容易出现安装干涉或者密封失效的问题。在进行管路改装或者维修替换时，需要确认法兰的通径尺寸、安装孔位分布、厚度参数与原件完全一致，才能保证装配后的可靠性。建模过程中还需要考虑法兰与管路的配合公差，中心孔与落水管的配合采用过渡配合，既保证装配时能够顺利插入，又不会因为间隙过大导致密封不严或者管路脱落。三个安装凸耳上的通孔直径比对应安装螺栓大0.5mm左右，预留出一定的安装调整量，抵消部分零件加工误差带来的装配难度，同时也能在车辆振动过程中释放部分应力，避免螺栓出现剪切断裂的问题。
