2.5英寸排气系统连接法兰结构设计

　　在汽车排气系统、小型内燃机排气通路、工业通风排气支管的管路对接场景中，这类两孔式菱形法兰是非常常见的刚性连接部件，主要承担两段同通径管路的对接定位、密封压紧、载荷传递作用，相比圆形四孔法兰，它的结构更紧凑，占用安装空间更小，适合布置空间局促、安装操作角度受限的排气连接点位。从实际使用场景来看，这类法兰常被用在乘用车排气头段与三元催化器的对接位置、小型通用汽油机的排气出口连接、工业除尘设备的支管对接处，这类场景的共同特点是管路通径固定为2.5英寸，安装面周边没有足够的空间布置多组螺栓孔，同时连接部位需要承受一定的排气脉动冲击、温度交变带来的热胀冷缩应力，因此法兰的结构强度、安装定位精度、密封面平面度都有明确的工程要求。

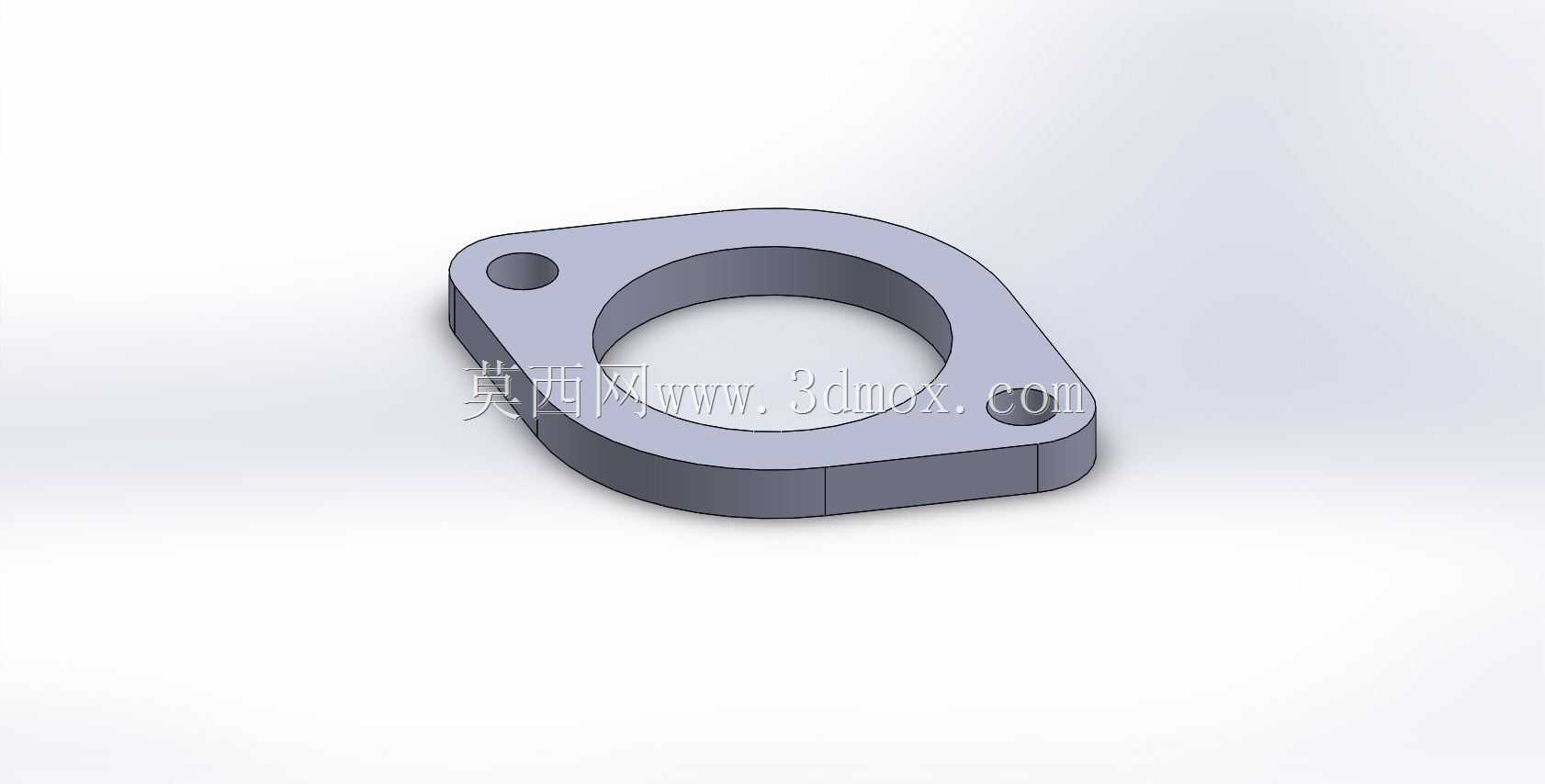

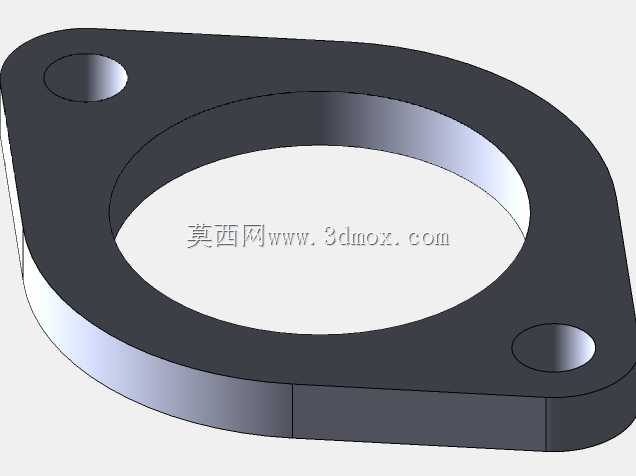

　　从设计思路上看，这款法兰采用了非对称的菱形外轮廓，中心为通径2.5英寸的圆形流道孔，流道孔周边保留了足够的密封压紧宽度，确保配套的密封垫片在螺栓锁紧后能获得均匀的压紧力，避免排气泄漏。两个安装螺栓孔分别布置在菱形轮廓的两个对角凸耳位置，孔位中心距经过匹配常用的2.5英寸排气对接点位设计，安装时不需要额外调整管路角度，两个螺栓即可完成锁紧固定，相比四孔法兰减少了一半的紧固件操作量，在狭小的车底安装空间、设备内部狭窄的管路布置区域，能大幅降低安装操作的难度。法兰的厚度设计兼顾了刚性与轻量化需求，既不会因为厚度过薄导致螺栓锁紧时法兰翘曲变形，破坏密封面的平面度，也不会因为厚度过大增加不必要的重量和材料成本，适配排气系统常见的低碳钢、不锈钢加工工艺，不管是冲压成型、激光切割后铣削密封面，还是铸造成型后做平面精加工，都能快速实现批量生产。

　　从安装边界来看，这款法兰的外轮廓最大宽度控制在刚好覆盖密封面加螺栓孔凸耳的尺寸，没有多余的外伸结构，安装时法兰周边只需要预留出螺栓穿入、扳手操作的最小空间即可，不需要为法兰本体预留额外的避让空间。密封面为整体平面结构，没有设计密封槽，适配常用的石墨复合垫片、金属缠绕垫片、无石棉密封垫片，使用时只需要将垫片放置在两个对接法兰的密封面之间，穿入螺栓后按照对角顺序逐步锁紧到规定扭矩，就能实现可靠的密封，能承受排气系统常规的工作温度与压力脉动，不会出现垫片压溃、密封失效的问题。流道孔的内径与2.5英寸管路的外径匹配，焊接安装时可以将管路直接插入法兰背面的定位止口（该结构在建模时已预留焊接坡口位置），焊接时能保证管路与法兰的同轴度，避免流道错位产生排气紊流、增加排气阻力。两个螺栓孔的孔径适配常用的M8、M10紧固件，孔位周边做了轻微的凸台加厚处理，避免螺栓锁紧时凸耳位置出现应力集中导致开裂，能承受车辆行驶过程中排气系统传递的振动载荷，长期使用不会出现法兰变形、螺栓松动的问题。

　　在实际选型应用中，这类两孔菱形法兰特别适合对安装空间、装配效率有要求的排气连接场景，相比传统圆形法兰，它的材料利用率更高，加工时的废料更少，批量生产成本更低，同时因为紧固件数量少，后期维护拆卸时的操作也更便捷。建模过程中已经对法兰的所有转角做了圆角过渡处理，避免尖锐边角导致的应力集中，同时也能减少加工、安装过程中边角划伤操作人员的风险。密封面的平面度按照管路连接密封的常规要求设计，精加工后能保证垫片的均匀压紧，不需要额外的表面处理就能满足常规排气场景的密封需求，如果应用在有耐腐蚀要求的场景，也可以在加工完成后做镀锌、喷铝或者直接采用不锈钢材质加工，结构本身不需要做调整就能适配不同的材料与表面处理工艺。
