机床用高精度回转顶针结构设计

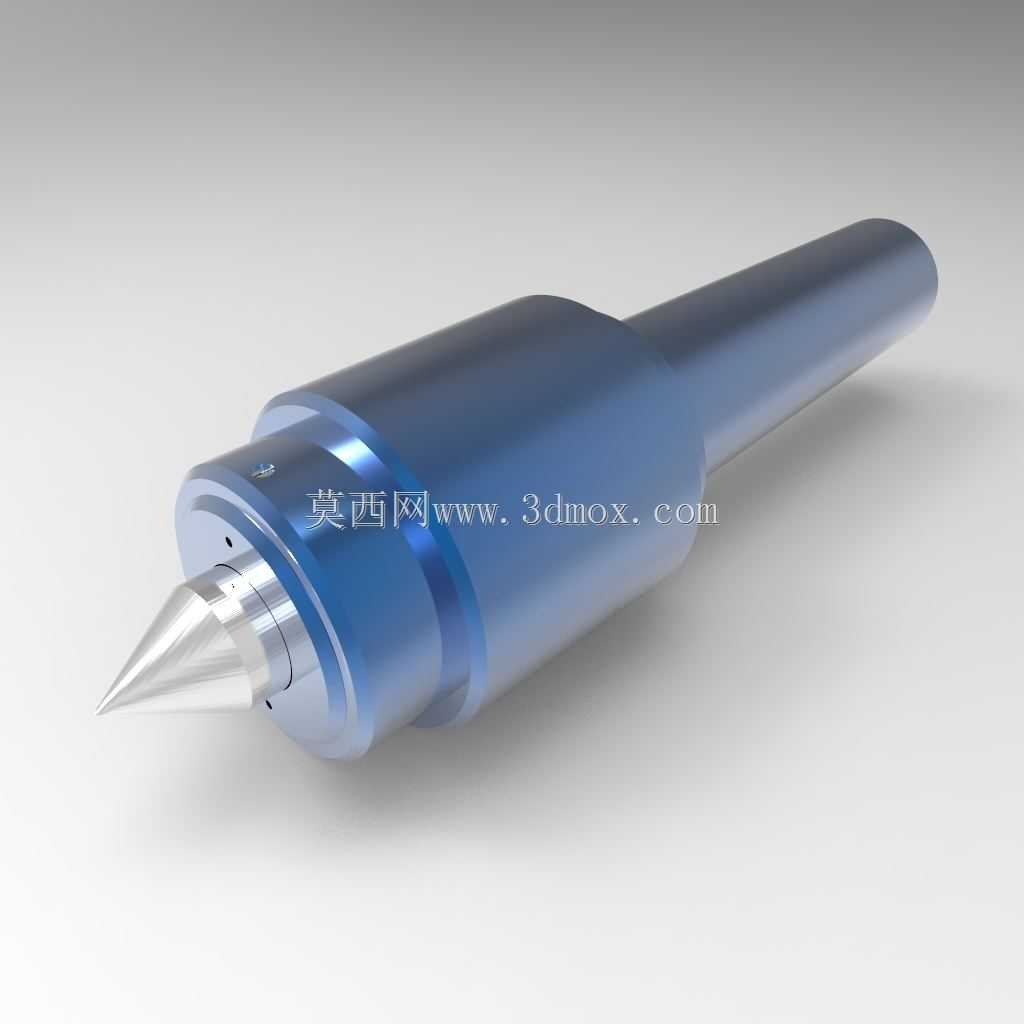

　　在金属切削加工场景里，轴类、套类零件的装夹定位精度直接决定最终加工尺寸的形位公差，回转顶针作为车床、外圆磨床等设备尾座端的核心定位部件，承担着工件轴向定位、随工件同步回转抵消装夹同轴度误差的关键作用，这款回转中心的结构设计完全围绕机加工实际工况的刚性、回转精度、使用寿命需求展开。从实际使用场景来看，普通固定顶针在工件高速回转时会产生剧烈摩擦磨损，不仅容易烧蚀顶针孔，还会因摩擦阻力过大导致工件转动卡滞，甚至出现工件飞出的安全隐患，而这款回转顶针通过内部轴承组的结构设计，将顶尖与工件接触端的滑动摩擦转化为轴承内部的滚动摩擦，大幅降低回转阻力，适配中等转速下的轴类零件车削、外圆磨削加工，尤其适合长轴类零件的一夹一顶装夹场景，

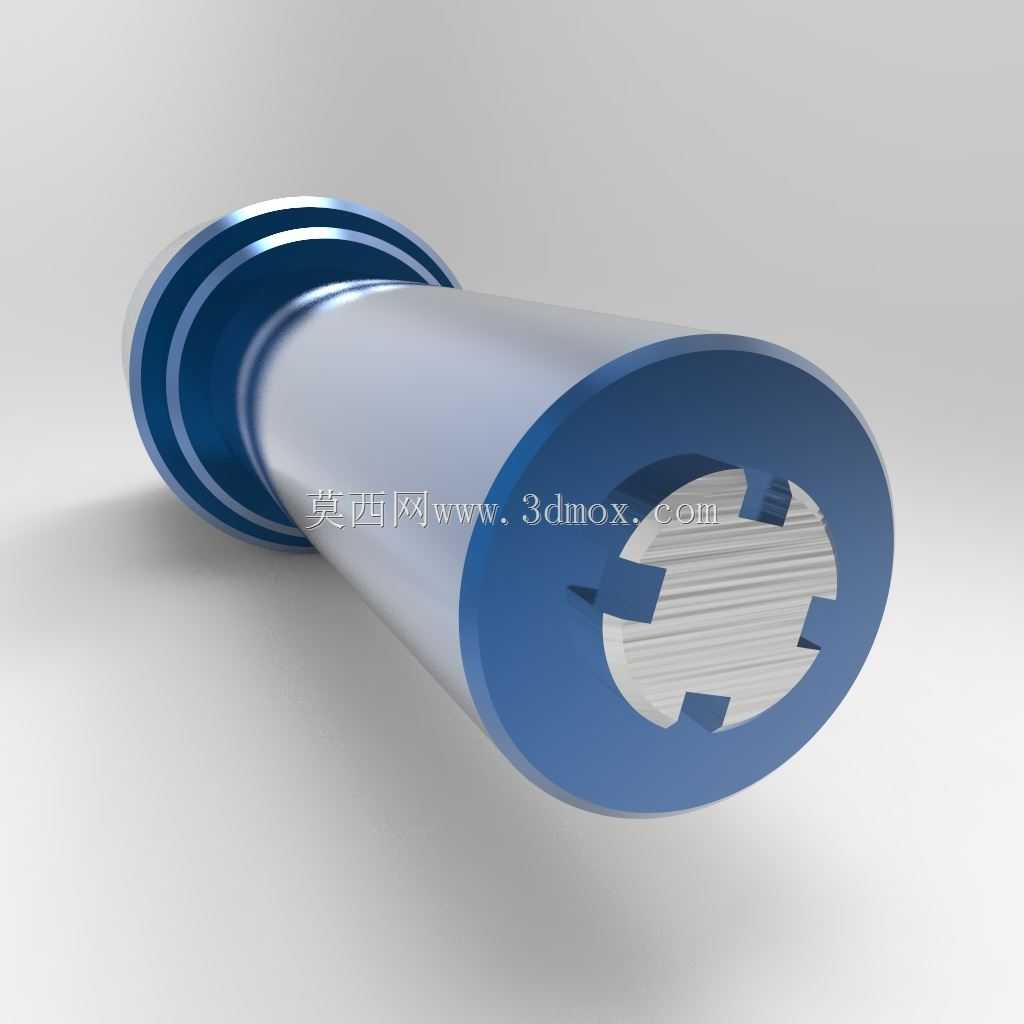

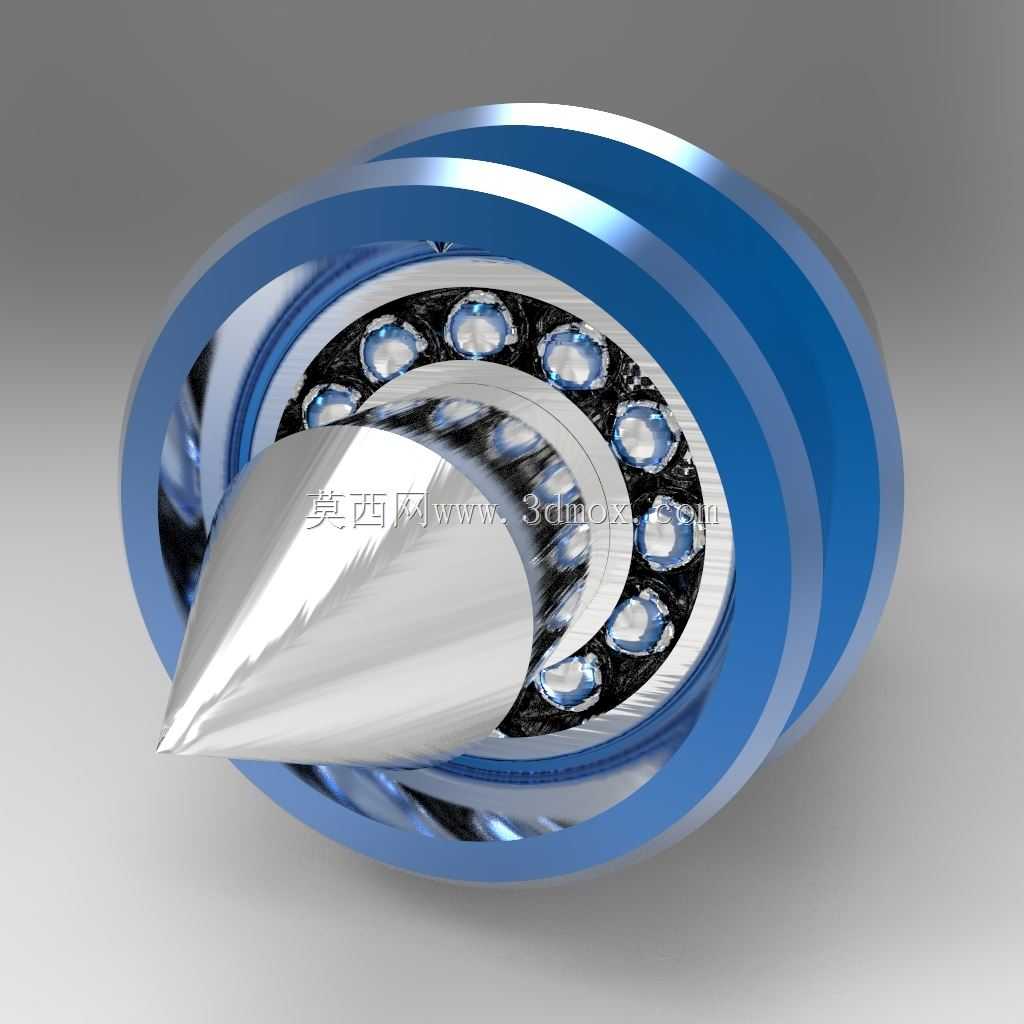

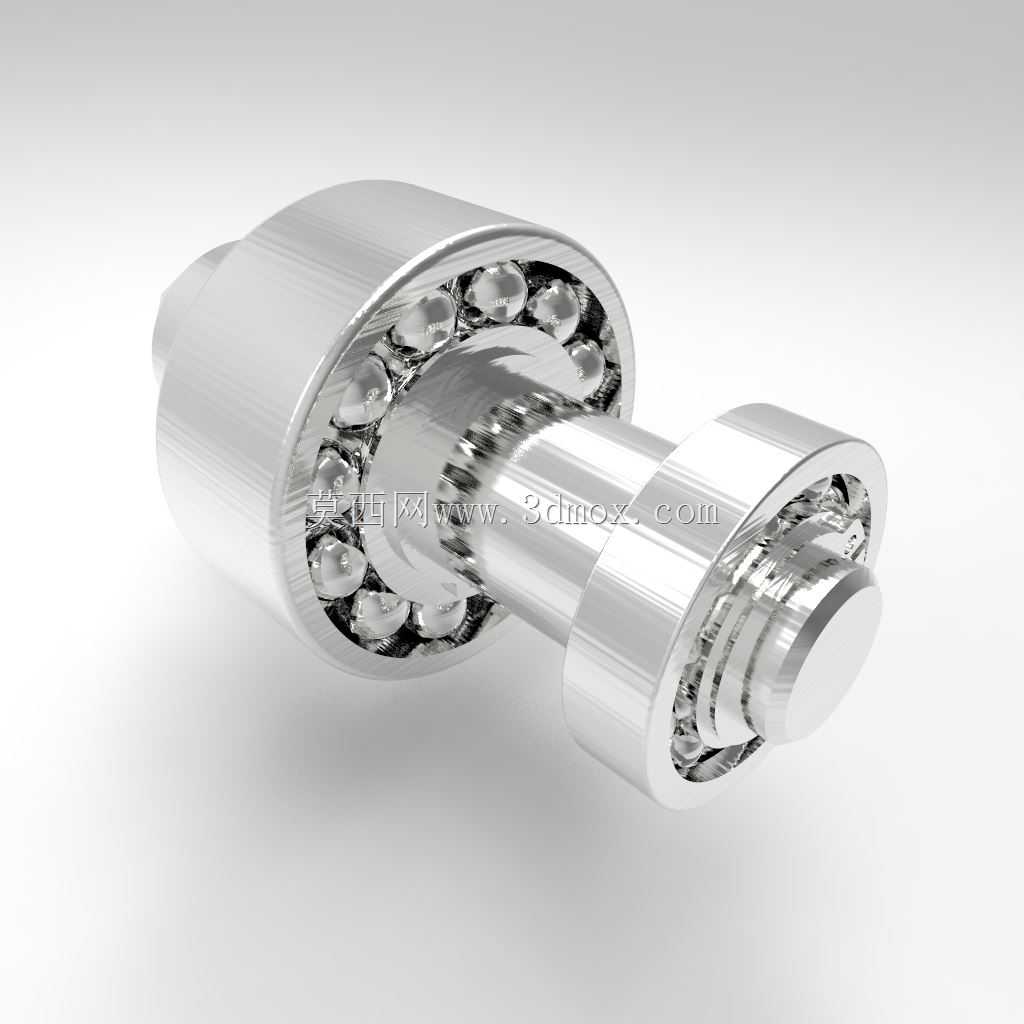

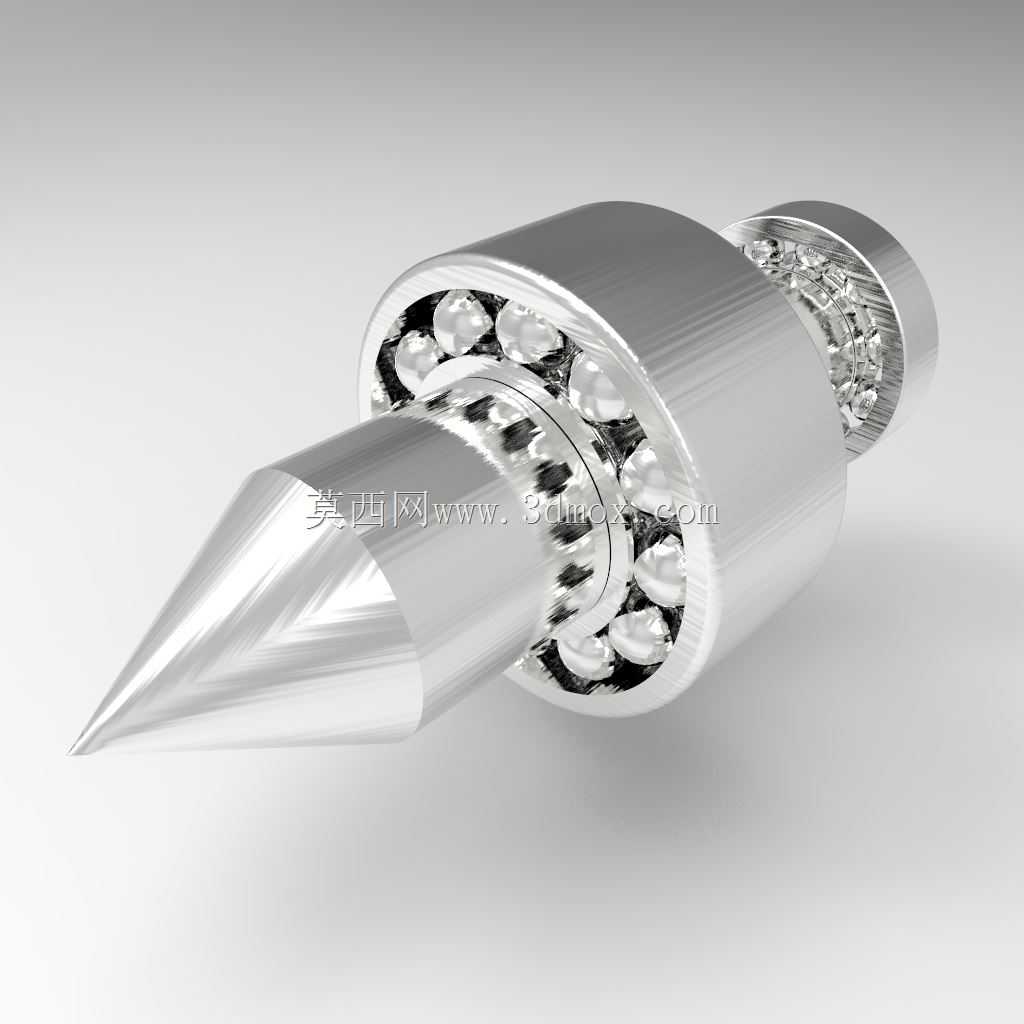

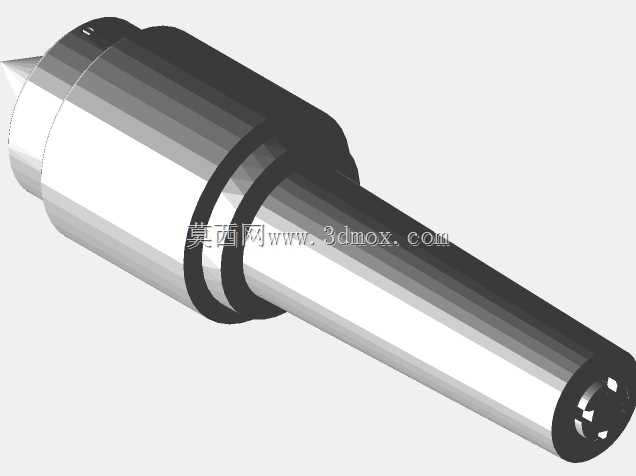

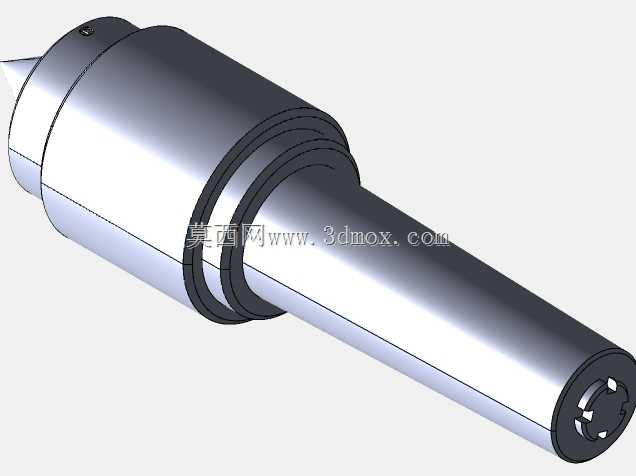

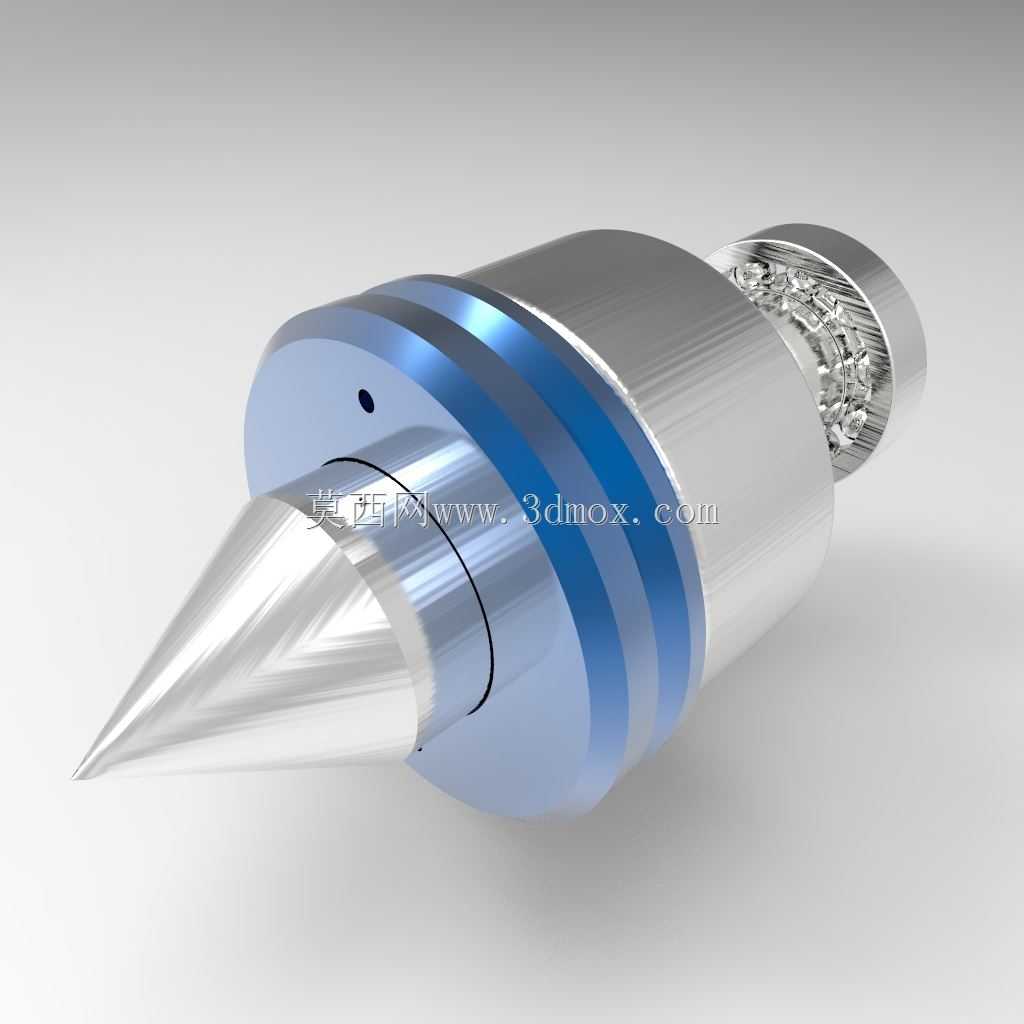

　　能够有效抵消长轴加工时的径向让刀变形，提升加工过程的稳定性。从功能特性来看，前端的硬质合金顶尖头采用60度锥角设计，这一机加工通用锥角能够适配绝大多数工件的预制中心孔，顶尖头与主体芯轴采用过盈配合加锁紧销的连接方式，避免高速回转时顶尖头脱落；芯轴后端采用多组角接触球轴承配对安装的结构，既能够承受工件装夹时的轴向顶紧力，也能承受加工过程中切削力带来的径向载荷，轴承组外侧设置有迷宫式密封结构，能够阻挡加工过程中的切削液、金属切屑进入轴承内部，避免轴承磨损导致回转精度下降，延长部件的维护周期。从设计思路层面，整体结构采用莫氏锥柄作为安装连接端，莫氏锥度的自锁特性能够保证顶针与机床尾座锥孔的可靠连接，无需额外紧固件即可实现同轴定位，

　　锥柄的尺寸规格适配多数普通车床、外圆磨床的尾座安装孔，安装时只需将锥柄表面擦拭干净后推入尾座锥孔，依靠锥面配合的摩擦力即可传递扭矩，拆卸时通过尾座的丝杠顶出即可完成更换，操作便捷。外形尺寸方面，整体从锥柄末端到顶尖头前端的总长控制在适配常规尾座行程的范围内，最大外径处的壳体直径不会与工件、刀架产生运动干涉，安装后顶尖头伸出尾座端面的长度能够满足不同长度工件的顶紧需求，当尾座套筒伸出最大行程时，顶针仍有足够的配合长度保证连接刚性，不会出现锥柄配合长度不足导致的定位偏移。在实际加工应用中，这款回转顶针的径向跳动量控制在微米级，能够保证工件装夹后的同轴度要求，加工长轴时的径向圆跳动误差可以稳定满足IT7级精度的加工需求，

　　壳体表面的防滑滚花设计方便操作人员在安装时手持施力，避免安装过程中手滑磕碰顶尖头；芯轴内部设置有预紧调节结构，当轴承使用一段时间出现间隙后，可以通过后端的调节螺母调整轴承预紧力，恢复回转精度，无需直接更换整个部件，降低生产现场的工装维护成本。针对不同的加工工况，这款结构的刚性设计能够承受较大的轴向顶紧力，在粗加工大切削量的场景下不会出现顶针退让的情况，精加工时通过调整轴承预紧力消除间隙，能够保证高光洁度加工时的回转稳定性，避免工件表面出现振纹。密封结构的设计充分考虑了机加工车间的恶劣工况，迷宫式密封配合润滑脂储油腔，能够在长期使用过程中持续为轴承提供润滑，同时阻挡切屑粉末、切削液的侵入，相比普通橡胶密封的结构，迷宫密封不会因为橡胶老化出现密封失效的问题，使用寿命更长。顶尖头的硬质合金材质硬度高、耐磨性好，长期与工件中心孔摩擦也不会出现明显的磨损凹痕，避免因顶尖头磨损导致的定位精度下降，当顶尖头出现意外损伤时，可以通过加热芯轴后压出旧顶尖头，更换新的同规格顶尖头即可继续使用，维修性较好。整体结构没有多余的复杂设计，所有结构特征都围绕机加工现场的实际使用需求展开，没有冗余的装饰性结构，壳体采用优质合金钢调质处理，具备足够的刚性，在承受较大切削载荷时不会出现壳体变形的问题，外圆表面的精加工保证了与内部轴承外圈的配合精度，芯轴的各段轴颈同轴度严格控制，保证装配后整体的回转精度。
