手动台式钻架精密结构设计

在小型零件钻孔、扩孔、铰孔的轻量机加工场景中，手动台式钻架是替代手持电钻作业、保障孔位精度与操作安全的核心辅具，常见于五金维修、教学实训、小型零件打样、模型制作等作业场景，能够适配不同规格的手持电钻、小型气动钻，将手持作业的浮动误差控制在极小范围内，同时降低操作人员的手部疲劳，避免钻孔过程中钻头偏移导致的工件报废、刀具崩损问题。

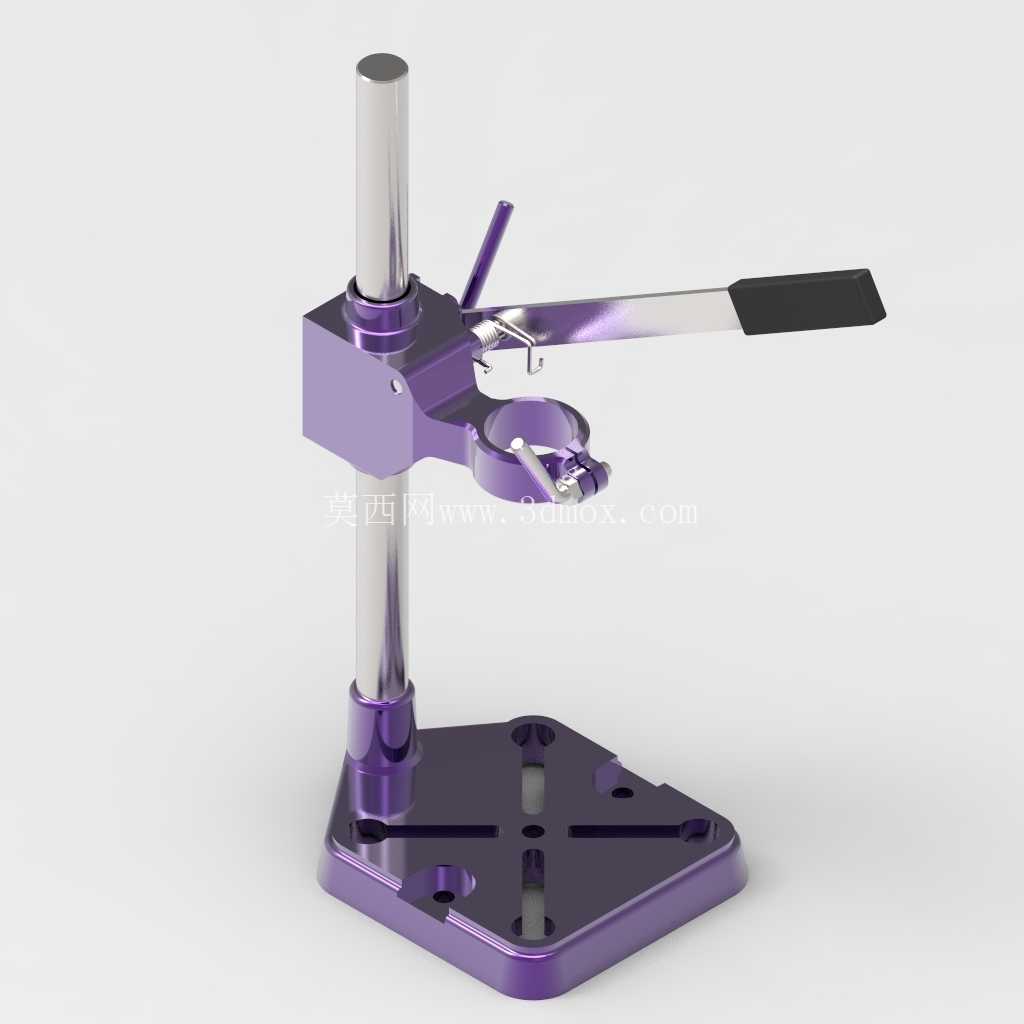

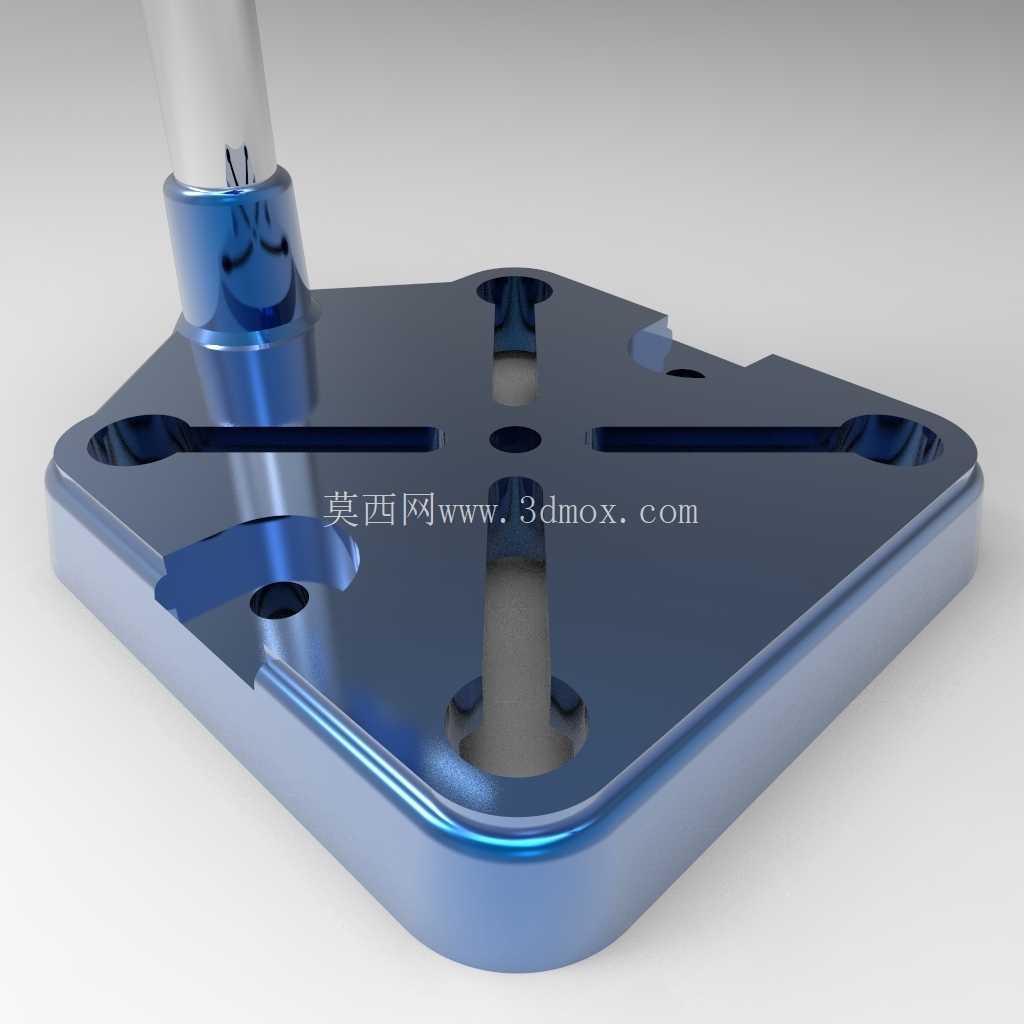

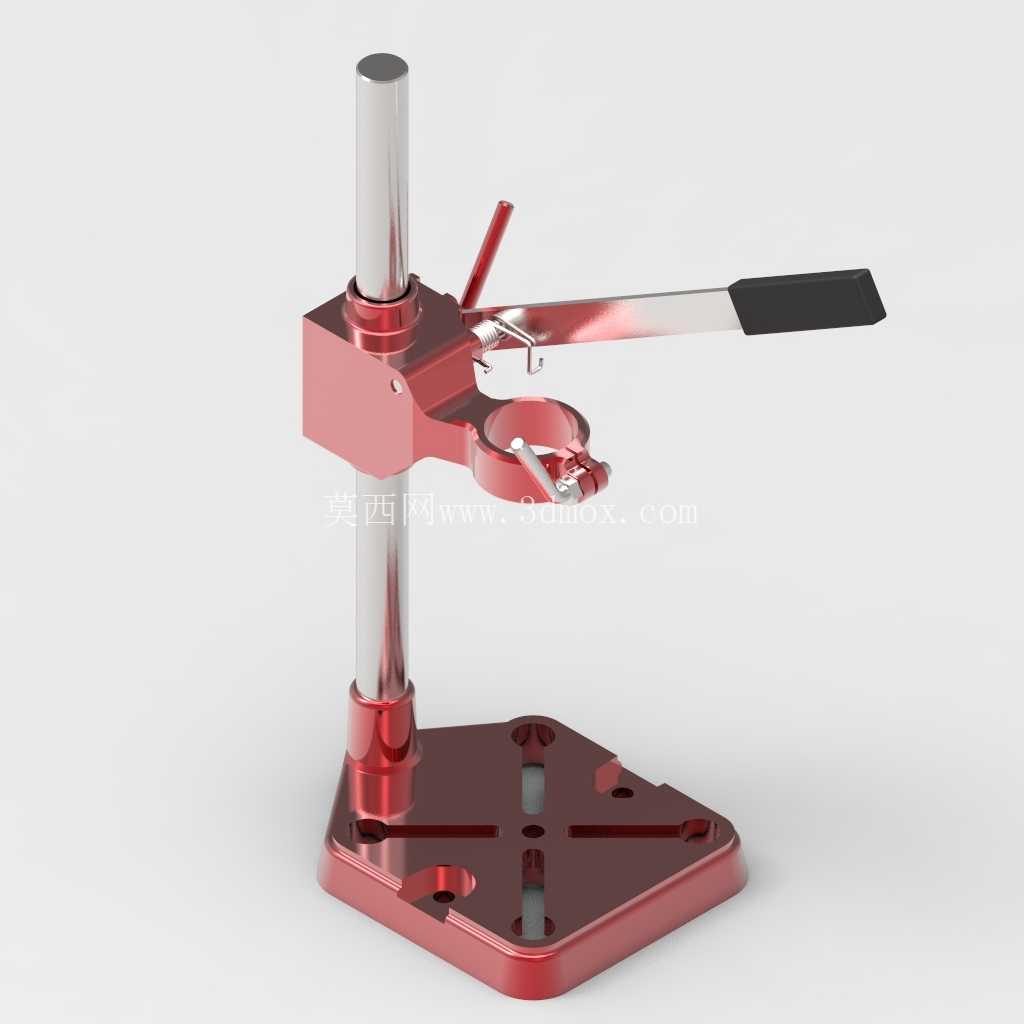

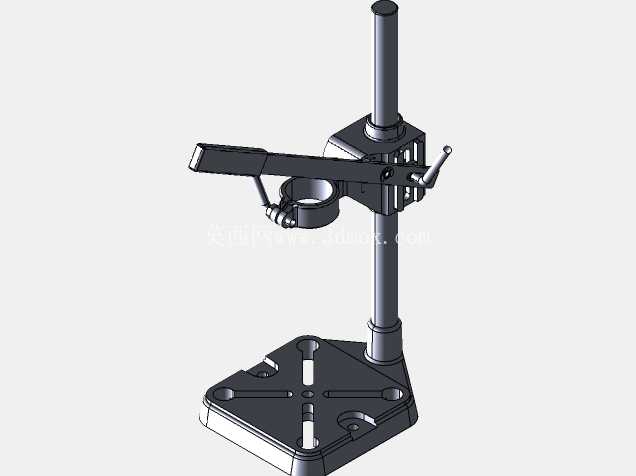

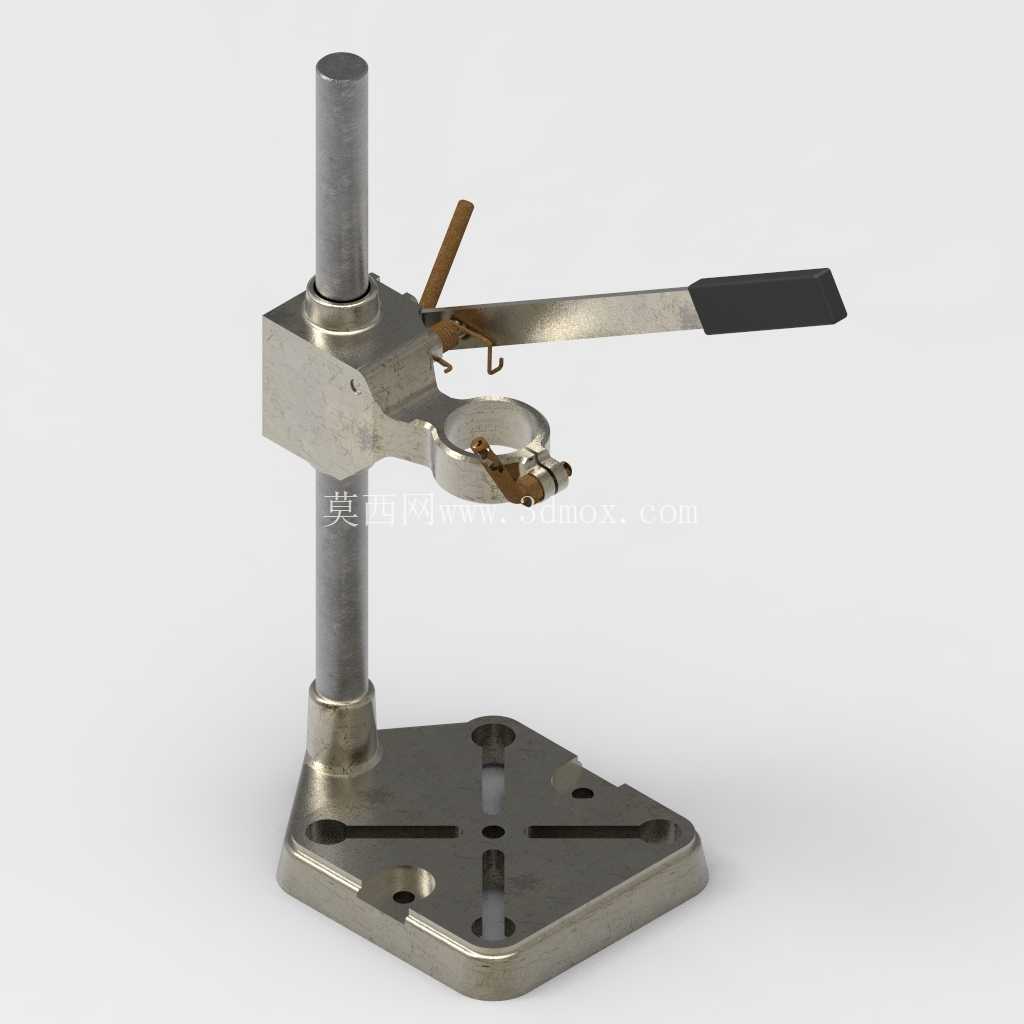

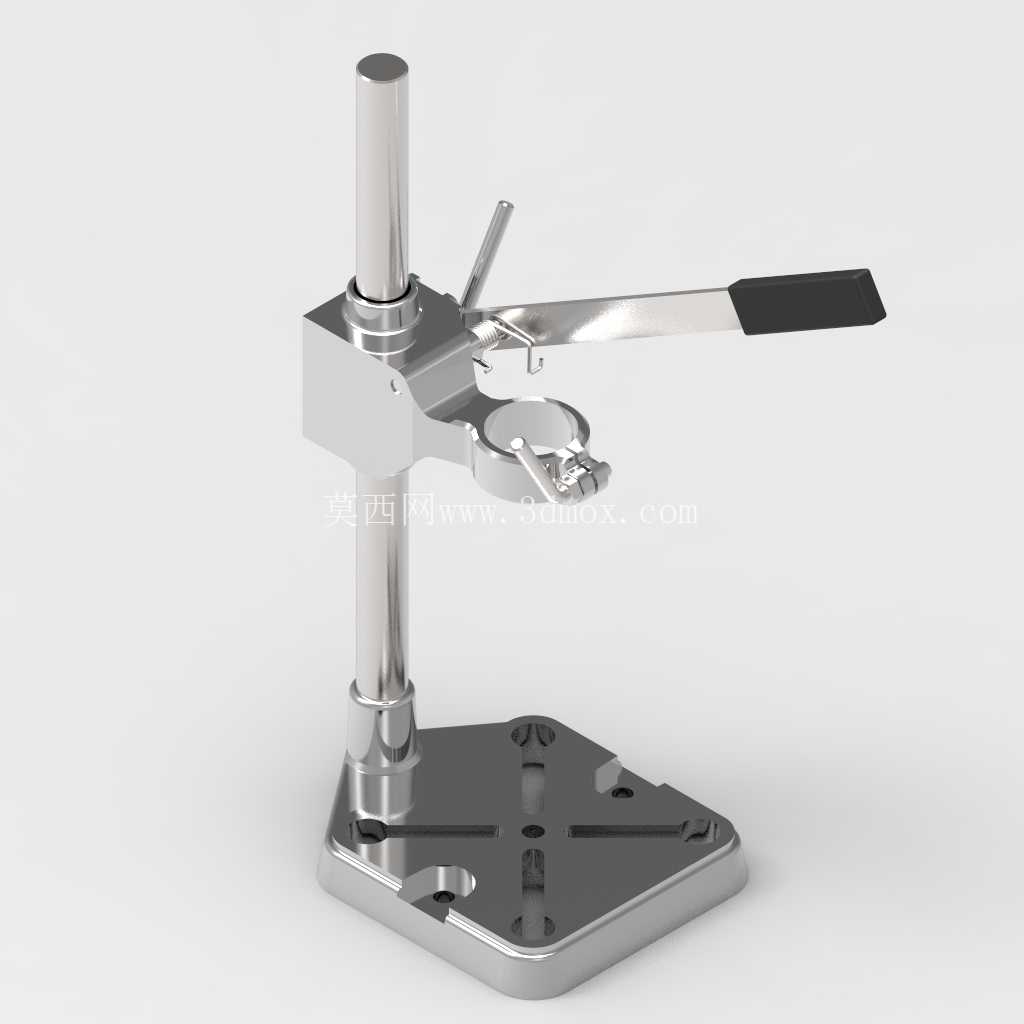

这款钻架的整体结构采用立柱式布局，核心支撑为垂直安装的镀铬光轴立柱，表面经过硬铬镀层处理，硬度可达HRC60以上，表面粗糙度控制在Ra0.8以内，保障滑动部件上下移动时的顺畅度与耐磨性能，长期使用不会出现卡顿、晃量过大的问题。底座采用铸铁材质一体铸造成型，底部带有十字交叉的T型槽结构，槽宽适配标准M8T型螺栓，可直接搭配通用平口钳、工件定位块使用，无需额外加工安装孔位；底座底面经过铣平处理，放置在工作台面时的平面度误差不超过0.05mm，保障钻孔作业时的整体稳定性，不会因进给受力出现倾斜偏移。底座上预留的四个安装沉孔，可通过膨胀螺栓或压板将钻架整体固定在木质、金属工作台面上，进一步提升大进给量作业时的刚性，固定后整体安装边界的长宽尺寸控制在220mm×180mm范围内，不会占用过多工作台操作空间，适合小型工位的布置需求。

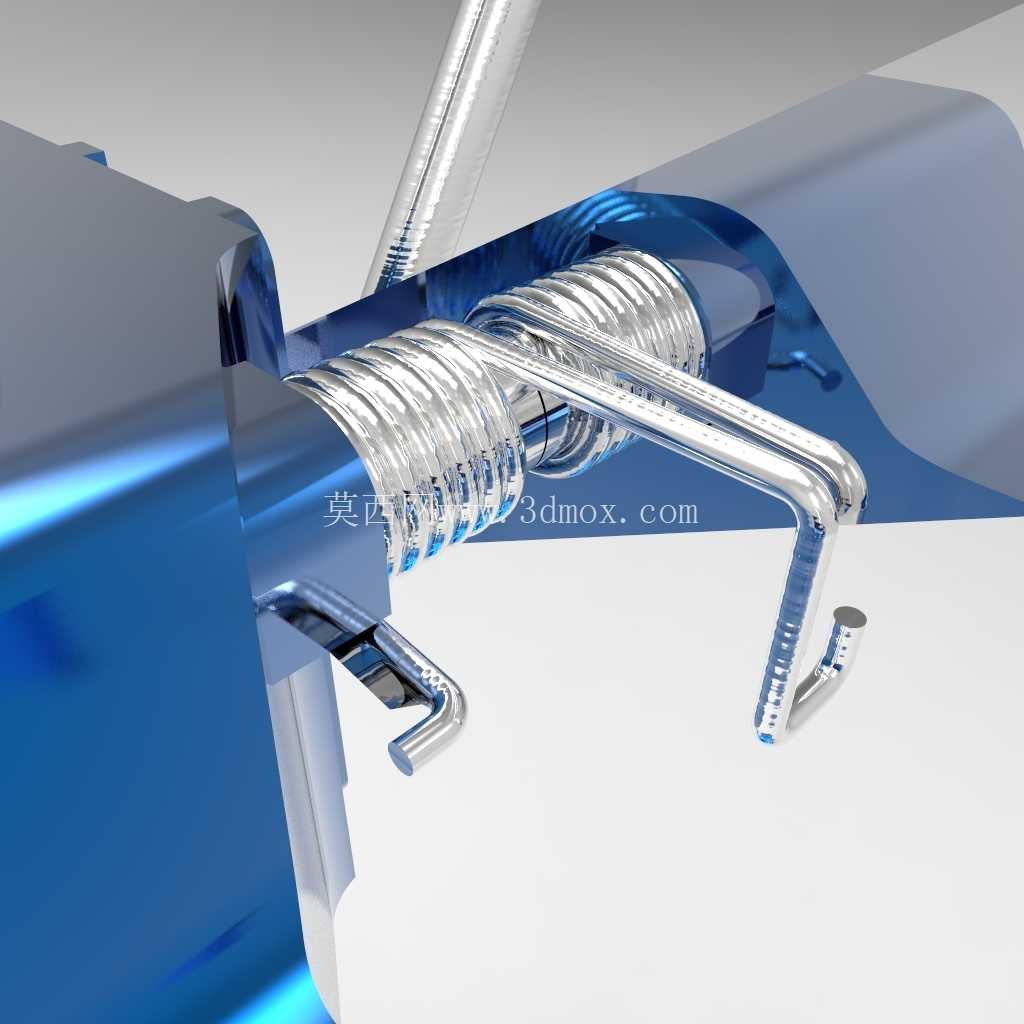

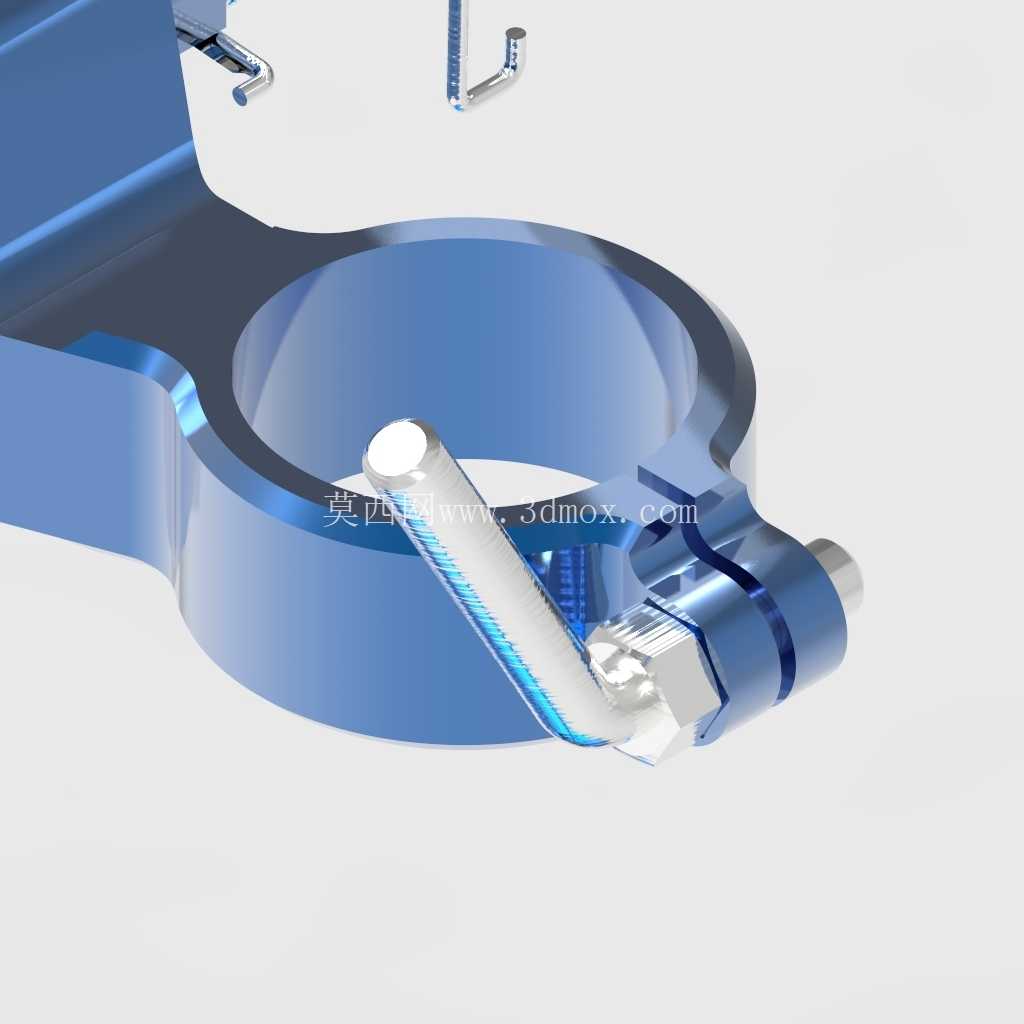

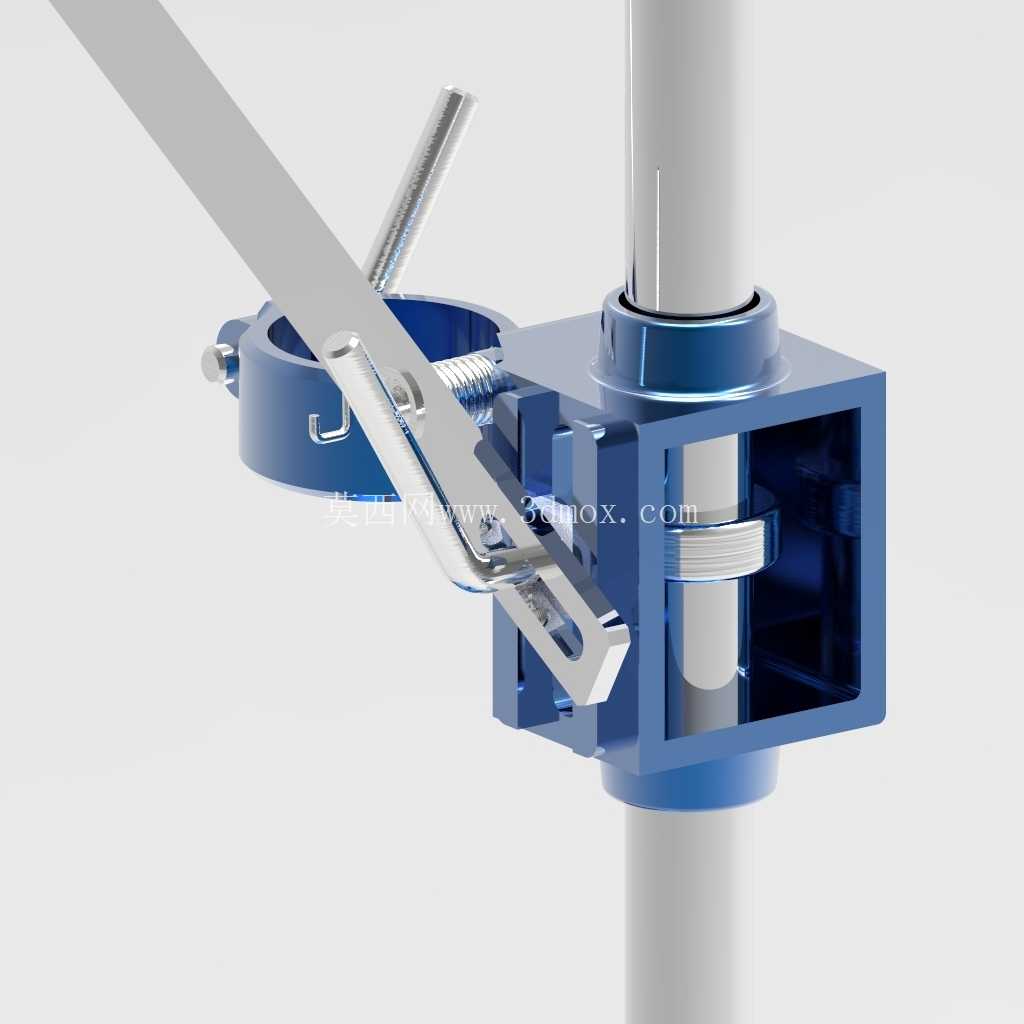

进给操作机构采用杠杆式压杆设计，压杆与滑动座之间通过销轴连接，压杆末端带有防滑橡胶套，操作人员施加向下的压力时，可通过杠杆比放大进给力，同时压杆的转动角度经过限位设计，最大进给行程达到60mm，能够覆盖绝大多数小型零件的钻孔深度需求，不会出现超程导致的钻头碰撞底座问题。滑动座内部采用铜套与立柱配合，相比直线轴承的配合结构，铜套的抗冲击性能更强，在钻孔产生振动的工况下不会出现滚珠点蚀的问题，长期维护仅需定期涂抹润滑脂即可，维护成本极低。滑动座前端的电钻夹持机构采用快拆式抱箍结构，抱箍的夹持范围覆盖38mm-43mm直径的电钻颈部，适配市面上绝大多数民用级、工业级手持电钻的安装尺寸，抱箍内侧带有橡胶防滑垫，夹紧后电钻不会在钻孔扭矩作用下出现转动、下滑的问题；抱箍的锁紧采用翼形螺钉设计，无需额外工具即可完成电钻的装拆与更换，切换不同加工用途的电钻时操作效率更高。

设计过程中重点考量了操作的人机工程学与精度保持性，压杆的操作高度设置在距离底座台面280mm的位置，操作人员坐姿作业时手臂自然下垂即可触碰到压杆，长时间作业不会出现手臂抬升导致的疲劳。立柱与底座的连接采用过盈配合加锁紧顶丝的结构，装配后立柱与底座台面的垂直度误差控制在0.02mm/100mm以内，保障钻头垂直向下进给，钻削出的孔位垂直度能够满足一般机加工零件的装配要求，不会出现孔位倾斜导致的螺栓装配卡滞、销钉配合过松的问题。滑动座上带有深度标尺刻度，刻度精度为1mm，钻孔作业时可通过调节深度限位块，精准控制钻孔深度，在盲孔加工场景下无需反复测量孔深，一次进给即可达到要求的深度尺寸，大幅提升批量加工时的效率。

在实际使用场景中，这款钻架不仅可以完成常规的金属、塑料、木材零件的钻孔作业，更换适配的夹持接头后，还可安装小型打磨头、丝锥夹头，完成零件的局部打磨、手动攻丝作业，拓展了设备的使用范围。相比固定式台钻，这款手动钻架的整体重量仅为3.2kg，可随时移动到不同的作业工位，适合外出维修、临时加工作业的需求，同时成本仅为工业台钻的十分之一左右，对于小型加工户、教学实训场景来说具备极高的性价比。结构上没有复杂的传动部件，所有易损件均为标准件，铜套、抱箍橡胶垫、压杆销轴等部件损坏后可直接采购标准件更换，无需定制加工，全生命周期的使用成本极低。在装配调试环节，仅需保障立柱与底座的垂直度、滑动座与立柱的配合间隙两个核心精度指标，即可满足使用要求，装配工艺简单，适合小批量生产加工。
