机械加工用高精度钻孔定位工装模板

　　在常规机械加工的孔系加工环节，尤其是多孔位同轴度、位置度要求较高的批量加工场景中，通用划线找正的加工方式效率极低，且重复定位精度很难稳定维持在公差带范围内，很容易出现孔位偏移、孔距超差的问题，直接导致后续装配环节出现干涉、配合失效等质量问题。这款钻孔定位模板正是针对这类加工痛点设计的专用工装，主要用于小型精密零件的钻孔工序定位，可直接安装在待加工工件的基准面上，通过模板上预设的导向套结构引导钻头进给，完全省去逐件划线、找正的辅助时间，同时能将孔位的位置度误差控制在0.02mm以内，大幅提升批量加工的一致性与合格率。

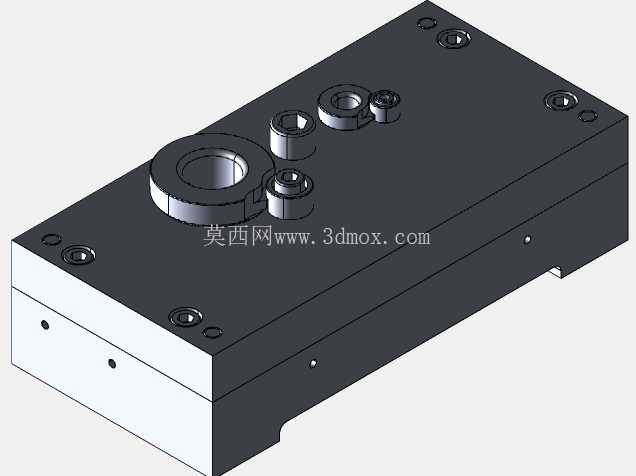

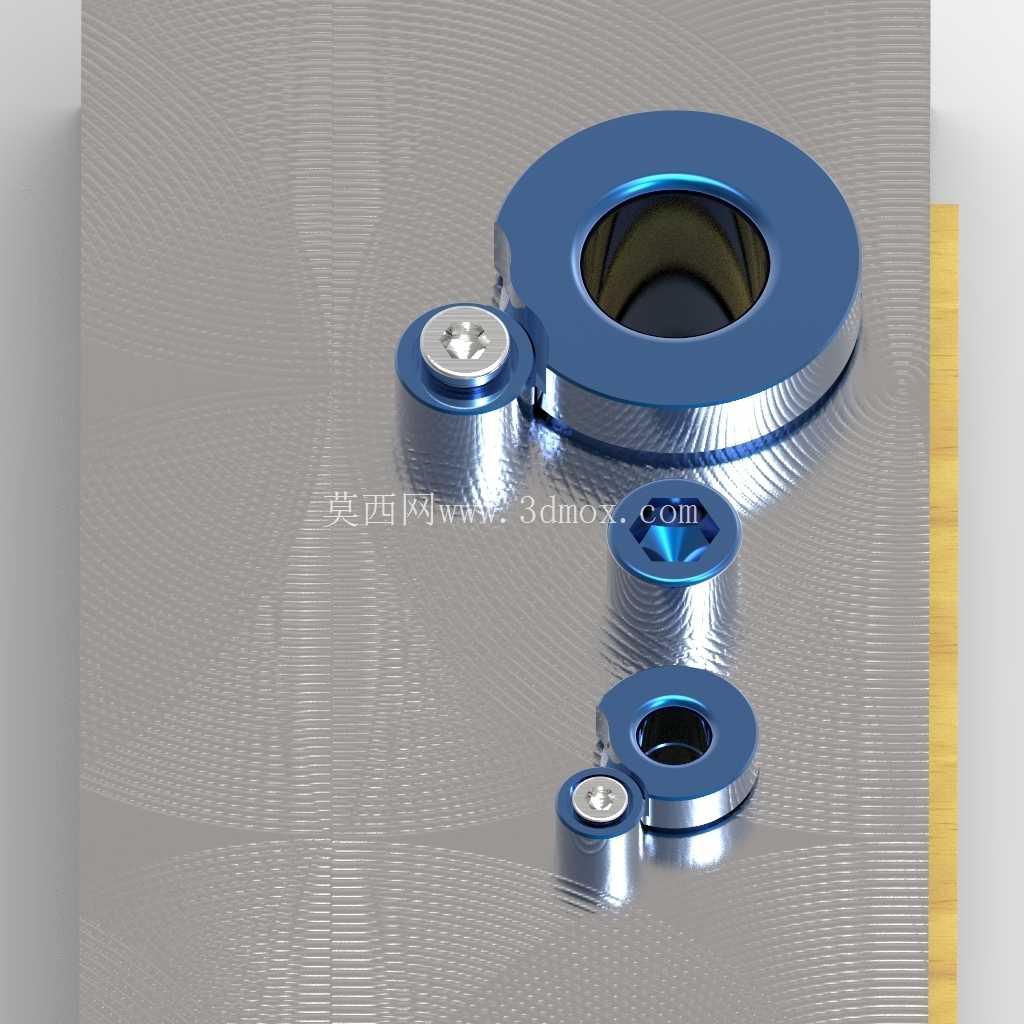

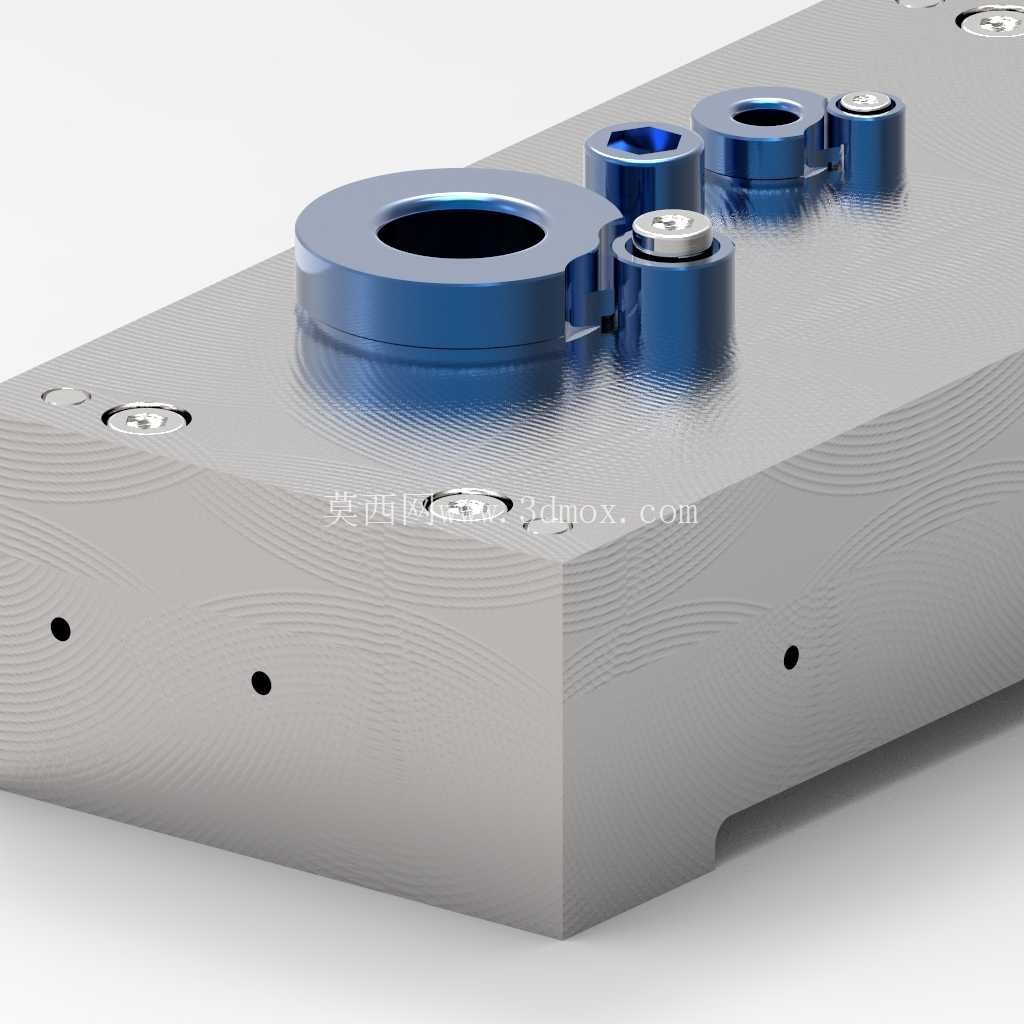

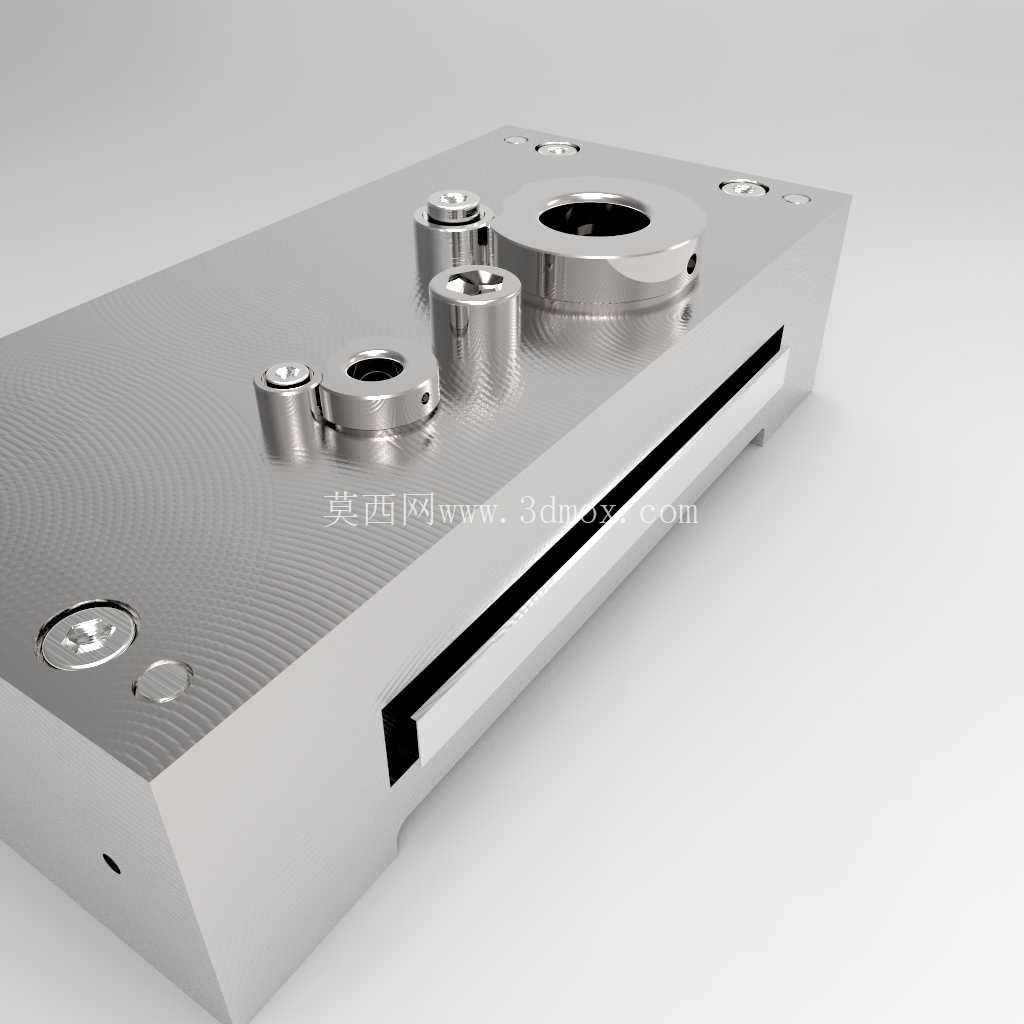

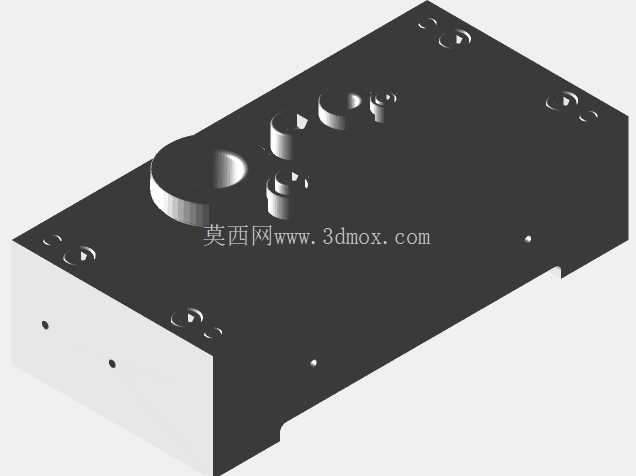

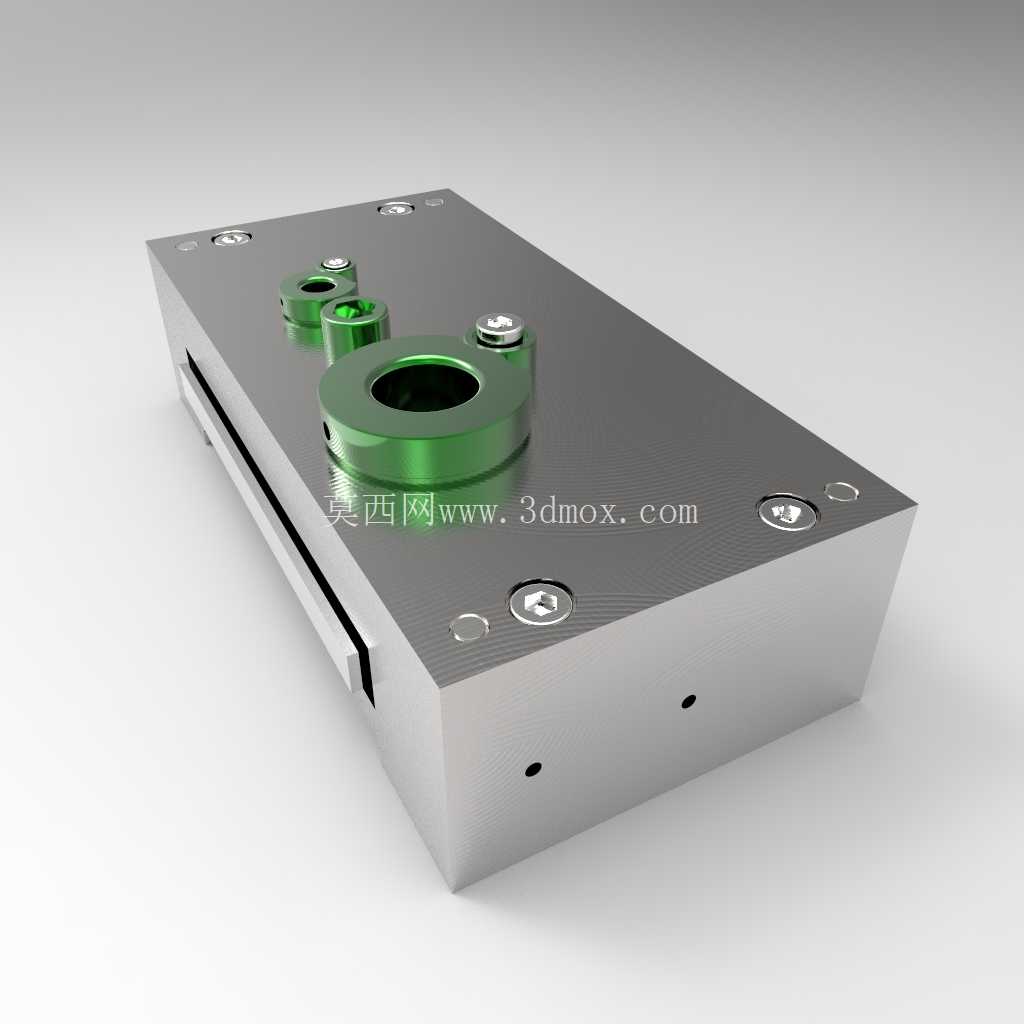

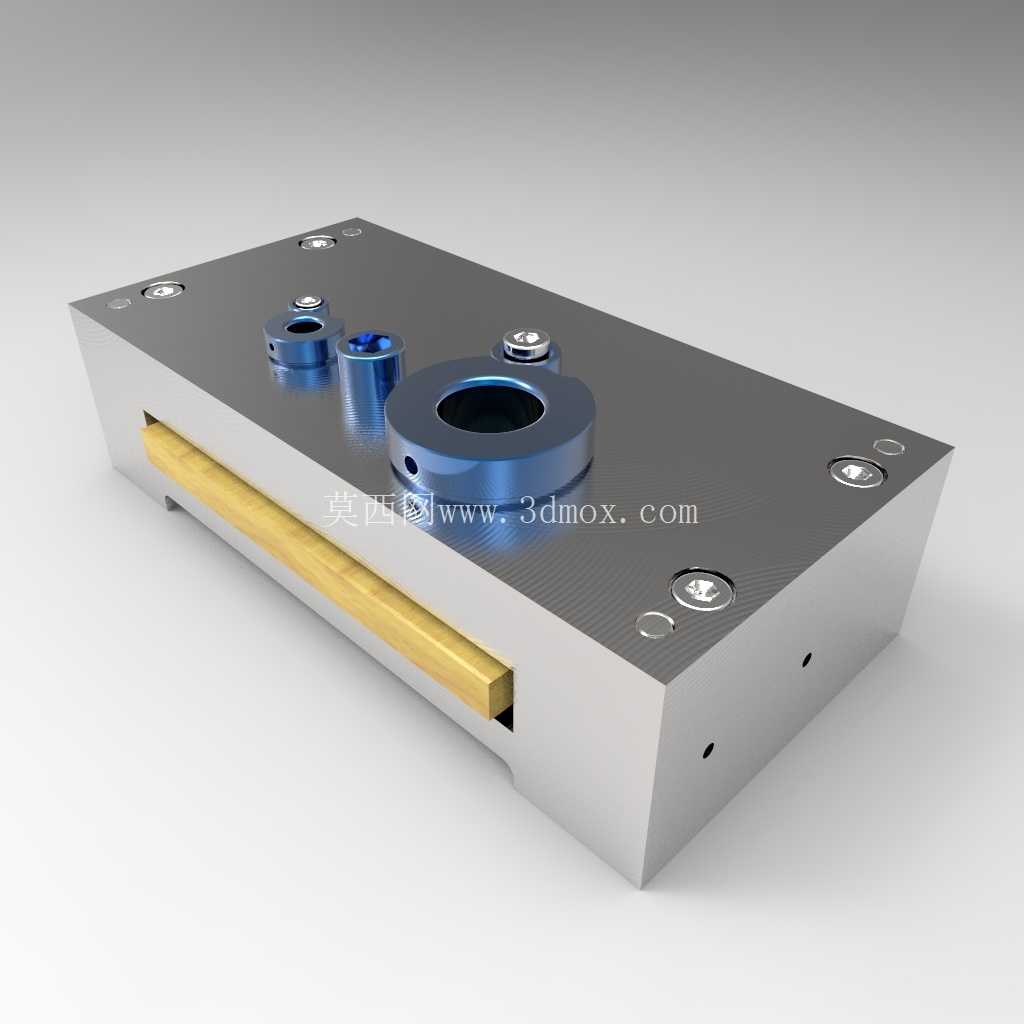

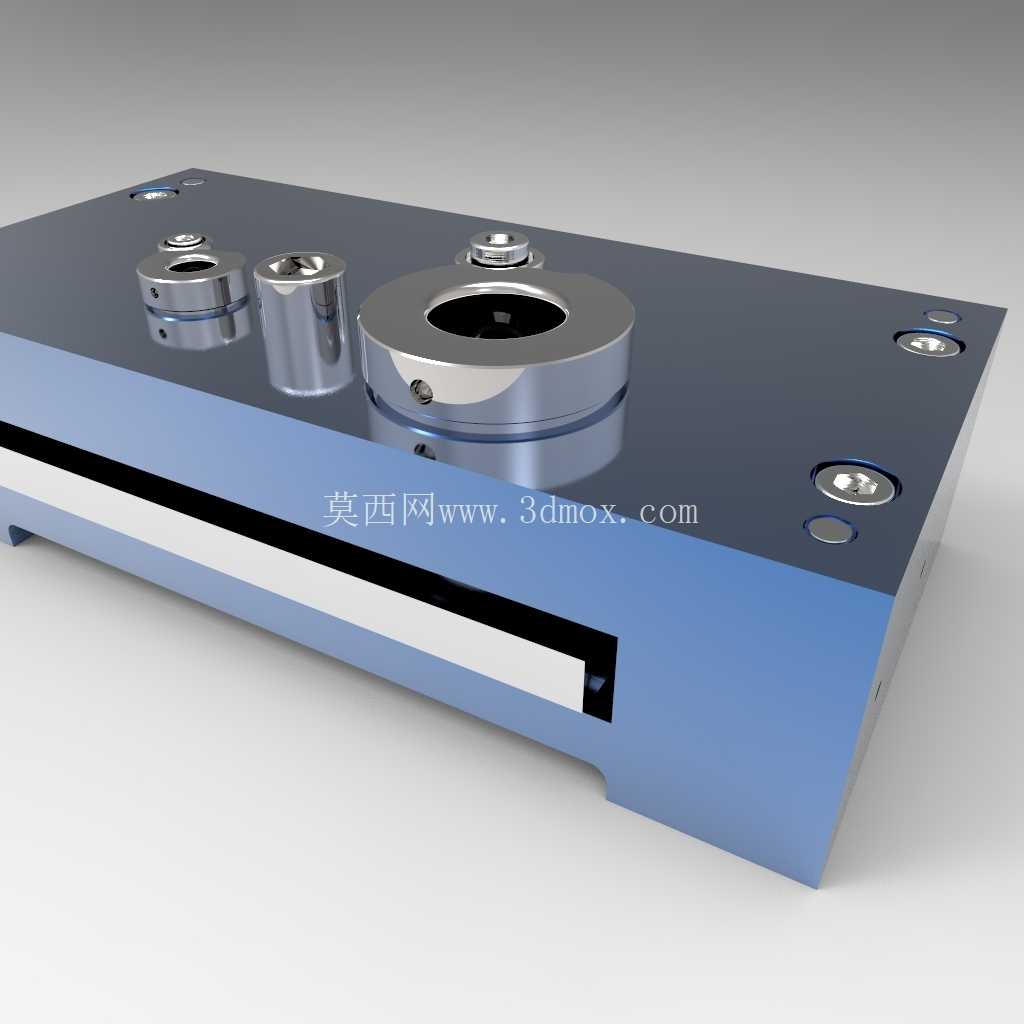

　　从结构设计来看，模板主体采用矩形金属基体作为承载基础，基体上平面经过精磨处理，平面度公差控制在0.01mm范围内，保证与工件基准面贴合时无翘曲、无间隙，避免钻孔过程中出现模板偏移。基体上根据待加工孔系的坐标位置，镶嵌了多组不同孔径的硬质合金导向套，导向套与基体采用过盈配合装配，内孔经过珩磨处理，表面粗糙度达到Ra0.8，既可以引导钻头精准进给，又能减少钻头偏摆，延长刀具使用寿命。基体侧面预留了两个定位销孔与四个螺栓锁紧孔，安装时可先通过定位销与工件上的工艺孔完成初定位，再通过螺栓将模板与工件锁紧固定，整个装夹过程不超过1分钟，相比传统划线找正方式效率提升60%以上。模板下方设置了一条通长的排屑槽，钻孔过程中产生的金属切屑可顺着排屑槽及时排出，不会堆积在模板与工件的贴合面之间，避免切屑垫起模板导致定位失准，同时也方便加工完成后清理切屑，减少工装维护的工作量。导向套的位置排布完全匹配对应零件的孔系坐标，其中大直径导向套用于主安装孔的钻孔引导，周边小直径导向套对应定位孔、螺纹底孔的加工位置，所有导向套的轴线均与模板下平面保持垂直，垂直度公差不超过0.015mm，保证钻孔进给方向与工件基准面垂直，避免出现斜孔导致后续螺栓装配无法锁紧的问题。

　　在实际生产场景中，这类钻孔模板常应用于小型液压阀块、精密安装板、电子设备金属壳体等零件的钻孔工序，尤其是在没有高精度数控钻床的普通加工车间，依靠该工装即可在普通台钻上完成高精度孔系的加工，大幅降低设备投入成本。设计过程中充分考虑了工装的耐用性，基体材质选用45号钢经调质处理，硬度达到HB220-250，具备足够的刚性与耐磨性，长期使用不会出现变形；导向套采用硬质合金材质，耐磨性能是普通钢材的10倍以上，即使经过上万次钻孔引导也不会出现内孔磨损超差的问题，大幅延长工装的使用寿命。

　　安装边界方面，模板整体为矩形结构，长度方向预留了足够的锁紧空间，安装时螺栓锁紧位置不会与钻头进给路径产生干涉，模板厚度经过优化设计，既保证导向套有足够的引导长度，又不会因为厚度过大导致钻头悬伸过长产生刚性不足的问题，适配市面上绝大多数普通台钻、立式钻床的加工行程。在使用过程中，操作人员只需将待加工工件放置在工作台面上，将模板通过定位销与工件对齐后锁紧螺栓，即可直接启动钻床依次完成所有孔位的加工，不需要在加工过程中反复测量孔距、调整工件位置，对操作人员的技能要求大幅降低，即使是新入职的操作人员也能快速上手，稳定加工出符合公差要求的孔系。另外模板上的导向套采用可更换结构设计，当加工不同孔径的孔位时，只需更换对应内径的导向套即可，不需要重新制作整套模板，进一步降低了工装的制作成本，适配多品种小批量的柔性加工需求。在孔系加工完成后，只需松开锁紧螺栓即可取下模板，清理干净排屑槽内的切屑后即可用于下一个工件的加工，整个操作流程简单顺畅，没有多余的复杂步骤，非常适合流水线批量加工场景使用。
