MS型夹持固定工装夹具结构设计

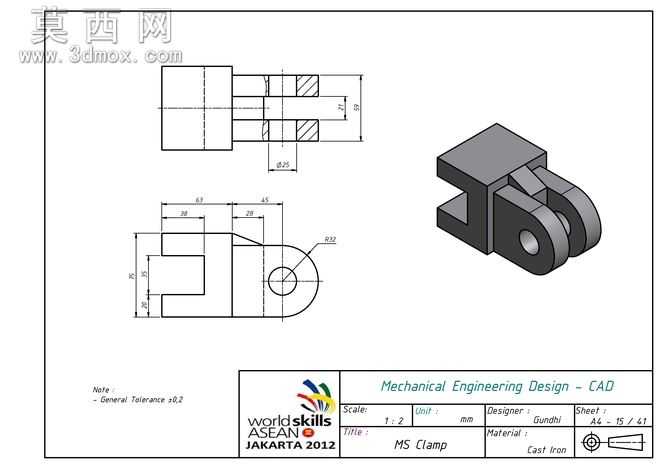

本次MS夹的三维建模工作围绕机械工程夹持类零件的实用需求展开，建模过程严格遵循工程图纸标注的尺寸公差要求，以保证成品模型与实际加工需求的一致性。建模初始阶段首先梳理零件的整体结构逻辑，该夹体分为左侧的卡槽基座与右侧的铰接耳座两大功能区域，左侧基座开设的卡槽用于与配套导轨或安装座实现卡接定位，右侧的双片铰接耳带同轴通孔结构，用于连接配套的压合组件实现夹紧动作。建模时优先绘制二维截面草图，对基座的方形卡槽轮廓、耳座的圆弧过渡轮廓、铰接孔的圆心定位尺寸逐一进行约束，保证草图完全闭合且无过定义问题，再通过拉伸、切除等基础特征完成主体结构的搭建。针对零件上的倒角、圆角等工艺结构，按照通用机械加工的工艺要求添加对应特征，避免锐边应力集中的同时提升零件的装配适配性。材质设定阶段参考图纸标注的铸铁材质属性，为模型赋予灰铸铁的材质参数，调整表面粗糙度、哑光金属质感的渲染参数，还原铸铁零件的真实外观表现。结构设计上充分考虑零件的受力合理性，基座与耳座的连接位置做了加厚过渡处理，铰接孔的壁厚满足常规夹持工况下的强度要求，卡槽的尺寸公差按照间隙配合标准设定，保证装配时可以顺畅滑入配套安装位。建模完成后对整体模型进行干涉检查，确认各特征之间无重叠、无结构冲突，同时对照二维工程图的视图标注逐一核对关键尺寸，包括卡槽的宽度深度、铰接孔的中心距、耳座的间距、整体外形的长宽高参数，确保三维模型与二维图纸的尺寸完全匹配。渲染阶段采用等轴测视角展示模型的立体结构，搭配正交投影视图呈现各方向的轮廓特征，让使用者可以清晰直观地了解零件的外形结构与装配关系，该模型可直接用于工装夹具的装配模拟、工程出图以及加工工艺的规划参考。
