工业级气动钻孔动力头三维结构设计

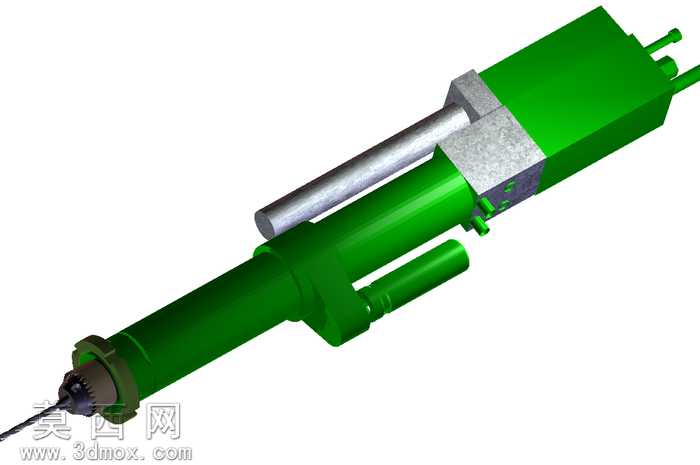

本模型为工业气动钻孔动力头的完整三维结构设计，采用三维参数化建模方式完成全零件的特征构建，整体装配遵循实际设备的装配逻辑与公差配合要求，完整还原了该款钻孔动力头的真实结构形态。建模过程中针对动力头的核心功能模块做了精细化的特征还原：前端的钻夹头结构完整复刻了夹爪的开合锁紧结构、钻头装夹定位面的细节特征，保证钻具装夹结构的可视化还原度；中部的主体缸体部分做了内外结构的区分建模，既还原了外部的安装定位凸台、气路接口凸缘、紧固件安装孔位，也对内部的活塞传动腔、气路通道做了结构示意，清晰展现气动驱动的动力传递路径；侧置的进给导向杆采用圆柱面配合特征建模，还原了动力头进给运动的导向支撑结构，侧部的小型气路接头也做了细节特征还原，对应实际设备的气路控制逻辑。材质渲染方面，主体缸体采用工业硬质阳极氧化绿色涂装的金属材质表现，还原气动设备常见的表面处理质感；导向杆、夹头等传动受力部件采用抛光金属银灰材质，体现金属加工件的光洁度与刚性质感；密封衔接部位采用哑光灰的合金材质表现，区分不同功能部件的材质差异，整体渲染效果贴近真实工业设备的视觉质感。设计思路上，该模型围绕气动钻削设备的功能逻辑展开，将动力驱动模块、进给导向模块、钻具装夹模块、气路连接模块做了清晰的结构拆分，各部件之间的装配关系明确，可直观展现气动钻孔动力头的工作原理：压缩空气通过侧部气路进入缸体推动活塞做轴向进给运动，配合导向杆的限位保证进给直线度，最终带动前端夹头装夹的钻头完成钻削加工作业，整体结构紧凑，符合工业自动化钻削工位的动力头设计特征，可作为气动加工设备设计、工装夹具配套设计的参考三维模型，清晰展现该类小型工业加工动力头的结构组成与装配逻辑。
