简化布局用辊道输送设备结构设计

　　在车间布局规划、产线方案可视化评审阶段，很多时候不需要带完整驱动、张紧、防护细节的全参数化辊道模型，过度细化的结构反而会干扰整体布局的视线，拖慢方案调整的效率，这款简化结构的辊道输送设备，就是专门针对布局搭建、可视化演示场景开发的结构模型，能帮结构工程师、产线规划人员快速完成输送段的占位与动线排布。

　　从实际应用场景来看，这类无动力简化辊道常出现在装配线的工件中转段、仓储出库的接驳段、机加工工序间的待工件流转位置，靠人工推送或者上下游设备的出料推力就能实现工件的平移输送，不需要额外配置驱动电机、传动链轮，结构自重轻，安装移位都很方便，适合短距离、节拍要求不高的物料输送场景，承载范围覆盖常规的箱装工件、轻型结构件、工装托盘的转运需求，不会因为结构简化影响布局阶段的空间判断。

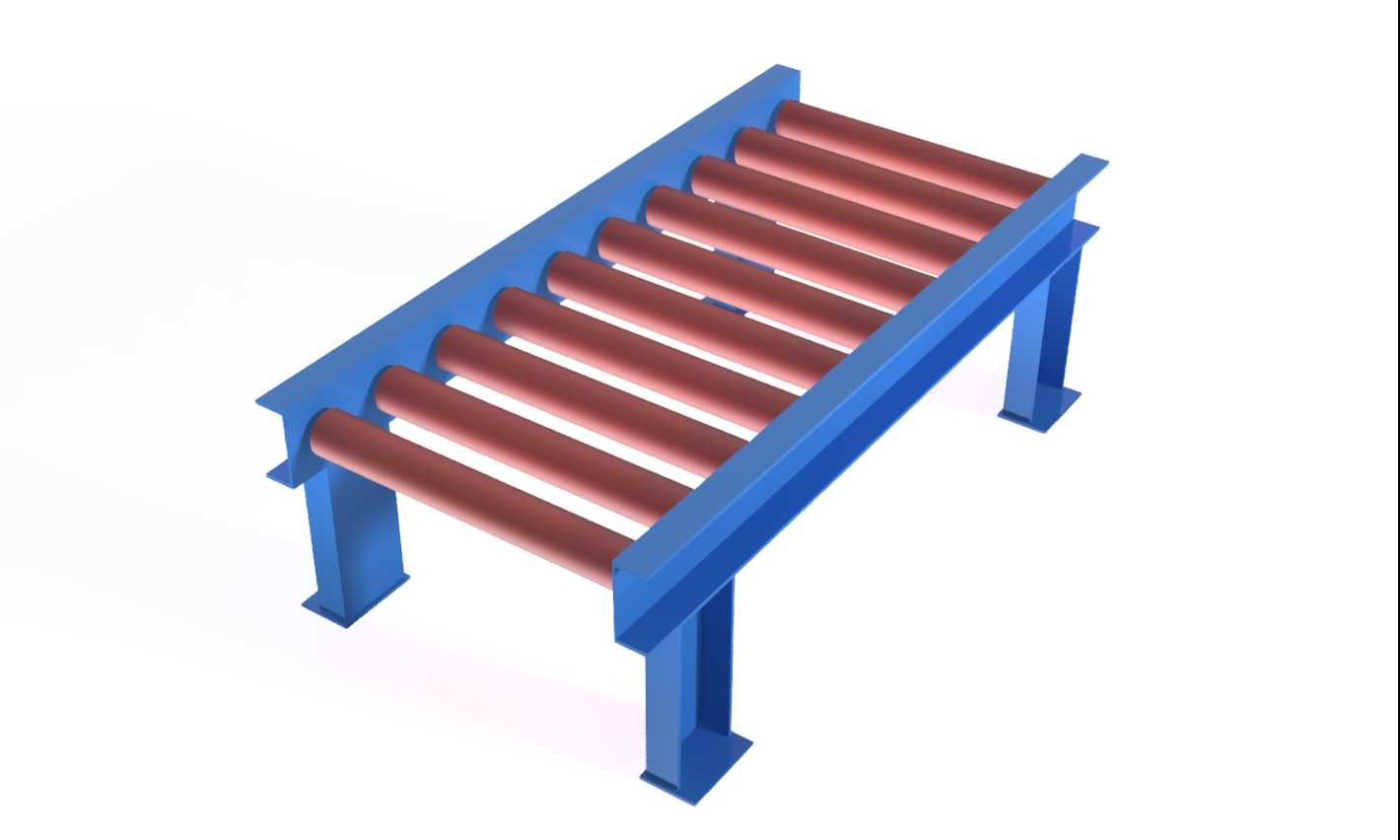

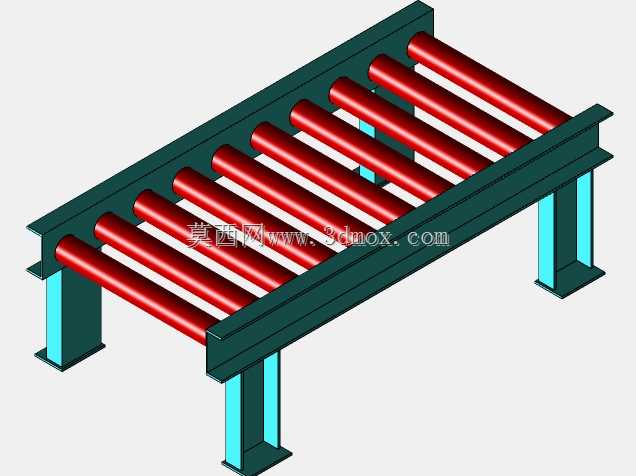

　　设计思路上完全围绕布局效率做取舍，没有做冗余的细节刻画：两侧的机架采用整体式型材支撑结构，省略了实际加工时的螺栓孔、焊接坡口、加强筋等细部特征，四根立式支腿直接和两侧纵梁做刚性连接，支腿底部做了方形安装面的简化处理，方便布局时快速对齐地面安装基准，不需要额外调整支脚的微调结构；辊筒部分做了等距排布，所有辊筒直径统一，轴线保持水平平行，两端和纵梁的连接位置做了简化的轴座示意，没有拆分轴承、端盖、卡簧等细碎零件，整个模型的零件数量控制到最少，不管是导入大型产线装配体做整体布局，还是做渲染出图做方案演示，都不会占用过多的系统资源，操作流畅度远高于全细节的生产用辊道模型。

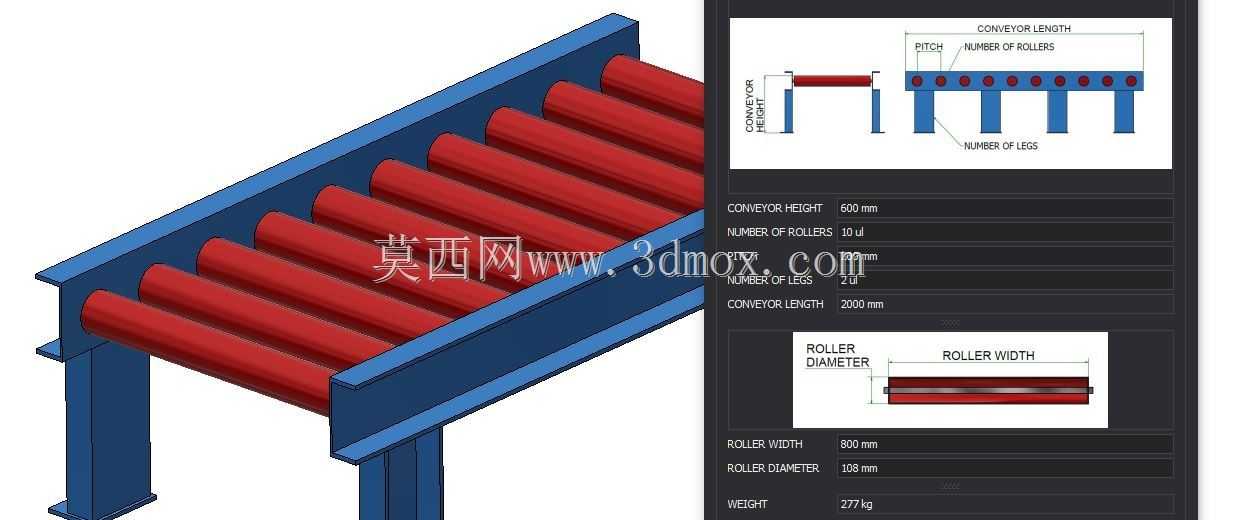

　　尺寸边界上做了明确的参数设定，设备整体高度为600mm，这个高度刚好匹配常规的车间作业台面高度，和多数装配工作台、皮带线、加工中心的出料口高度齐平，做产线接驳时不需要额外调整高度差；整体长度为2000mm，属于短距离中转段的常用长度，布局时可以根据实际动线需求多段拼接，快速组成不同长度的输送通道；设备整体宽度为800mm，适配市面上多数标准尺寸的工装托盘、周转箱的通行需求，两侧预留的机架宽度不会超出常规输送线的占位宽度；单根辊筒的直径为108mm，属于轻型输送常用的辊筒规格，辊筒的上表面构成输送承载面，布局时可以直接以这个面作为工件的支撑基准，判断工件输送时的高度空间是否足够，会不会和周边的设备、护栏、吊具产生干涉。

　　实际使用时，工程师可以直接把这个模型放入整体车间布局的装配文件中，快速划定输送段的占用空间，核对输送路径上的转弯半径、接驳位置、人员操作通道宽度是否符合规范，也可以在这个简化模型的基础上，根据后续的详细设计需求，逐步添加驱动组件、侧边护栏、工件阻挡器、检测开关等细节结构，不用从零开始搭建辊道的基础框架，能大幅缩短方案阶段的建模时间。因为结构做了简化处理，模型的曲面数量少，不管是做三维动画演示产线运行流程，还是导出二维布局图做方案汇报，都能快速生成清晰的视觉效果，不会因为细碎零件过多导致画面杂乱，能让观看者快速看清整体的布局逻辑，把注意力集中在产线的动线规划上，而不是被局部的零件细节分散注意力。

　　支腿的安装位置做了对称排布，四个支腿分别位于纵梁两端的内侧位置，安装时的固定点边界清晰，布局时可以直接根据支腿的位置预留地面的膨胀螺栓安装空间，不需要额外核算支腿的伸出距离；两侧纵梁的截面做了简化的矩形示意，对应实际生产中常用的槽钢或者矩形管焊接机架，后续做详细设计时可以直接替换成对应的型材规格，不需要重新调整整体的安装尺寸和辊筒排布位置，模型的可拓展性很强，既能满足前期方案的快速搭建需求，也能作为后续详细设计的基础框架使用。
