车用1A规格插片式微型保险丝三维结构

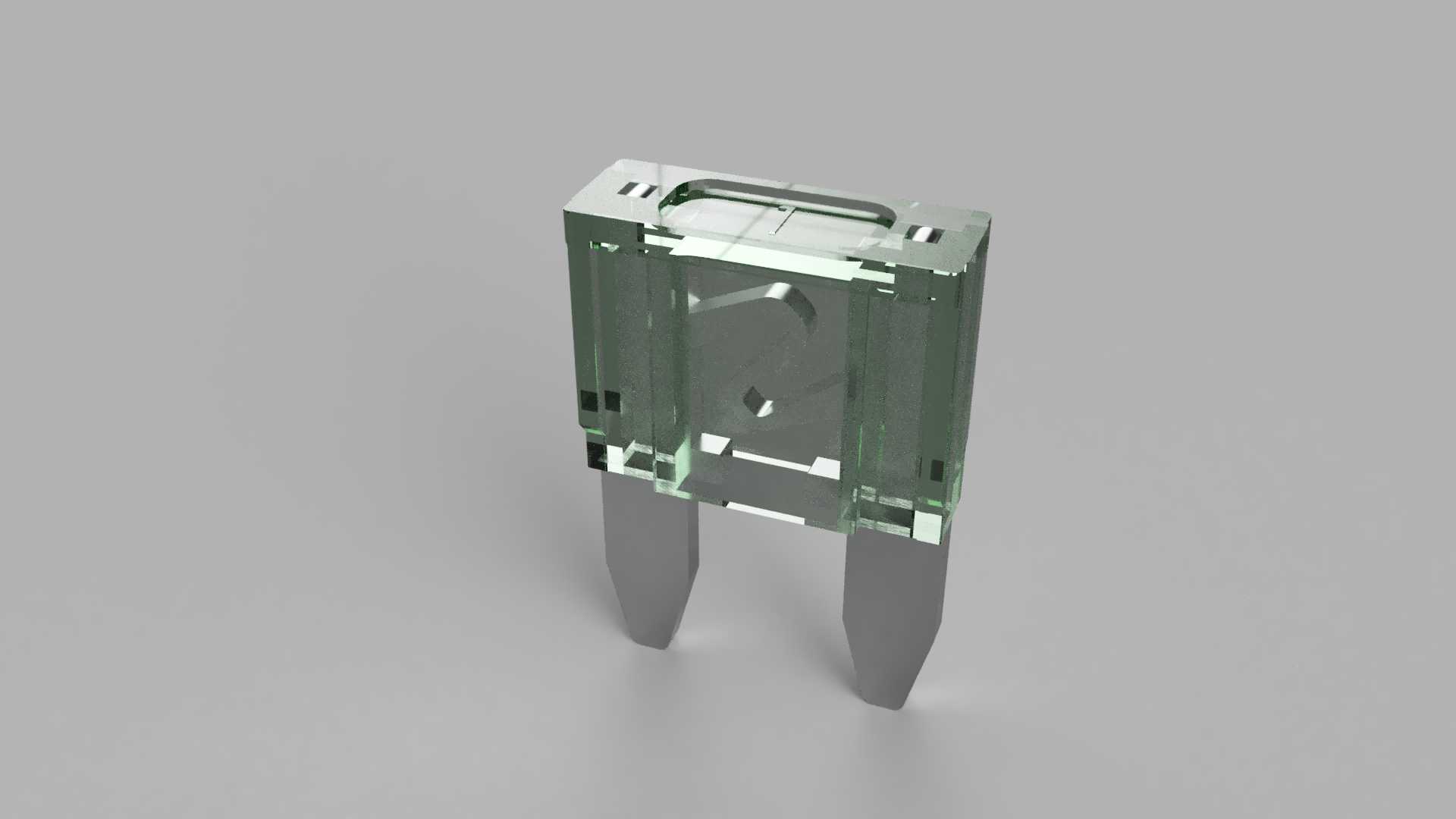

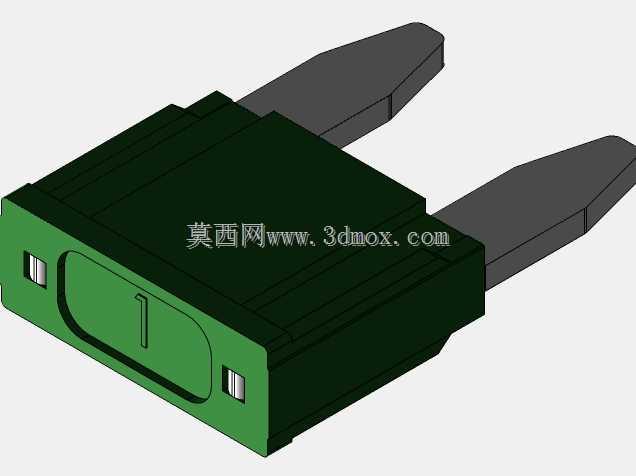

　　做车载电路设计快十年，经手的低压配电方案里，这类插片式微型保险丝是最常打交道的保护元件，这次做的1A规格款，主要针对车载小功率信号回路、仪表辅助回路的过流防护场景。先从实际装车的边界说起，这类元件的安装位通常集中在仪表板内侧保险盒、发动机舱边缘的集成配电盒内，插脚间距严格匹配通用保险座的卡槽尺寸，插脚采用镀锡铜材质，插拔力控制在合理区间，既不会因为车辆长期颠簸出现松脱退针，也不会因为插拔阻力过大给后期维保换件造成麻烦。

　　从功能逻辑上看，1A的额定电流规格对应的是长期工作电流不超过0.8A的回路，比如车内氛围灯供电、雨量传感器信号回路、仪表盘指示灯支路这类负载，一旦回路出现短路、过载，内部熔丝会在毫秒级时间内熔断，切断供电回路，避免线束过热引燃周边内饰、线束包覆层，这也是车载低压配电里最基础的一级防护。设计的时候首先要考虑的是透明外壳的透视性，外壳采用阻燃PC材质，透光率足够让维保人员不用拔下元件就能直接观察内部熔丝的通断状态，快速定位故障回路，不用挨个回路测通断，能省不少现场排查的时间。

　　结构设计上，两个插脚的定位公差控制在±0.1mm以内，和保险座的夹片接触面积足够，长期通过额定电流时的温升不会超过国标要求的阈值，避免接触电阻过大导致的异常发热。外壳和插脚的结合处做了密封卡扣结构，哪怕是装在发动机舱的保险盒里，也能阻挡日常洗车溅入的水汽、行车带起的灰尘进入内部，避免熔丝被腐蚀出现误熔断的情况。内部熔丝的弯折形态是经过多轮验证的，不是简单的直丝结构，特定的弯折角度能保证在额定电流下长期工作不出现疲劳老化，在过载电流达到分断阈值时，熔丝的熔断点位置固定，不会因为熔丝移位导致分断失败、拉弧烧蚀周边元件。

　　实际选型的时候要注意，这类微型保险丝的安装高度不能超过保险盒盖板的内空尺寸，这款的整体高度控制在16mm以内，插脚露出外壳的长度刚好适配标准保险座的插入深度，不会出现插不到位接触不良，也不会因为插脚过长顶到保险座底部的接线端子。外壳两侧做了微小的防滑凸棱，维保人员用尖嘴钳或者保险拔取器夹取的时候不会打滑，哪怕是在光线不好的车内维修位，也能快速完成插拔更换。另外外壳的阻燃等级要达到V0级，哪怕熔丝熔断时产生瞬时高温，外壳也不会出现明火、熔融滴落的情况，符合车载零部件的阻燃要求。

　　从电路匹配的角度说，1A规格的保险丝不能用在功率更大的负载回路上，比如车窗电机、雨刮电机这类启动电流大的回路，要匹配对应额定电流的规格，而这款的尺寸和同系列更大电流规格的保险丝安装尺寸完全通用，在做配电盒三维布局的时候，可以统一预留安装位，不用根据电流规格调整卡槽尺寸，给整车配电的模块化设计提供了便利。建模的时候特意还原了外壳内部的熔丝腔体结构，不是简单做个外壳加两个插脚的外观件，腔体内部的预留空间、熔丝的固定卡槽都和实物一致，做配电盒热仿真的时候，可以直接导入模型分析保险丝工作时的周边热场分布，不用再二次简化结构，能提高仿真结果的准确度。

　　很多刚接触车载电路设计的工程师容易忽略保险丝的安装方向，其实这类插片式保险丝没有极性要求，两个插脚不分进出线方向，正反插都不影响分断性能，建模的时候也不用特意做方向标识，只要插脚尺寸和卡槽匹配就能正常装配。另外要注意的是，这类保险丝的工作环境温度范围覆盖-40℃到85℃，适配车辆在不同地域、不同季节的使用场景，建模时选用的材质参数也对应这个温度区间的物理特性，做整车高低温环境仿真的时候，能准确反映元件在极端温度下的形变情况，避免低温下外壳脆裂、高温下外壳软化变形导致的装配失效。
