汽车用2A迷你插片式保险丝结构模型

　　在汽车低压配电系统的设计工作中，插片式保险丝是最基础也最核心的电路保护元件，本次呈现的2A规格迷你插片保险丝模型，完全参照量产车用零件的实际结构还原，可直接用于整车线束布置、保险盒设计的装配校验环节。这类迷你规格的保险丝主要应用在乘用车、轻型商用车的仪表板配电盒、发动机舱小型保险回路中，负责承载小电流信号回路、低功率负载的过流保护任务，比如车内氛围灯、仪表指示灯、USB供电模块、雨量传感器这类工作电流在1.5A以内的回路，都会选用2A规格的迷你保险丝作为一级保护，避免线路过载、短路时烧毁用电设备甚至引发线束起火风险。

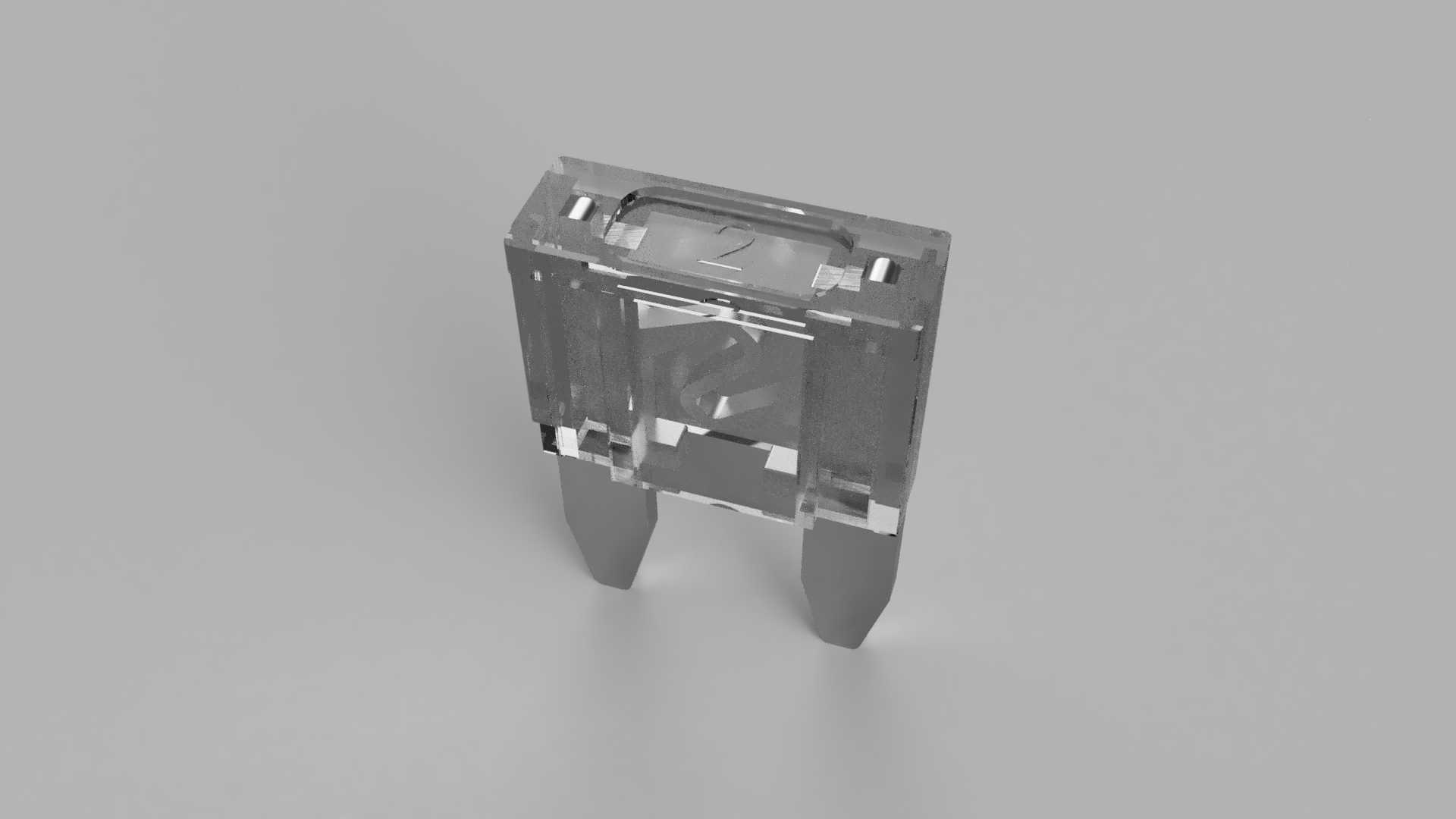

　　从结构设计逻辑来看，这款保险丝的外壳采用阻燃PA66材质注塑成型，透明的外壳设计可以让运维人员直接观察内部熔丝的熔断状态，不需要借助万用表逐段测量就能快速定位故障回路，这也是车用插片保险丝沿用多年的成熟设计思路。外壳的两侧做了防滑的内凹纹理，方便操作人员用手指或者保险拔取钳快速插拔，不会因为表面光滑导致施力打滑。两个插脚采用镀锡铜合金冲压成型，插脚的厚度、间距完全符合车用迷你保险丝的通用安装规范，插脚的导向端做了15度的倒角处理，插入保险座的时候可以自动对中，不会出现插偏、顶弯插脚的问题，插脚与外壳的结合处做了密封压合处理，能够阻挡发动机舱的灰尘、水汽进入壳体内部，避免熔丝被腐蚀导致接触电阻变大、异常熔断的问题。

　　内部的熔丝采用锌合金材质冲压成型，熔丝的狭窄段截面积经过精确计算，在通过2A额定电流时可以长期稳定工作，温升不超过30K，当回路电流达到额定电流的2倍时，会在3秒内快速熔断切断回路，响应速度满足汽车电子系统的保护要求。熔丝与两个插脚的连接采用电阻焊工艺，焊接点的接触电阻控制在0.5毫欧以内，大电流冲击下不会出现焊点脱开的问题。

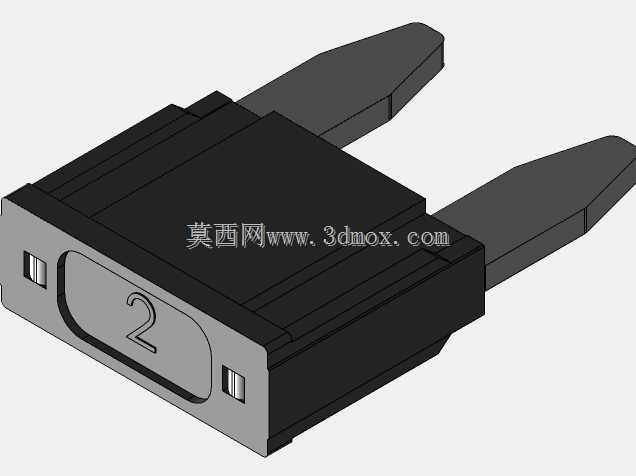

　　从安装边界尺寸来看，这款迷你保险丝的整体宽度不到10mm，本体高度16mm，插脚伸出长度6mm，两个插脚的中心距为5.2mm，相比标准尺寸的插片保险丝体积缩小了近40%，非常适合在布置空间紧张的新能源汽车低压配电盒、智能座舱域控制器的内置保险回路中使用。在做三维装配校验的时候，需要注意保险丝插入保险座后，上方要预留至少10mm的操作空间，方便后期运维时拔取更换，同时保险丝周围3mm范围内不要布置其他过高的元器件，避免插拔时产生干涉。另外在保险盒的腔体设计中，要对应每个保险丝的位置预留观察窗，不用拆开保险盒盖就能直接看到熔丝状态，这也是售后维修场景中非常实用的设计细节。

　　很多刚接触汽车电气设计的工程师容易忽略保险丝的降额设计，实际上2A规格的保险丝，实际回路的长期工作电流最好控制在额定值的75%以内，也就是1.5A以下，因为发动机舱的环境温度最高可以达到85摄氏度，高温环境下熔丝的载流能力会出现一定幅度的下降，如果满负载使用很容易出现正常工况下误熔断的问题。另外在建模的时候，要注意还原插脚的弹片变形量，保险丝插入保险座后，插脚会有0.1-0.2mm的弹性变形，保证接触压力足够，避免车辆行驶过程中振动导致接触不良、电压降过大的问题。这个模型的结构细节完全覆盖了量产零件的所有装配特征，不管是做保险盒的结构设计、线束的走向布置，还是做维修教学的演示模型，都能完全满足使用要求，不需要再额外做结构修正。
