工业级可调式摄像机支撑固定支架

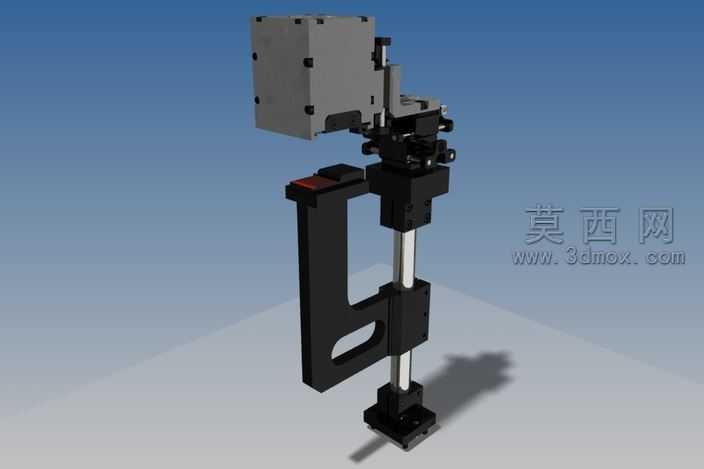

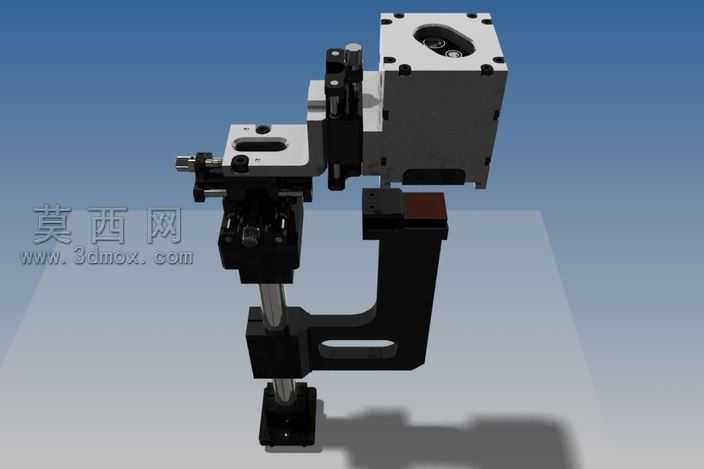

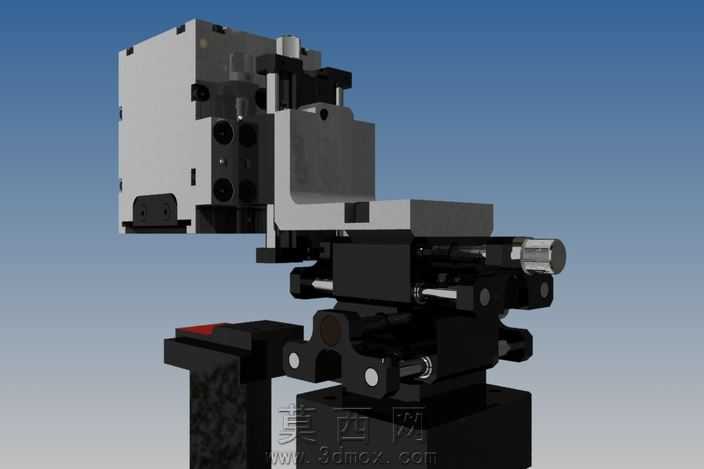

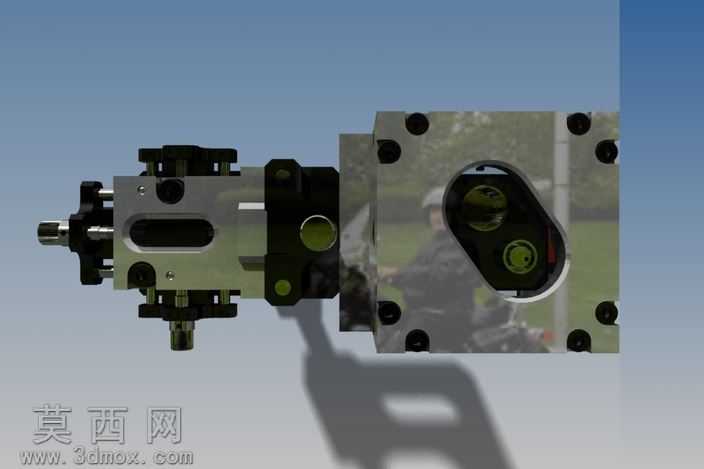

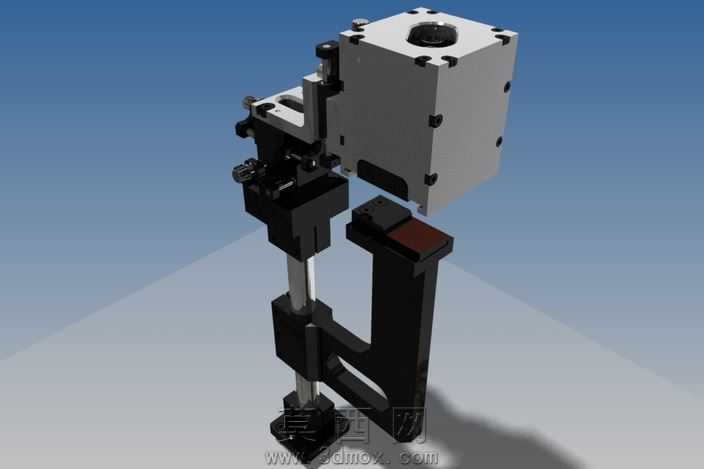

本款摄像机支架采用三维参数化建模完成整体设计，建模过程中严格遵循机械装配公差规范，对每一个零部件的配合尺寸进行精准约束，确保各活动部件运动顺畅无卡滞。整体结构采用模块化设计思路，分为顶部摄像设备安装座、中部升降调节组件、底部C型固定基座三大核心模块，各模块之间通过标准化紧固件连接，既保证了整体结构的刚性，也便于后期的拆装维护与部件替换。渲染阶段采用哑光工业黑与银灰金属质感的材质搭配，黑色部件采用磨砂硬质阳极氧化质感材质，还原工业金属表面的细腻颗粒感，银灰色部件采用拉丝不锈钢质感材质，突出金属加工的精密质感，场景搭配渐变蓝灰色背景与柔和的环境光，通过多光源布光突出结构的棱角与装配层次，清晰展现各部件的衔接关系。顶部安装座设置有多个定位螺孔与定位销孔，可适配不同规格的工业摄像设备，安装面做了平面度处理，保证摄像设备安装后的基准精度；中部升降组件采用双导杆导向结构搭配锁紧机构，可实现竖直方向的高度无级调节，调节到位后通过侧方锁紧旋钮即可完成位置固定，导杆与滑套之间采用小间隙配合，既保证升降过程的顺滑度，也避免调节过程中出现晃动偏移；底部C型基座可卡接在不同厚度的工作台边缘，基座内侧设置有防滑缓冲垫，锁紧后可保证整体支架的稳定性，避免设备运行过程中出现移位。设计过程中充分考虑了工业场景的使用需求，整体结构无冗余设计，在保证结构强度的前提下尽可能压缩整体体积，减少空间占用，所有受力部位均做了加厚处理与圆角过渡，避免应力集中导致的结构变形，活动部件的操作位置均设置在便于人工操作的区域，无需额外工具即可完成高度调节与设备拆装，适配工业视觉检测、设备监控、实验观测等多种场景的摄像设备固定需求。
