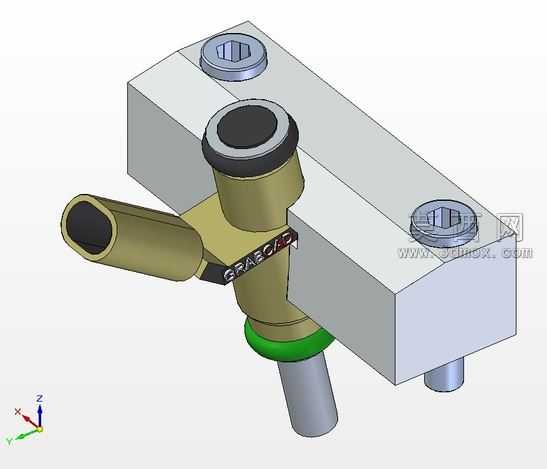

带安装基座的侧通式流体喷嘴结构

该三维模型采用主流三维机械设计软件完成全参数化建模，整体结构由安装基座、主喷嘴阀体、侧通管路、密封组件、紧固螺钉五个核心部分构成。建模阶段首先绘制安装基座的矩形基体草图，通过拉伸凸台命令生成基座主体，在基座对应位置绘制两个内六角圆柱头螺钉的安装孔位，添加沉头孔特征保证螺钉安装后表面齐平，不额外突出基座平面。随后构建主喷嘴阀体结构，依次绘制阀体的阶梯轴段轮廓，通过旋转凸台命令生成阀体主体，在阀体中部预留侧通管路的对接接口，采用拉伸切除命令生成侧通管路的内流道，保证流道内壁光滑无棱角，减少流体输送过程中的阻力损失。密封组件部分分别绘制O型密封圈、端部密封垫的环形结构，采用橡胶类材质参数赋予对应部件，还原密封件的弹性外观特征。侧通管路采用倾斜角度设计，与主阀体流道呈特定夹角，建模时通过基准面偏移、角度约束完成管路定位，保证管路与阀体对接处完全重合无间隙。紧固螺钉采用标准件库调用后适配安装孔尺寸，添加螺纹装饰线特征还原螺钉的真实外观。材质渲染阶段，安装基座赋予银灰色金属哑光材质，模拟铝合金阳极氧化的表面质感；主阀体与侧通管路赋予黄铜色金属材质，还原铜质流体元件的常见外观；密封件分别赋予黑色丁腈橡胶、绿色氟橡胶的材质效果，螺钉赋予不锈钢亮面金属材质，不同部件材质区分清晰，便于识别各部分功能。结构设计上充分考虑实际安装使用需求，基座的双螺钉固定方式可保证喷嘴安装后稳定性强，不会在流体压力作用下发生偏移；侧通结构可实现流体的多路输送，适配注射、喷涂等多种工况的使用需求；阶梯式密封结构可有效避免流体泄漏，提升部件的工作可靠性。建模过程中所有特征均保留完整参数，可根据实际使用需求调整基座尺寸、喷嘴通径、侧管角度等参数，适配不同的安装空间与流量参数要求，整体模型装配关系完整，无干涉错面问题，可直接用于工程出图、3D打印样件验证或者装配模拟使用。
