储罐压力容器用人孔检修通道结构

　　在承压储罐、反应容器、大型常压储槽这类设备的结构设计中，人孔是兼顾设备运行密闭性与后期运维可达性的核心部件，很多刚入行的结构设计人员容易把人孔当成简单的开口法兰件，实际在项目落地过程中，这个部件的选型、安装位置、结构细节直接决定了后期运维的效率，甚至会影响整套承压设备的安全合规性。

　　从实际应用场景来看，不管是化工领域的溶剂储罐、食品加工行业的发酵罐、还是市政领域的大型储水设备，设备完成焊接组装后，内部的防腐层施工、焊缝探伤复检、运行多年后的内壁积垢清理、内件更换检修，都需要作业人员通过预留的通道进入设备内部，人孔就是为这个需求设置的专用通道。不同于设备上的仪表接口、物料进出管口，人孔的通行净尺寸必须满足成年人穿戴常规劳保装备进出的需求，同时还要匹配对应设备的压力等级、介质腐蚀特性做对应的结构强化，避免开口位置成为设备整体的强度薄弱点。

　　做这个结构的三维建模时，首先要明确安装边界的约束条件：如果是安装在立式储罐的罐壁下部，人孔的中心高度通常要距离罐内底平面合适高度，避免罐内残留介质积液从密封面渗漏，同时要预留足够的外部操作空间，保证人员进出时不会被周边的管道、支架遮挡；如果是安装在卧式容器的顶部或者封头位置，还要额外考虑人孔开启后的操作力矩，匹配对应的吊臂、转臂结构，避免厚重的人孔盖开启时出现坠落风险。

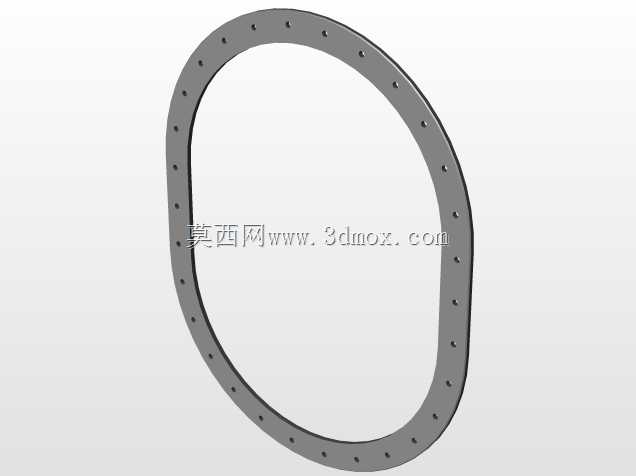

　　结构设计层面，人孔的核心组成部分包括接管筒节、配对法兰、密封垫片、人孔盖板、紧固螺栓组件、配套的启闭辅助结构。筒节部分的长度要根据设备的保温层厚度做匹配，比如设备外部做100mm厚度的岩棉保温时，筒节伸出设备外壁的长度要保证法兰密封面完全露出保温层外，不然后期螺栓紧固、密封更换操作会被保温层遮挡，根本没法施工。法兰的密封面形式要根据设备的压力等级选，常压工况可以用平面密封搭配橡胶垫片，中低压承压工况要选用突面或者凹凸面密封，搭配对应的缠绕垫片，密封面的平面度公差必须控制在标准要求范围内，不然设备做压力试验时很容易出现密封面渗漏的问题。

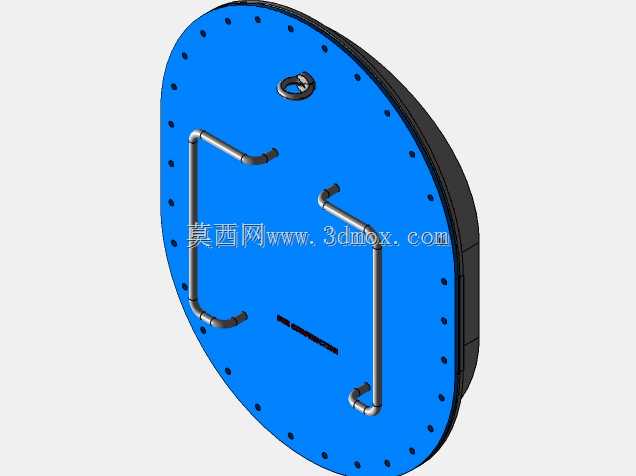

　　很多设计人员容易忽略人孔盖板的结构细节，比如盖板内侧要做和筒节弧度匹配的圆弧过渡，避免盖板突出筒节内壁形成积液死角，尤其是在食品、制药类卫生级设备上，内壁的所有转角都要做圆弧过渡，不能有清洁死角，防止介质残留滋生杂菌。紧固螺栓的排布要均匀对称，螺栓孔的位置要避开人孔的启闭转臂安装位，同时螺栓的长度要匹配垫片、法兰、盖板的总厚度，保证螺栓拧紧后露出螺母2-3个螺距，既不能太长造成安装空间浪费，也不能太短导致啮合长度不足影响连接强度。

　　从安装适配的角度，人孔和设备本体的焊接连接位置要做应力消除处理，尤其是承压设备的人孔开孔，属于设备本体的开孔补强范畴，建模时要同步核算开孔区域的补强面积，如果筒节和设备本体连接位置的应力超过许用值，要额外增加补强圈结构，补强圈的弧度要和设备外壁完全贴合，同时要在补强圈上预留信号孔，方便后期检测焊接位置是否出现渗漏。如果是用在腐蚀介质工况下，人孔的筒节、法兰、盖板材质要和设备本体材质保持一致，或者做对应的衬里防腐处理，避免不同材质接触形成电化学腐蚀，缩短部件的使用寿命。

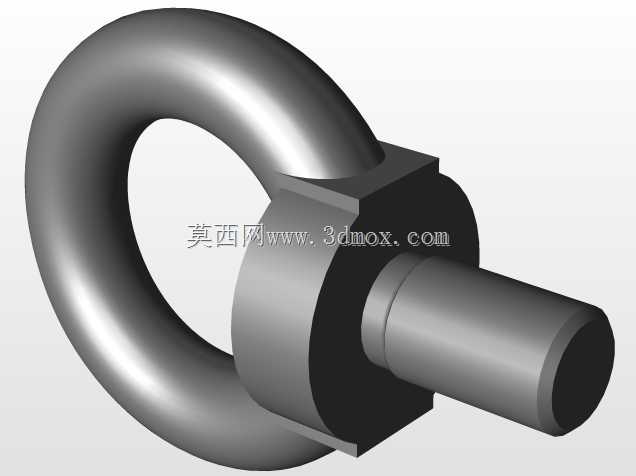

　　实际运维场景里，人孔的启闭便利性也很重要，大尺寸的承压人孔盖板重量可达上百公斤，必须配套转臂、吊环或者平衡重结构，保证单人就能完成盖板的开启和闭合操作，不需要额外调用吊装设备，降低运维的操作成本。人孔的密封垫片要做防脱落设计，避免多次启闭后垫片移位，导致密封失效。另外，人孔的安装位置要避开设备内部的挡板、盘管、搅拌装置等内件，保证人员进出时通道顺畅，不会被内部构件磕碰，同时人孔打开后要能自然形成通风通道，方便作业前的罐内气体置换，保障进罐作业的安全。

　　建模过程中，所有的结构倒角、焊缝预留、螺栓间距都要符合对应的行业标准，不能随意调整尺寸参数，比如人孔的通行净直径，常用的规格有450mm、500mm、600mm几种，要根据设备的内部检修需求选，内部有复杂内件需要搬运较大备件的场景，要选更大直径的规格，只是做常规检查清理的场景可以选较小直径的规格，减少开孔对设备本体强度的影响。法兰的螺栓孔要跨中排布，也就是螺栓孔的中心线和设备的水平、垂直中心线呈15度或者22.5度夹角，避免螺栓正好位于法兰的最底部，防止积液长期浸泡螺栓造成锈蚀。
