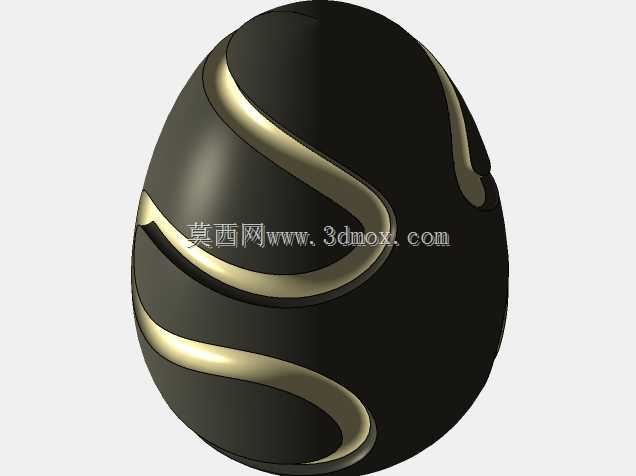

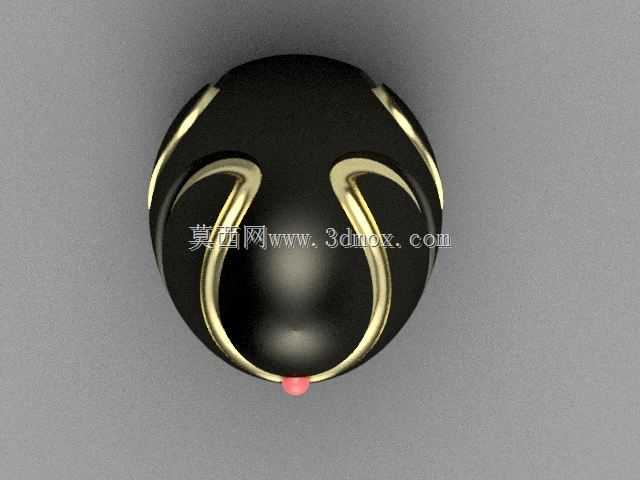

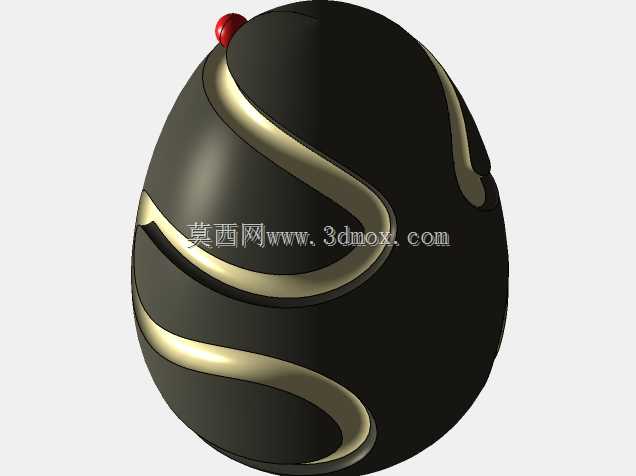

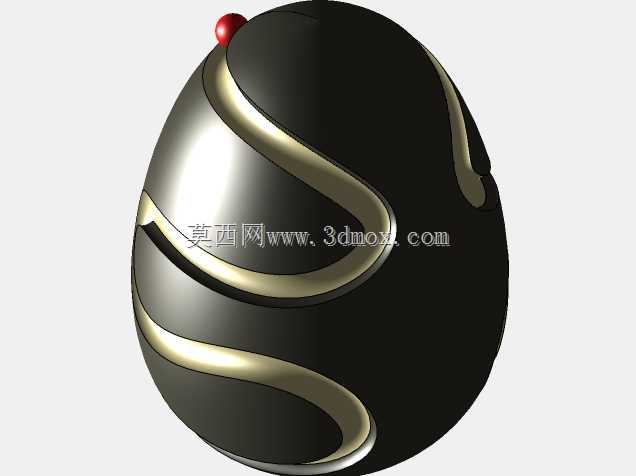

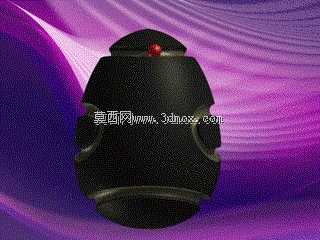

这款彩蛋造型构件在设计阶段优先考虑了曲面的连续性与外观质感表现,整体采用近球形的基础轮廓,在球面基础上做了对称式的内凹曲面分割,搭配凸起的金属质感装饰条,形成强烈的视觉层次。从结构设计角度看,所有曲面过渡均采用G2连续曲率处理,避免出现锐边或曲面褶皱,既满足外观装饰的顺滑触感要求,也适配后续的表面处理工艺,不管是做哑光黑的喷塑处理还是金属装饰条的电镀工艺,都能保证涂层附着均匀,不会出现积漆或露底的问题。
在实际应用场景中,这类造型构件可作为节日主题的桌面装饰摆件,也可嵌入文创礼品的结构设计中作为核心装饰部件,部分定制化场景下还可将其改造为小型收纳容器的外壳,在球面预留开合结构即可实现储物功能。设计过程中特意将装饰条的凸起高度控制在2mm以内,既保证装饰线条的立体感,也避免凸起过高造成磕碰掉漆的问题,同时底部设置了直径8mm的平面支撑位,可直接搭配小型底座放置,不需要额外设计复杂的支撑结构,降低了后续生产的装配难度。
从安装边界来看,整体最大外径控制在100mm左右,整体重量控制在150g以内,不管是放置在桌面还是粘贴在其他装饰载体上,都不会出现载荷过大的问题。球面的装饰线条采用完全对称的布局设计,在建模阶段通过旋转阵列加曲面修剪的方式完成,保证每一条装饰线的弧度、宽度完全一致,避免出现视觉上的不对称偏差。底部的小型凸点采用软胶材质预留位,装配时可嵌入硅胶垫,起到防滑防磨的作用,避免放置时刮伤接触面。
在功能特性上,该构件除了基础的装饰作用外,中空结构的版本还可在内部预留小型电子元件的安装位,比如加装小尺寸的LED发光模块,光线可沿着金属装饰条的缝隙透出,形成氛围感灯光效果,适配节日场景的氛围营造需求。建模阶段对壳体壁厚做了均匀化处理,整体壁厚保持在2.5mm,既保证结构强度不会出现受力碎裂的问题,也不会因为壁厚过大造成材料浪费,同时均匀的壁厚也适配注塑、3D打印等多种生产工艺,不会出现壁厚不均导致的缩印、变形等工艺缺陷。
设计思路上没有采用传统彩蛋的彩绘纹理方案,而是用极简的曲面分割加撞色搭配来体现质感,哑光黑的主体表面搭配亮金色的装饰线条,对比强烈且适配多种装修风格,不管是现代简约风还是轻奢风的场景都能适配。曲面分割的线条走向参考了传统纹样的对称布局,在保证现代感的同时也带有一定的文化元素属性,不会因为过于抽象而脱离复活节彩蛋的主题认知。在细节处理上,所有装饰条的边缘都做了0.3mm的圆角处理,避免锋利边缘造成划伤,也提升了触摸的手感,整体没有多余的零散部件,一体化程度高,后续生产的装配工序少,良品率更容易控制。
