工业立式双开门电气控制机柜结构

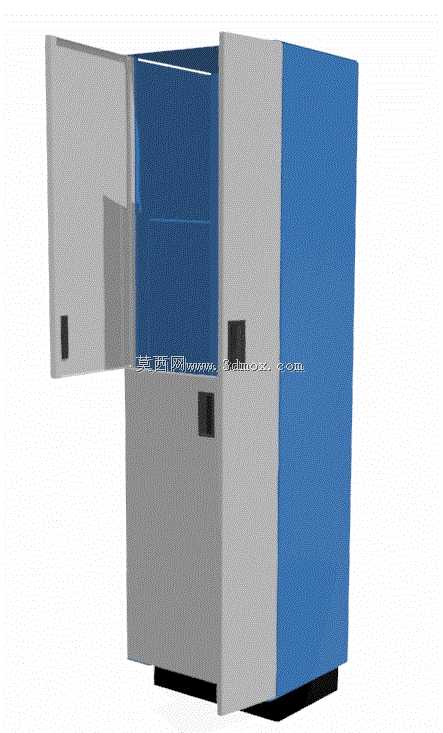

　　该柜体结构面向车间电控系统、自动化产线配电、通讯设备集中安装等场景，整体采用立式落地布置思路，在三维建模阶段重点处理了钣金折弯、门板开合、内部安装空间和外部维护边界之间的关系。柜体外观由灰白主体与蓝色侧板构成，前侧设置可开启柜门，门体打开后能够直接暴露内部安装腔，便于电气元件、端子排、交换机、电源模块或控制单元的装入与检修。

　　从实际使用角度看，这类技术机柜并不只是一个简单外壳，而是设备电气系统的承载基础。现场布置时，柜体通常靠墙或沿设备边线放置，后侧和侧板需要保留散热与维护距离，前侧则必须留出足够的开门空间。柜门开启后，操作人员需要在不移动柜体的情况下完成接线、巡检、更换模块和清理灰尘等工作，因此门体旋转半径、门框干涉位置、铰链承载方式都需要在结构设计阶段明确。模型中门板与箱体之间的相对位置表达较直观，能够用于检查门体开启时是否与周边管线、操作平台或相邻设备发生碰撞。

　　柜体下部采用封闭底座形式，底部预留支撑接触区域，适合通过地脚螺栓或膨胀固定件与地面连接。底座高度虽然不大，但在工程现场具有实际意义：它可以让柜体主体脱离地面积水、清扫水和潮湿区域，同时为底部进线、电缆弯曲半径和线槽布置提供空间。若用于粉尘较多的加工车间，底座与地面之间还可配合密封胶条或挡水结构，减少杂物进入柜内。对于需要频繁移动的临时测试工位，也可在该底部结构上增加脚轮或调平支脚，但固定安装场景更强调底座刚性和接地连续性。

　　内部腔体按上下分区理解更为合理。上部大开敞区域适合安装控制器、通讯模块、继电器组、开关电源或小型工控机；下部封闭空间可用于布置断路器、接触器、变压器、接线端子以及较重的电气元件。这样的分区方式有助于控制柜体重心，重物靠下布置可降低倾覆风险，同时让发热元件与敏感控制元件保持适当距离。柜门内侧可根据需要加装安装板、线槽或元器件固定支架，但在建模时应避免让门板承载过重部件，否则长期开合会造成铰链变形和门体下垂。

　　侧板采用整板式钣金造型，外形简洁，表面没有多余凸起，适合在密集设备环境中减少外部磕碰。蓝色侧面板既可以作为外观识别色，也可在产线规划中用于区分动力柜、控制柜或通讯柜。柜体棱边处需要考虑折弯圆角和焊接打磨工艺，钣金件不能只按视觉薄片处理，设计时应给出板材厚度、折弯扣除、内折弯半径以及拼接止口。门板与箱体之间建议设置密封条安装槽，使柜门关闭后能够提高防尘能力；若应用在潮湿或有切削液飞溅的区域，还需在门轴、锁具和进线口位置增加防护措施。

　　柜内安装通常以后背安装板为核心。安装板可采用镀锌钢板或喷塑钢板，通过螺钉固定在柜体立柱或内侧折边上，元器件再经由导轨、螺栓、扎带和线槽固定在安装板上。三维布局时应先确定主要元件的外形尺寸和散热通道，再安排线槽走向，避免出现模型中空间充足、实际接线后无法关门的情况。强电与弱电回路应尽量分侧或分层布置，通讯线缆与动力线缆保持间距，减少干扰。对于发热量较大的电源或驱动模块，需要在顶部、侧板或柜门位置规划通风孔、过滤风扇或空调安装位，不能仅凭封闭柜体自然散热。

　　柜体正面的门锁位置设置在门体侧边，高度适合人员站立操作。锁具不仅承担关门固定作用，还关系到防护等级和维护权限，现场通常会根据安全要求选择普通锁、三角锁或专用钥匙锁。铰链侧需要承受门体反复开启产生的载荷，设计时应检查铰链螺钉的拉拔强度、门板自重以及密封胶条压缩反力。若柜门较高，单靠少量铰链容易出现门体偏移，工程上常通过增加铰链数量、加强门内折边或设置门支撑杆来改善稳定性。

　　安装边界方面，柜体外形为高立式矩形结构，搬运时需要考虑门框、通道和叉车入口。柜体就位后，前方开门区域不应堆放料箱、管线或操作踏板；顶部若有上走线需求，应预留桥架接入空间；底部若采用下走线，则需与电缆沟、预埋管或地面开孔位置对齐。柜体周围还应保留散热气流通道，尤其是侧板和顶部不能被设备、管线或装饰板完全封死。多柜并排布置时，柜间可通过并柜件连接，保证排列整齐并减少侧向振动，但并柜前应确认单柜门体开启角度不受邻柜限制。

　　在结构建模表达上，该模型适合用于钣金柜体方案沟通、设备布局干涉检查以及电气安装空间校核。使用者可在此基础上补充安装板、导轨、线槽、风扇、接地排、电缆夹和门板支撑等细节，也可根据元件清单调整内部分区。整体结构强调可制造、可安装、可维护，外形规整，适合作为工业电控柜和通讯设备柜的基础柜体方案。
