多色带挂钩拉伸弹簧三维结构设计

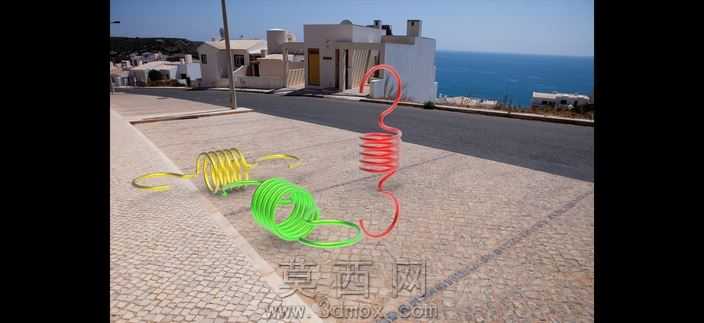

本次拉伸弹簧的三维设计围绕实际工业场景中常用的带挂钩拉伸弹簧展开，采用参数化建模方式完成三款不同规格、不同配色的弹簧结构搭建。建模过程中首先确定弹簧的基础参数，包括簧丝直径、弹簧中径、有效圈数、自由长度以及两端挂钩的弯折角度与成型尺寸，通过螺旋扫描命令生成弹簧主体螺旋结构，再通过草绘轨迹扫描生成两端的挂钩造型，确保挂钩与弹簧主体的衔接处过渡平滑无应力集中的结构缺陷。三款弹簧分别采用黄、绿、红三种差异化配色进行材质区分，材质设置上还原了弹簧钢的金属质感，调整了表面粗糙度与反光参数，使得渲染后的模型既能够清晰区分不同规格的产品，又能真实呈现金属弹簧的视觉特征。结构设计上充分考虑拉伸弹簧的实际受力特性，挂钩部分采用圆弧形过渡设计，避免直角弯折带来的应力断裂风险，弹簧圈与圈之间的间距设置符合拉伸弹簧的初始预紧力要求，保证弹簧在受拉变形时各圈受力均匀，不会出现局部挤压或变形不均的问题。设计过程中通过参数关联将弹簧的各项尺寸参数绑定，后续可根据实际使用需求快速调整弹簧的规格参数，无需重新建模即可生成不同尺寸的拉伸弹簧模型，大幅提升了设计复用效率。渲染环节采用柔和的室内漫反射光照环境，搭配深色哑光台面作为展示背景，突出弹簧本身的结构轮廓与色彩差异，多角度展示了弹簧的整体造型与挂钩细节，能够直观呈现拉伸弹簧的完整结构形态，为后续的工程应用、装配模拟以及生产加工提供精准的三维数据参考。
