3mm直插式红色LED指示灯结构设计

项目分类:传感器 发布时间:2022-03-16 ID:579249
  • 3mm直插式红色LED指示灯结构设计
  • 3mm直插式红色LED指示灯结构设计

  在工业控制机柜、仪器仪表面板、小型消费电子设备的状态反馈环节,3mm规格的直插LED指示灯是应用频次极高的基础元器件,这类元件承担着设备通电状态、运行工况、故障告警、信号触发的可视化反馈功能,是人机交互链路里最基础的视觉传递单元。做结构设计时,这类小型元件的建模精度会直接影响后续PCB布局、面板开孔、装配干涉检查的准确性,很多新手工程师容易忽略这类小元件的尺寸细节,导致打样后出现灯头突出面板高度不符、引脚与周边走线干涉、灯座与安装孔位公差不匹配的问题。

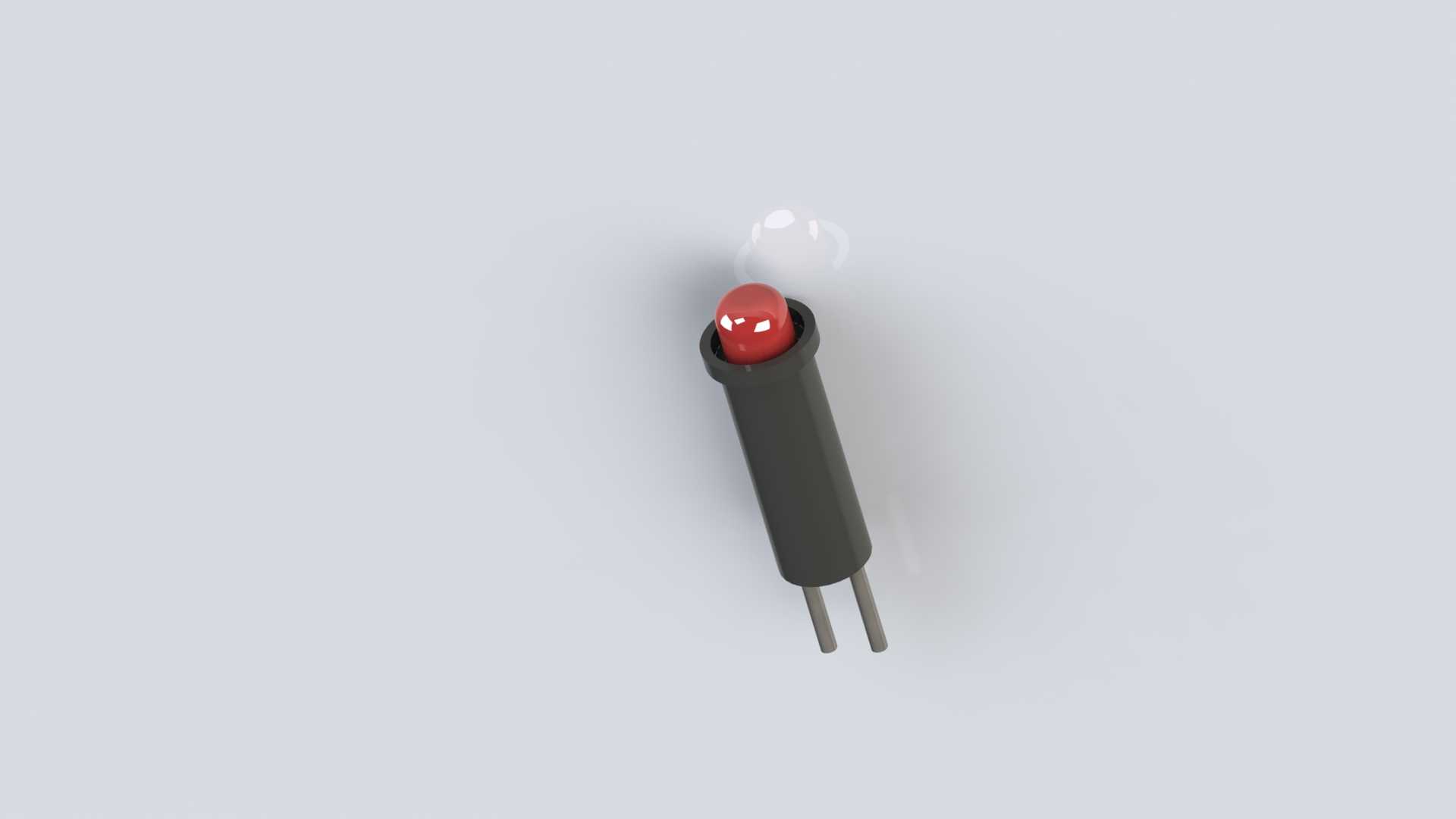

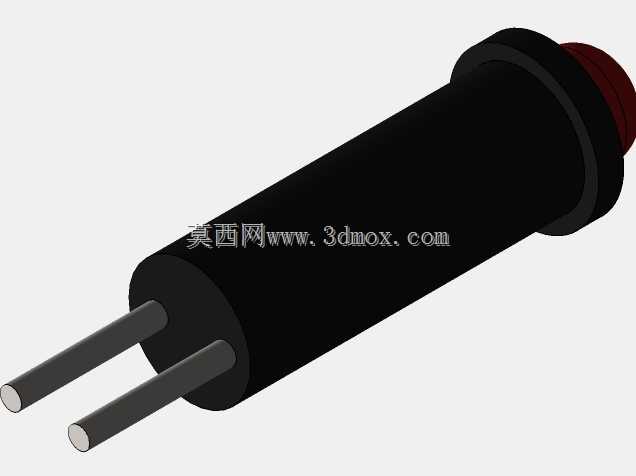

  这款3mm红色LED指示灯的建模,完全参照实物的装配尺寸做还原:灯头部分采用半球形聚光结构,红色透光外壳的直径严格控制在3mm公差带内,半球顶端的弧度匹配常规LED的出光角度设计,能保证15-30度的可视范围内清晰识别发光状态,不会出现散光导致的指示模糊问题。灯身的黑色基座是安装定位的核心结构,基座外径略大于灯头直径,刚好适配面板上3.1-3.2mm的标准开孔,安装时基座与开孔的过盈量控制在0.1mm左右,既可以保证插装时的顺畅度,又能避免装配后出现松动歪斜的情况,基座的长度尺寸也对应常规直插LED的标准长度,能匹配不同厚度的PCB板与面板之间的安装距离,不会出现灯头顶到面板内侧、或者引脚长度不够无法过波峰焊的问题。

  引脚部分的建模还原了直插元件的两个平行金属插脚,插脚的直径、中心间距完全符合行业通用的2.54mm引脚间距标准,能直接适配标准面包板、万能板以及常规PCB的焊盘布局,插脚的长度预留了足够的过板焊接余量,建模时特意做了引脚末端的轻微倒角处理,还原实物生产时的引脚切边工艺,方便插装时顺利穿过焊盘孔,不会出现引脚毛刺刮伤焊盘铜箔的问题。

  从实际应用场景来看,这类3mmLED指示灯的适配范围极广:在工业传感器的面板上,它可以用来指示电源接通、信号输出的状态;在小型电源模块上,它可以做通电指示与过流告警;在家用电器的控制面板上,它可以反馈设备的运行档位与工作状态。做整机结构设计时,这类元件的装配边界需要重点考量:灯头突出面板的高度一般控制在2-3mm,既保证足够的可视角度,又不会因为突出过多容易被外力磕碰损坏;灯身基座与PCB板之间的距离要预留0.5-1mm的间隙,避免焊接时的热量传导到灯头部分,导致透光外壳受热变形影响出光效果;两个引脚的走线区域要避开周边的高压走线与高频信号线路,防止出现信号干扰导致指示灯误亮的问题。

  建模过程中,对灯头的透明红色材质与黑色基座的哑光塑料材质做了区分,还原实物的材质质感,方便在做整机渲染时直观呈现装配后的实际效果,半球形灯头的曲面做了连续曲率处理,不会出现建模棱角导致的光线折射异常,保证渲染效果与实物出光状态一致。对于结构工程师而言,这类基础电子元件的标准模型库积累,能大幅提升整机设计的效率,不用每次做项目都重复测绘这类通用元件,同时标准尺寸的模型也能减少装配阶段的干涉问题,避免因为小元件的尺寸误差导致整个项目的打样返工。在做面板布局时,这类3mm指示灯的安装间距一般要保留至少5mm的中心距,避免多个指示灯挨得过近导致光线串扰,让操作人员无法清晰分辨每个指示灯对应的状态,同时安装位置要避开面板上的加强筋、螺丝柱等结构,保证插装和焊接时有足够的操作空间。
