四通道双向逻辑电平移位转换模块

　　在多电压域混合电路设计场景里，不同逻辑电平器件的互联一直是嵌入式开发、工控板卡设计环节绕不开的适配需求，这款四通道双向电平移位模块，就是针对这类跨电压信号传输痛点做的硬件适配方案。日常做设备调试时，经常会遇到主控IO是3.3V电平，外接的传感器、执行器或者 legacy 外设是5V逻辑的情况，直接互联要么会因为电压阈值不匹配出现信号识别错误，要么过高的输入电压会击穿低压侧主控的IO口，以往用电阻分压做单向适配的方案，不仅只能支持单方向信号传输，遇到I2C这类需要双向通讯的总线就完全无法适用，还会因为分压电阻的阻抗匹配问题拉高信号边沿斜率，导致高速通讯下出现误码。这款模块采用双向通道设计，无需额外做方向控制引脚的配置，

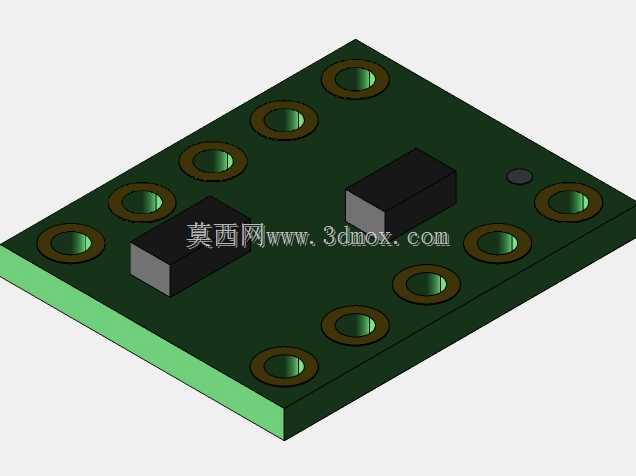

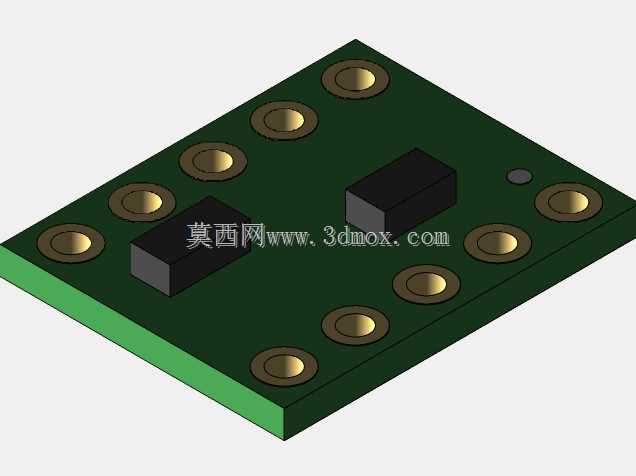

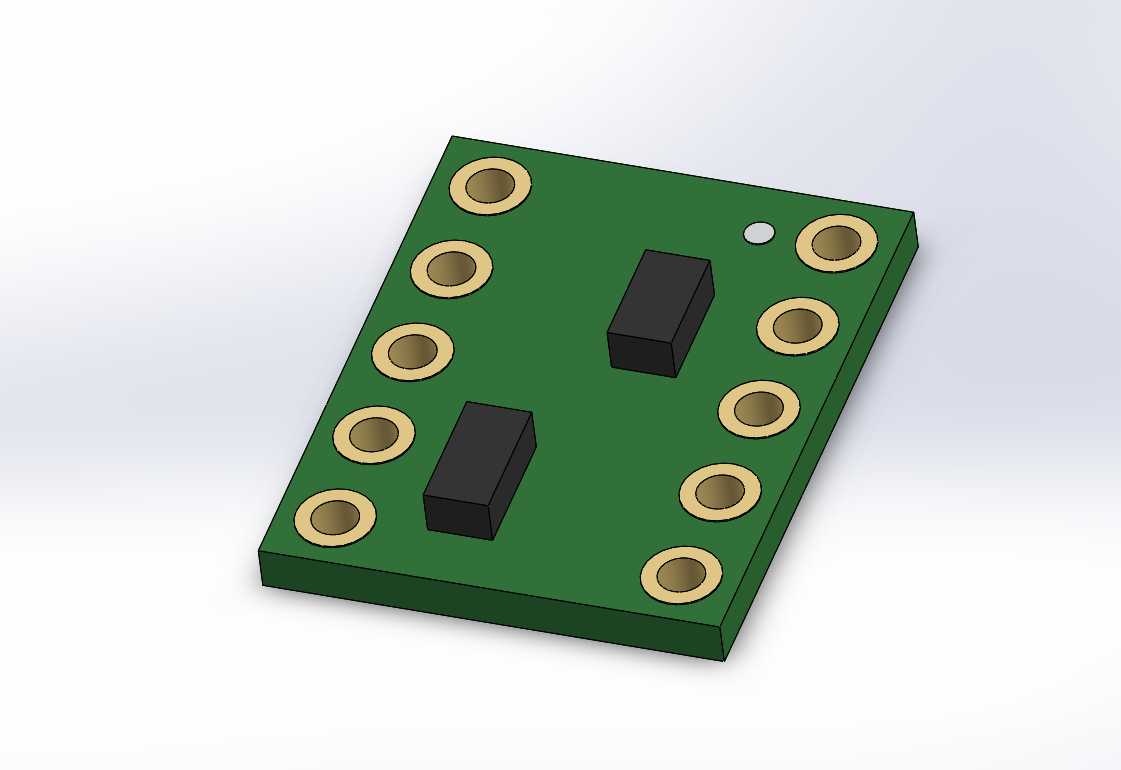

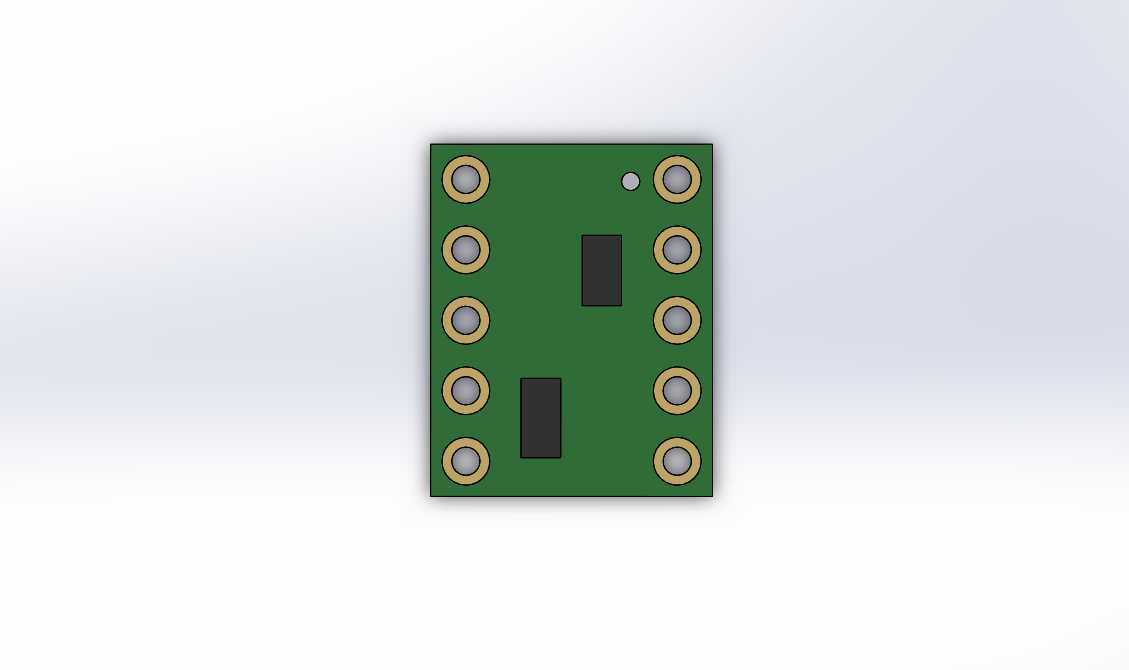

　　四个独立通道可以同时支持四路双向信号的电平转换，低压侧可以适配1.8V到5V区间的逻辑电平，高压侧对应支持3.3V到5V的电平匹配，不管是1.8V主控接5V外设，还是3.3V系统对接5V模块，都能自动识别信号传输方向完成电平转换，不需要额外的方向控制信号介入，适配I2C、SPI、UART等多种常见的数字通讯总线。从结构设计上看，模块采用标准双列直插式焊盘布局，两侧各设置五个金属化过孔焊盘，其中包含两侧的电源、地引脚以及四个信号通道引脚，焊盘孔径适配常规2.54mm排针的安装尺寸，既可以直接焊接排针插在面包板上做原型验证，也可以直接贴片焊接在定制PCB板上作为板载功能模块使用，板身采用FR-4环氧玻纤基板，表面做阻焊层覆盖，

　　两个核心转换芯片采用贴片封装直接焊接在基板正面，基板右上角设置圆形定位标记，明确板卡的安装方向，避免焊接或者插接时出现引脚接反的问题。做结构装配时需要注意，模块整体厚度包含元器件高度在内不超过5mm，板身长宽尺寸适配小型化安装空间，在手持设备、小型传感节点这类空间受限的应用场景里，不需要预留太大的安装空位，焊盘的金属化处理保证了多次插拔或者焊接后的连接可靠性，不会因为反复调试出现焊盘脱落的问题。实际工程应用中，这类模块常被用在多电压域的传感采集系统里，比如工业现场的5V输出传感器对接3.3V主控的采集端口，或者老旧5V工控模块和新型低功耗主控的通讯互联，也会被用在开源硬件的原型开发环节，快速解决不同开发板之间的电平匹配问题，

　　省去单独搭建分压、转换电路的调试时间。设计时没有设置额外的外置元件，所有转换需要的保护、限流元件都已经集成在板载线路里，用户使用时只需要分别给两侧对应接入对应的域电压、共地之后，就可以直接把需要转换的信号接到对应通道引脚，不需要额外计算分压电阻、匹配阻抗，大幅降低多电压系统的设计复杂度。模块的信号通道支持最高数MHz的通讯速率，覆盖绝大多数低速传感、控制信号的传输需求，不会因为电平转换环节引入明显的信号延迟，保证通讯时序的准确性。在安装边界上，模块两侧引脚的外伸空间只需要预留2mm以上的焊接操作空间即可，板身没有突出的结构件，既可以卧式贴装在PCB表面，也可以通过排针直立安装，适配不同的板卡堆叠空间需求，板边做了圆角处理，避免装配时划伤操作人员或者相邻的线路绝缘层。
