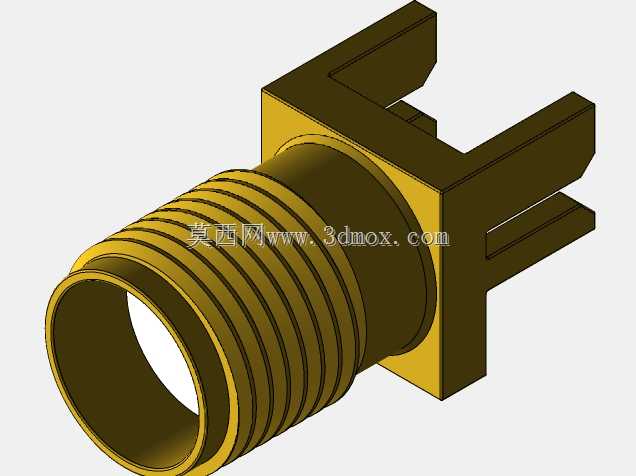

在无线通讯终端、射频测试设备、物联网传感节点的PCB板级设计中,板端射频连接的可靠性直接决定整机信号传输质量,这款贴片式SMA连接结构正是针对高密度板载射频连接场景开发的接口部件。日常选型中常会遇到板端射频接口占用空间过大、焊接后同轴度偏差导致驻波比超标、反复插拔后焊盘脱落等问题,这款结构在设计阶段就针对这些工程痛点做了针对性优化。从实际使用场景来看,这类连接器主要承担PCB板与外置天线、射频测试线缆之间的信号通路连接作用,常见于无线数传模块、蓝牙/WiFi通讯设备、射频识别读写器、小型化基站终端等产品上,工作频段覆盖DC到6GHz范围,能够满足绝大多数民用无线通讯设备的射频传输需求。结构设计上,主体采用外导体一体式机加工结构,
接触段采用标准SMA外螺纹接口,螺纹规格遵循SMA系列通用标准,内孔适配标准SMA公头插针,接触簧片采用弹性合金材质,保证多次插拔后接触电阻仍维持在毫欧级,避免信号传输过程中出现接触损耗波动。安装端采用卧式贴片结构,两个对称的焊脚直接贴合PCB表面焊盘,无需在PCB上开设过孔,能够适配厚度0.8mm到2.0mm的常规FR4板材,焊接后连接器主体与PCB板面平行,外置天线出线方向与板面相平,能够有效降低整机垂直方向的空间占用,适合对设备厚度有严格要求的便携类无线产品。设计过程中重点考量了焊接后的结构强度,安装法兰与焊脚之间做了加厚过渡处理,焊脚宽度经过优化,既保证回流焊过程中焊锡能够充分浸润,又避免焊盘过大导致焊接时连接器出现偏移。
外导体与安装法兰之间采用过盈压装结合电阻焊的固定方式,避免长期使用后接口出现松动,保证插拔过程中扭矩能够直接传递到PCB焊盘上,不会出现外导体跟转的问题。内导体接触件采用玻璃烧结绝缘子与外导体实现绝缘固定,绝缘子的介电常数经过匹配,保证接口处特性阻抗稳定维持在50Ω,减少信号传输过程中的反射损耗。从安装边界来看,连接器本体长度从接口端面到焊脚末端为11.2mm,法兰部分宽度为6.5mm,高度方向从PCB板面到接口顶端为5.8mm,PCB Layout时需要在接口对应位置预留避让区域,焊盘设计需要遵循射频阻抗匹配要求,信号焊盘与周围地焊盘的间距需要保证50Ω阻抗连续,两个固定焊脚需要与PCB地网充分连接,既起到结构固定作用,
也能够实现外导体的良好接地,降低信号辐射干扰。实际装配过程中,这款连接器适配标准回流焊工艺,焊接峰值温度可以承受260℃的无铅焊接要求,不会出现塑料部件融化、内部结构移位的问题。插拔寿命方面,按照标准SMA接口的测试要求,能够实现500次以上的反复插拔而不出现接触性能下降,满足消费类电子全生命周期的使用需求,也能够适配工业类设备定期维护、测试线缆反复连接的使用场景。在结构建模过程中,需要重点关注螺纹部分的建模精度,外螺纹的牙型、螺距需要严格符合SMA接口标准,避免装配时出现公头无法拧入或者配合间隙过大的问题;焊脚的共面度需要控制在0.1mm以内,保证回流焊时所有焊脚都能够与PCB焊盘充分接触,减少虚焊风险;内导体的伸出长度需要严格控制,保证与公头插针配合时接触深度符合规范,既不会因为接触过浅导致信号中断,也不会因为插入过深顶坏公头内部结构。对于结构设计人员来说,选用这类连接器时需要提前在PCB上预留对应的定位丝印,装配时可以通过丝印快速定位连接器位置,提高SMT贴片的加工效率;同时需要注意接口周围3mm范围内不要布置过高的元器件,避免公头拧入时与周边元件产生干涉。
