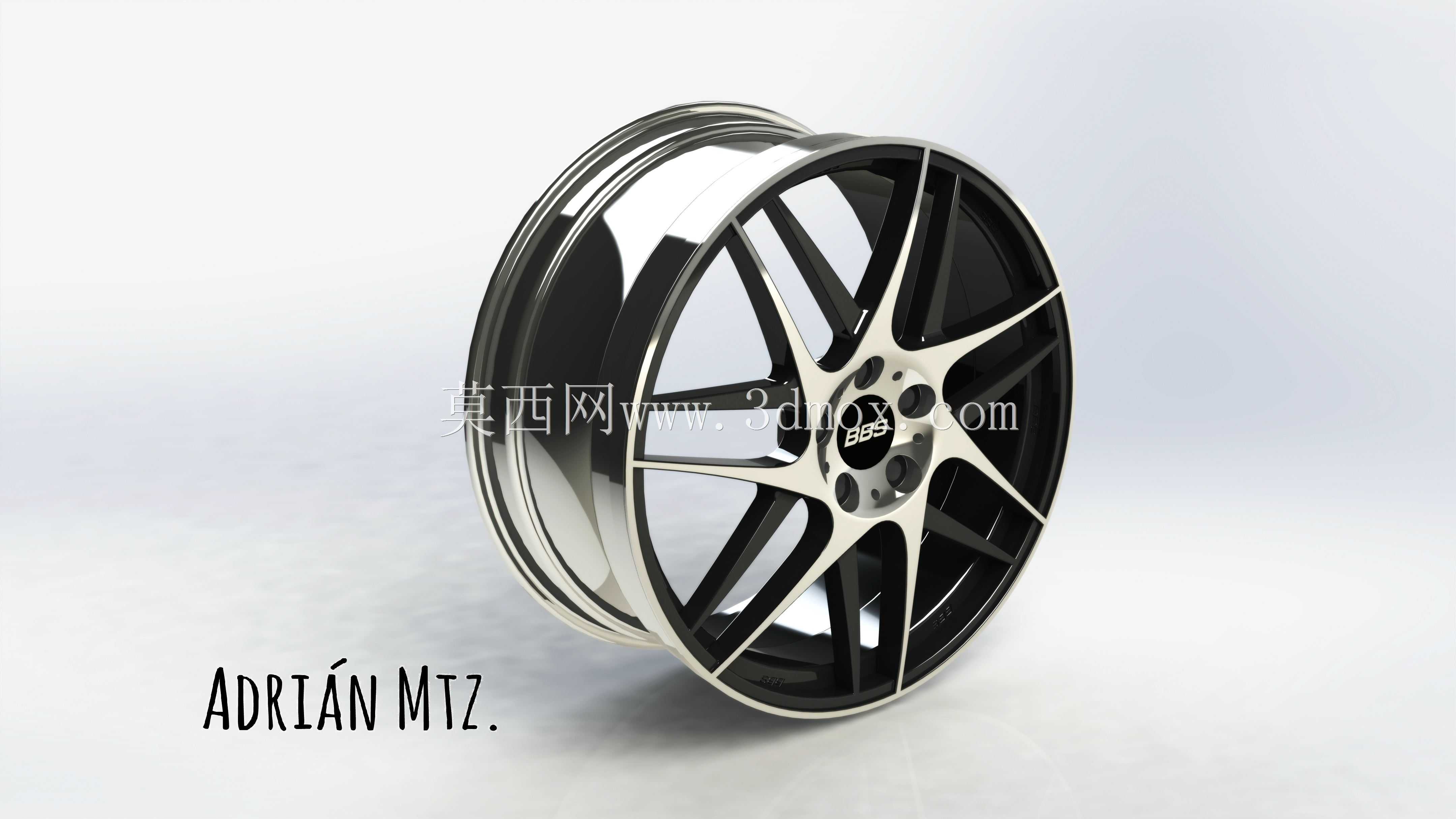

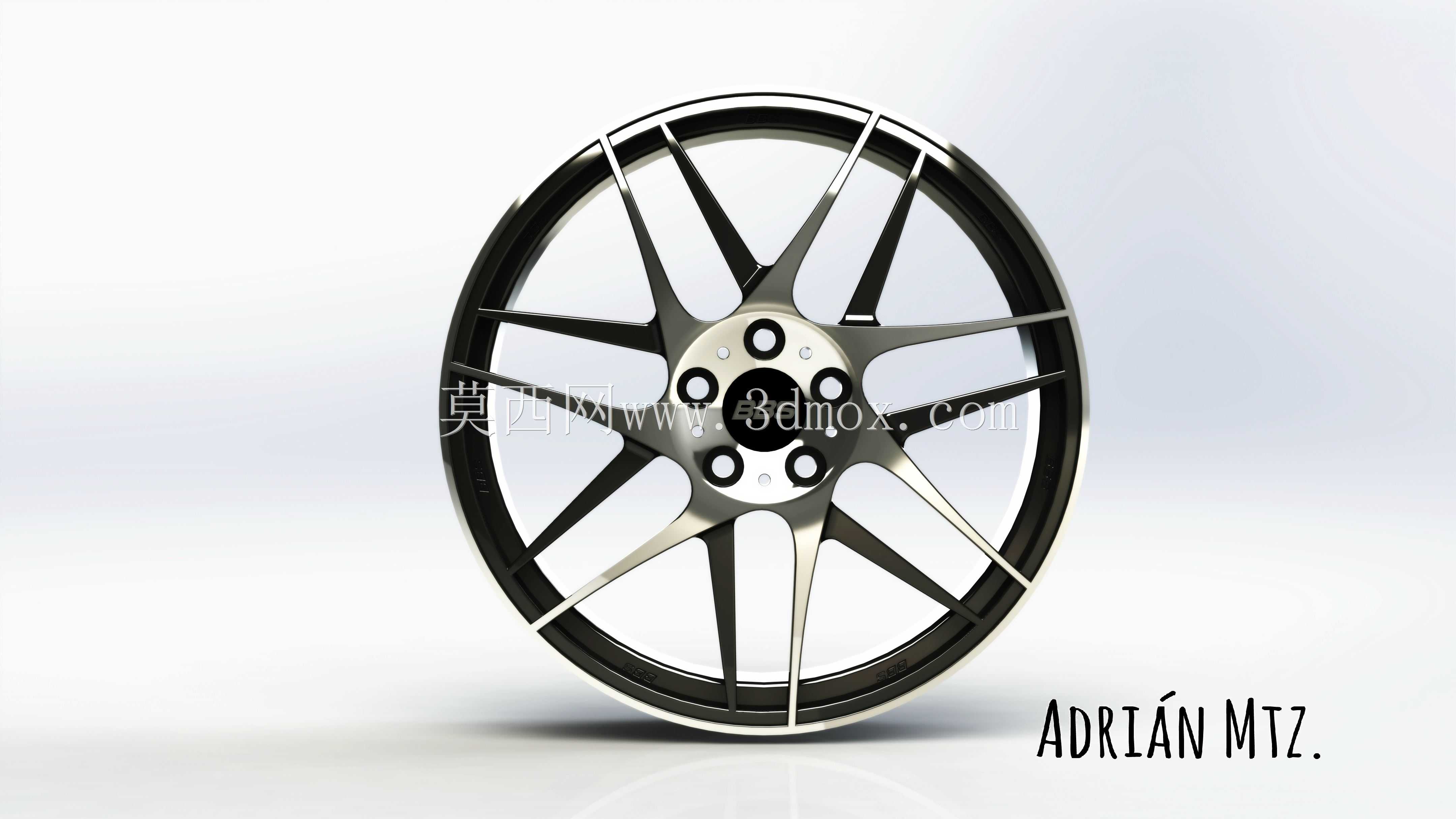

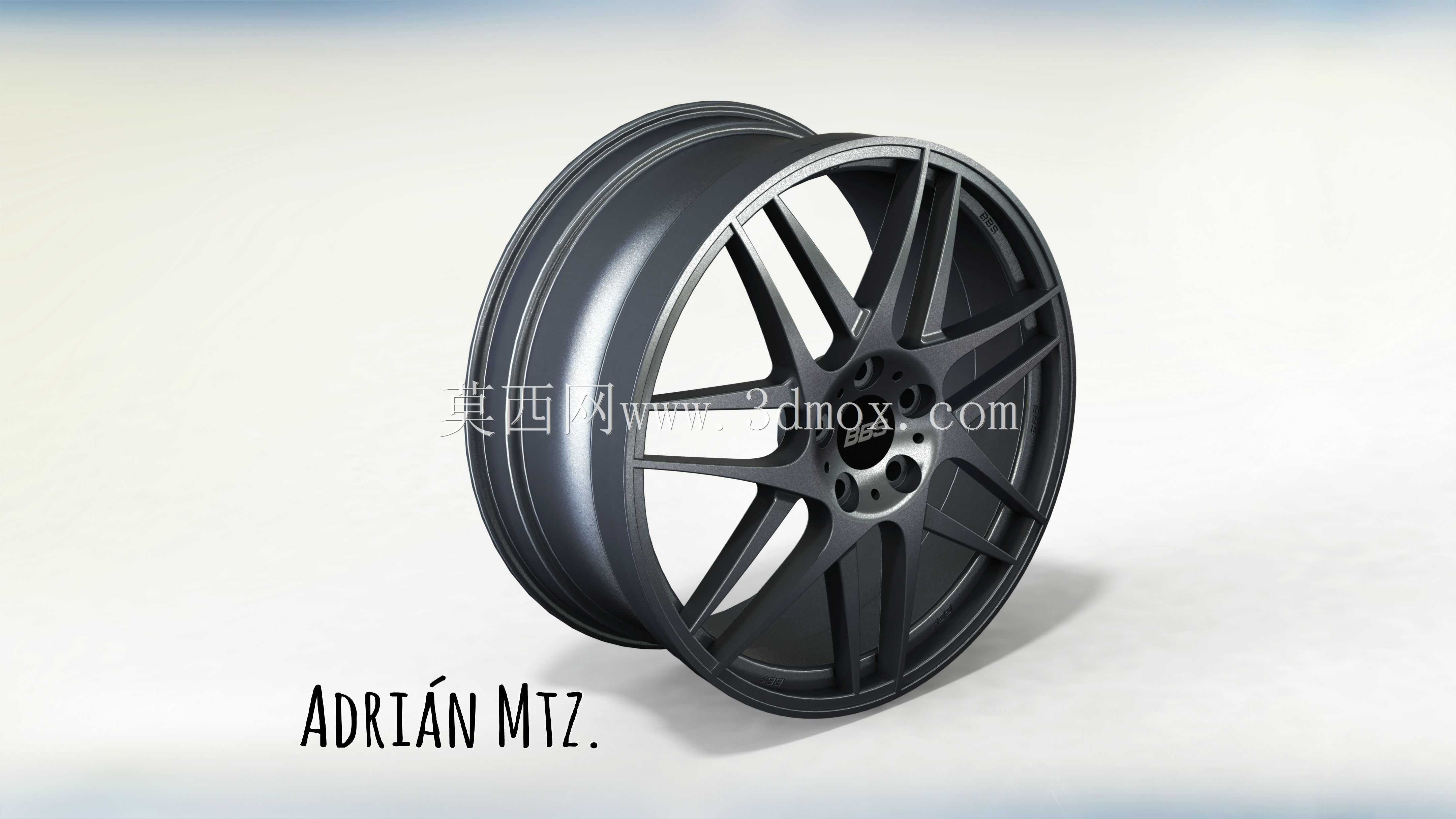

BBS CX-R 20英寸改装轮毂结构设计

　　在乘用车辆的行走系统改装与配套设计领域，轮毂作为连接轮胎与车轴传动端的核心承载部件，其结构合理性直接决定行驶过程中的载荷传递效率、动态平衡表现以及整车操控响应特性。这款20英寸规格的多辐式改装轮毂，主要面向民用乘用车的性能升级、外观个性化改装场景，适配多数采用五孔安装规格的家用轿车、运动型多功能车，可覆盖街道日常通勤、轻度赛道体验等不同使用工况的需求。

　　从结构功能层面来看，该轮毂采用深槽轮辋的经典结构设计，轮辋部分的胎圈座角度、凸缘宽度均严格匹配常规民用真空轮胎的安装尺寸要求，能够保证轮胎充气后与轮辋的贴合密封性，避免高速行驶过程中出现轮胎脱圈、慢泄气等安全隐患。辐条部分采用分叉式多辐布局，这种设计并非单纯追求外观视觉效果，每一组辐条的走向都对应安装孔位的载荷传递路径，车辆行驶过程中来自路面的纵向冲击、转向时的横向载荷、制动时的扭矩载荷，都可以通过辐条均匀分散到整个轮辋环向结构上，避免局部应力集中导致的辐条断裂、轮辋变形问题。

　　在设计思路的落地过程中，首先需要明确轮毂的安装边界参数：中心孔的直径尺寸需要匹配对应车型的轴头凸台尺寸，保证轮毂安装后与轴头的同轴度，减少高速转动时的径向跳动；五孔螺栓孔的分布圆直径、螺栓孔的倒角尺寸，都需要对应车型原厂轮毂螺栓的规格，确保安装时螺栓能够顺利穿入，紧固后轮毂与刹车盘、轴头的结合面完全贴合，无安装间隙。轮辋的偏距参数经过匹配计算，能够保证改装后轮胎与轮拱、悬挂摆臂、减震器等周边部件保留足够的安全间隙，即使在最大转向角度、悬挂最大压缩行程的工况下，也不会出现轮胎与车身部件剐蹭的问题。

　　辐条的背面设计有均匀分布的减重凹槽，在保证辐条截面抗弯、抗扭强度满足额定载荷要求的前提下，尽可能降低轮毂的整体重量，减少非簧载质量，提升悬挂系统的响应速度，改善车辆的操控质感。轮辋的气门嘴安装位预留了标准尺寸的安装孔，适配常规的橡胶气门嘴、金属防爆气门嘴，无需额外打孔加工即可完成装配。轮毂的中心盖安装位设计有环形卡扣槽，可匹配对应品牌的装饰中心盖，保证外观的完整性。

　　从实际使用的适配性来看，这款轮毂的结构设计兼顾了散热需求，多辐条之间的镂空区域能够在车辆行驶过程中引导气流穿过，带走刹车系统工作时产生的热量，降低刹车卡钳、刹车盘的工作温度，减少连续制动时的热衰减现象，提升制动系统的稳定性。轮辋的边缘做了加厚处理，在车辆意外蹭到路沿时，能够优先承受剐蹭冲击，保护轮胎胎侧不受损伤，同时避免轮辋边缘变形导致的轮胎密封失效问题。

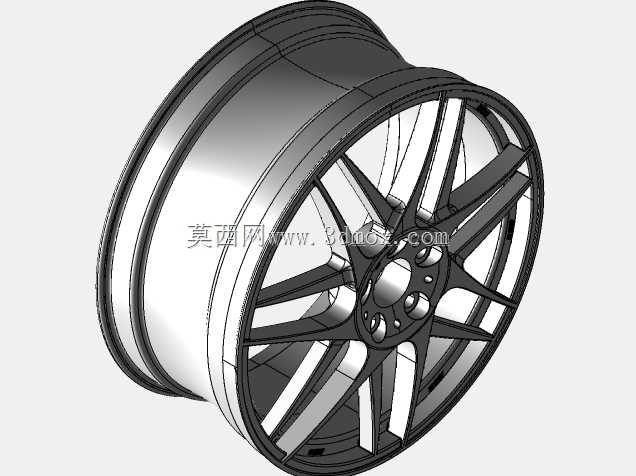

　　在建模实现过程中，轮辋的环向曲面需要保证足够的圆度公差，辐条与轮辋、辐条与中心安装盘的连接位置都做了圆弧过渡处理，避免直角结构带来的应力集中问题，所有的安装孔位都预留了足够的加工余量，可直接对接后续的数控加工、铸造工艺环节，不需要额外进行结构补正。中心安装盘的结合面设计为平整的机加工面，保证安装时的贴合精度，减少动平衡调试时的配重块添加量，提升轮毂高速转动时的稳定性。
