贴片式发光二极管封装结构三维数模

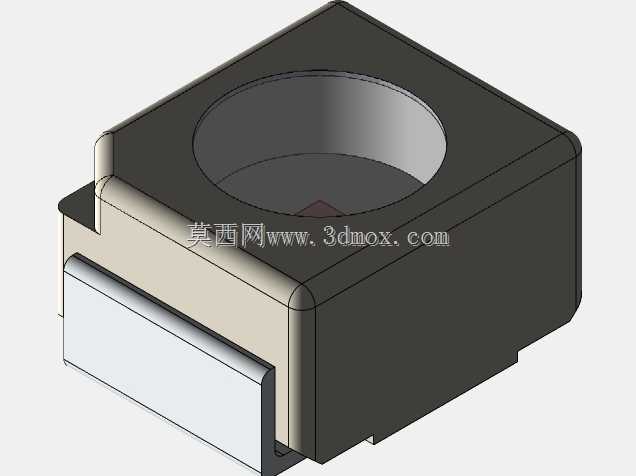

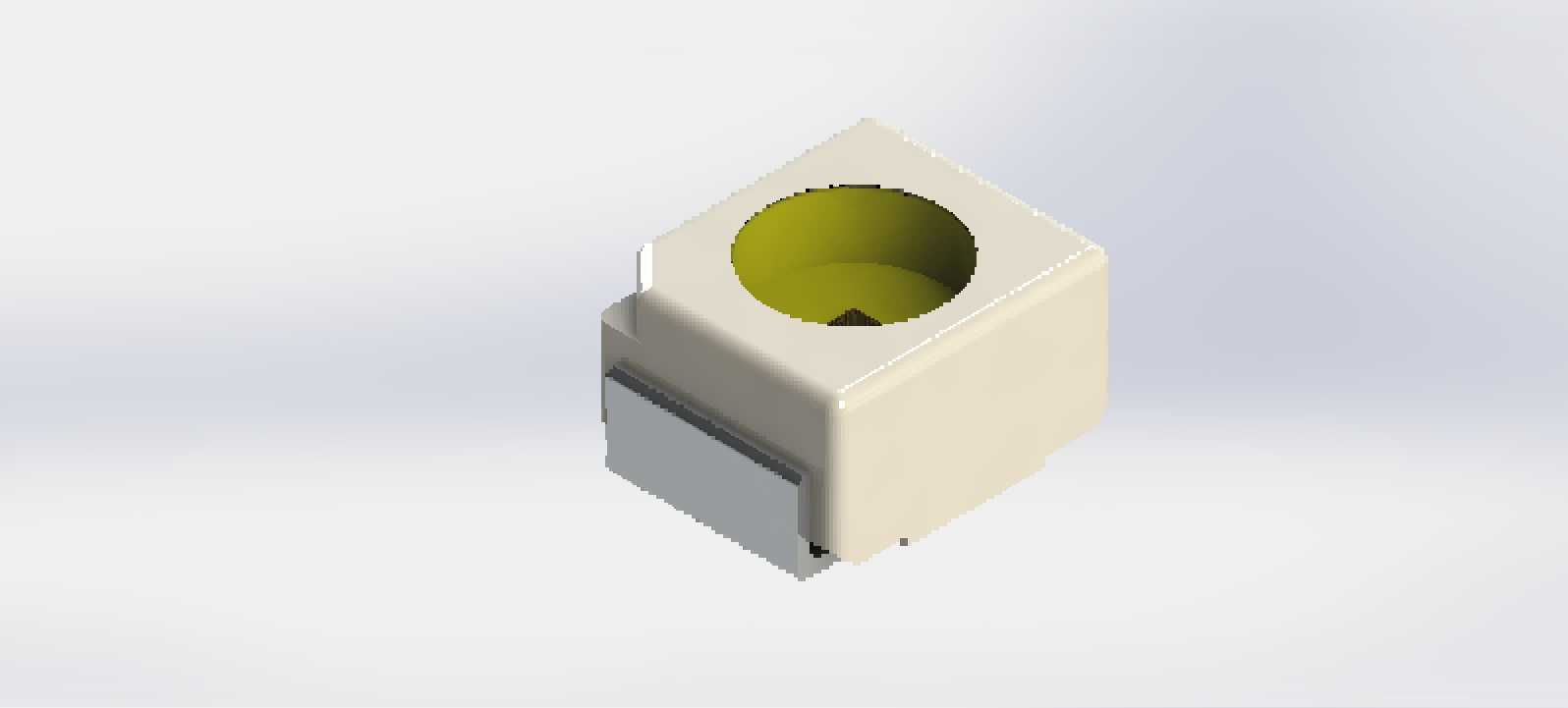

　　这款贴片式发光二极管的三维数模，还原了表贴封装光电元件的完整结构细节，在做消费类电子、工业控制板卡的PCB布局、结构干涉校验时，能直接调用完成装配匹配，不用反复核对元件规格书的安装边界参数。日常做便携检测设备的状态指示模块设计时，这类表贴LED是板上最常用的光电指示元件，很多新手工程师在布局时容易忽略元件本体的高度差，导致后期装外壳时出现顶壳、导光柱对位偏移的问题，这个数模把封装本体的外形轮廓、引脚共面度、顶部发光腔的凹陷结构都做了精准还原，导入PCB装配环境后就能直接校验和周边元件、壳体结构的间隙。从结构设计逻辑来看，这款封装采用方形塑壳主体，顶部预留内凹的圆形发光腔，腔体内壁做了哑光反光面处理，能把芯片发出的光线向正面方向汇聚，

　　减少侧向漏光，提升正面发光的可视角度范围内的亮度均匀性；底部的金属引脚采用翼型弯折设计，焊接时焊锡能顺着引脚弯折面形成均匀的焊缝，同时保证元件和PCB板面的贴合度，避免回流焊过程中出现立碑、偏移的焊接缺陷。在实际设备应用场景里，这类SMD LED覆盖了极宽的使用范围，小到随身数码产品的电源状态提示、充电指示，大到工业控制柜的面板信号指示、传感器模块的工作状态反馈，甚至车载电子的按键背光、故障提示灯，都会用到同规格的表贴发光元件。做结构设计时，首先要关注的就是元件的安装边界：本体的长宽尺寸决定了PCB上需要预留的焊盘间距，本体高度决定了外壳上导光结构的下沉深度，发光腔的圆心位置要和外壳导光柱的中心完全同轴，偏差超过0.

　　2mm就会出现光线偏斜、亮斑不均的问题。数模里还原的塑壳侧壁拔模角度，也能帮助工程师在做周边限位结构设计时预留合理间隙，避免组装时刮蹭元件本体造成封装破损。另外，这款封装的引脚伸出长度、引脚厚度参数，也能给焊盘设计提供参考，保证焊接时的润湿性足够，减少虚焊风险。很多工程师在做光电类板卡设计时，往往只关注元件的电气参数，忽略结构尺寸的匹配，比如导光柱和LED顶部的距离留得过大，会导致光线发散严重，指示亮度不足；距离留得过小，组装时会压到LED封装本体，长期使用后可能出现封装开裂、芯片失效的问题。调用这个精准的三维数模，就能在设计阶段直接模拟装配状态，把导光柱的安装距离、周边元件的安全间隙、焊盘的匹配尺寸都校验到位，

　　省去后期打样后反复调整结构的麻烦。在做高密度PCB布局时，这类表贴元件的占位空间也需要精准核算，数模还原的本体边角圆角、引脚弯折后的突出尺寸，能帮助工程师在有限的板卡空间内合理排布元件，避免出现元件之间的干涉，同时满足生产时的贴片机拾取、焊接的工艺空间要求。不同于插件式LED，表贴封装的元件没有长引脚，抗振动性能更好，在有振动工况的工业设备、车载设备上使用时，不会出现引脚疲劳断裂的问题，这款数模里也体现了封装底部和PCB贴合的平整面设计，焊接后元件和板面的结合强度更高，能承受一定的冲击振动载荷。在做产品的三防涂覆工艺设计时，也能通过数模确认发光腔的位置，涂覆时做好遮蔽，避免三防漆进入发光腔影响透光效果。
