直齿内啮合传动齿轮三维结构设计

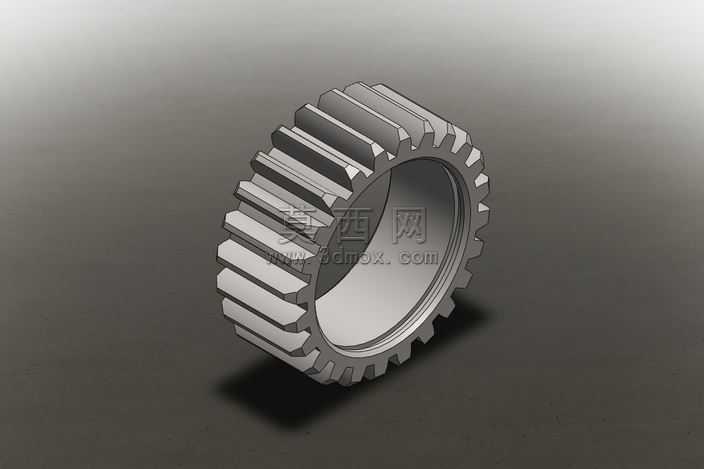

本作品为直齿内啮合圆柱齿轮的三维参数化设计模型，建模过程以机械设计手册中圆柱齿轮的标准参数为核心依据，首先通过齿廓渐开线方程完成齿形曲线的精准绘制，保证齿形的啮合精度符合传动设计要求。建模阶段先构建齿轮的内圈基准面与外圈齿顶圆基准，通过拉伸特征生成齿轮的基体结构，再对单个齿槽进行切除特征绘制，通过圆周阵列命令完成全部轮齿的均匀排布，确保每个轮齿的齿距、齿厚参数完全一致，避免出现啮合卡滞的问题。模型的结构设计充分考虑内啮合齿轮的传动特性，内圈设置为光滑的安装配合面，可与对应传动轴或支撑结构完成装配，轮齿的齿向采用直齿设计，加工难度低、传动无轴向力，适合平行轴间的动力传输场景。材质渲染阶段选用合金结构钢的金属材质，对齿面做了精加工质感处理，还原实际工业齿轮的表面粗糙度效果，基体部分保留调质处理后的哑光金属质感，通过光影渲染突出轮齿的轮廓立体感与结构细节，清晰展现齿根、齿顶、齿面的过渡结构。设计过程中严格遵循齿轮传动的设计规范，对齿根圆角做了标准化处理，降低应力集中风险，提升齿轮的传动承载能力与使用寿命，模型的所有结构参数均可直接对接生产加工环节，也可用于传动系统的装配仿真、运动干涉检查与动力学分析，为机械传动系统的设计优化提供精准的三维模型支撑。
