高校教学用活塞分配工位三维结构设计

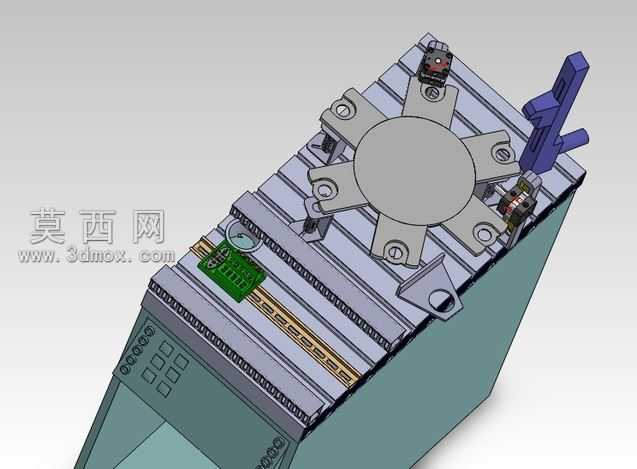

本模型为高校教学场景使用的活塞分配实训工位三维设计，整体采用工业铝型材搭建基座框架，兼顾结构刚性与拆装便捷性，适配教学场景下的反复调试、拆解演示需求。建模阶段以实际教学工位的功能逻辑为核心，先完成铝型材基座的参数化搭建，精准预留各功能组件的安装定位孔位，保证后续装配的同轴度与位置精度。上部核心功能区设计了六工位旋转载台，用于承载待分配的活塞类工件，载台周边对称布置多组定位夹紧模块，每组模块采用标准化快装结构，可根据不同规格活塞的尺寸快速调整夹持范围，适配多规格教学演示需求。载台侧方设置立式拨料导向机构，采用工程塑料材质建模并赋予对应的哑光蓝材质，与金属材质的载台、机架形成清晰的视觉区分，方便教学过程中直观展示物料流转的动作逻辑。基座侧面集成了控制模块安装位，预留了电气元件的布线槽与接口位置，模型中还原了接线端子、控制按钮组的细节结构，完整呈现实训工位的机电一体化布局。渲染阶段采用哑光工业灰作为基座主体材质，金属加工件赋予不锈钢拉丝质感，功能区分件采用高辨识度的彩色材质，既还原工业设备的真实质感，又能让各功能模块的边界清晰可辨，方便教学演示时快速识别不同组件的功能。结构设计上充分考虑教学场景的安全性与易用性，所有运动部件均设置限位结构，机架边角做倒角处理，整体装配逻辑完全遵循实际工业设备的装配规范，可作为自动化实训教学的演示载体，也可用于同类小型物料分配工位的结构参考。
