克鲁斯德马耳他曲柄摇杆联动机构

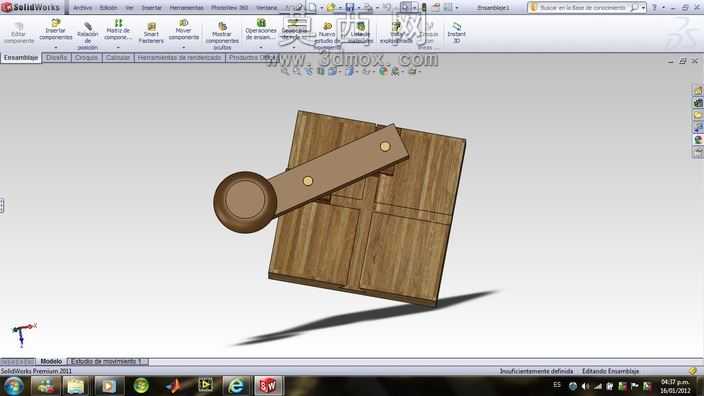

本作品为基于SolidWorks平台搭建的克鲁斯德马耳他曲柄摇杆联动机构三维模型，建模过程严格遵循机械设计的尺寸规范与装配逻辑，从基础草图绘制开始，先对每一个独立构件进行参数化建模：首先绘制方形安装基板的草图，通过拉伸凸台命令生成具有木质纹理质感的基板实体，对基板表面的十字拼接缝隙进行细节刻画，通过分割线与凹凸特征还原拼接木板的真实结构；其次完成长条形摇杆的建模，对摇杆两端的铰接孔进行精确的同轴度约束设置，孔位尺寸与铰接销轴完全匹配，保证后续装配的转动自由度符合设计要求；最后完成端部圆形配重块的建模，通过旋转凸台命令生成带圆弧过渡的配重实体，边缘做圆角处理避免应力集中的结构缺陷。材质配置阶段，为所有木质构件添加胡桃木纹理材质，调整纹理映射方向与木板拼接方向保持一致，设置合适的粗糙度与反射参数模拟实木的哑光质感，铰接销轴位置添加金属材质，设置轻微的金属光泽与磨损质感，区分不同构件的材质属性。装配环节采用自下而上的装配流程，先将方形基板设置为固定构件，再依次添加摇杆与配重块，通过同轴心配合、重合配合完成铰接位置的约束，保留摇杆绕铰接点的转动自由度，添加运动算例模拟摇杆沿预设轨迹的往复摆动过程，验证机构运动过程中无干涉、无卡滞问题。渲染阶段采用软件内置的Photoview360渲染工具，添加柔和的环境光源，调整阴影参数让构件投影自然柔和，对机构运动的极限位置进行渲染输出，清晰展示机构的运动行程与构件配合关系，模型完整还原了克鲁斯德马耳他机构的传动特性，可用于机械原理教学演示、传动机构方案验证等场景，所有特征参数均可编辑，方便后续根据实际需求调整构件尺寸与传动比例。
