双节十字轴式万向联轴器结构设计

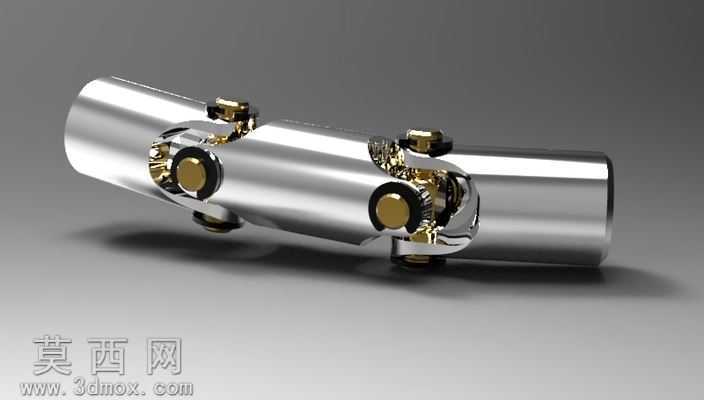

本作品为双节十字轴式万向联轴器的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先梳理十字轴万向节的传动逻辑，以单节十字轴万向节为基础单元，通过中间连接轴将两组万向节串联，实现更大角度范围的扭矩传递，同时规避单节万向节传动时的转速波动问题。建模过程中严格遵循机械设计公差规范，对十字轴的轴颈、轴承衬套、连接叉的耳孔、锁紧螺栓的配合面均做了精确的尺寸约束，保证各部件装配时无干涉，可实现完整的转动仿真。材质渲染阶段，针对联轴器不同部件做了差异化材质设定：主体连接轴与连接叉采用抛光不锈钢材质，调整金属粗糙度参数模拟精加工金属表面的高光反射效果，还原金属零件的冷冽质感；十字轴与内部轴承部件采用黄铜与轴承钢搭配的材质方案，区分不同功能零件的视觉层次；锁紧螺栓采用发黑处理的高强度钢材材质，表面添加细微的磨砂纹理，还原工业紧固件的真实外观。结构设计上，两组十字轴万向节对称布置在中间轴两端，连接叉采用剖分式锁紧结构，通过端部的锁紧螺栓实现与外接传动轴的抱紧固定，无需额外加工键槽即可完成装配，适配多种直径的传动连接需求；十字轴轴颈处预留了轴承安装位，可配套滚针轴承降低转动摩擦，提升联轴器的传动效率与使用寿命。设计思路围绕大倾角传动场景的使用需求展开，相较于单节万向节，双节结构可补偿更大的轴向与角度偏差，适用于传动轴线存在偏移、工作过程中存在角度摆动的机械传动场景，建模完成后通过干涉检查验证了全角度转动下各部件无碰撞，可直接用于装配验证、运动仿真以及工程出图参考，渲染阶段采用影棚级柔光布光，突出金属零件的轮廓与材质细节，清晰展示联轴器的内部结构与装配关系。
