L型支架式传感安装固定支座结构

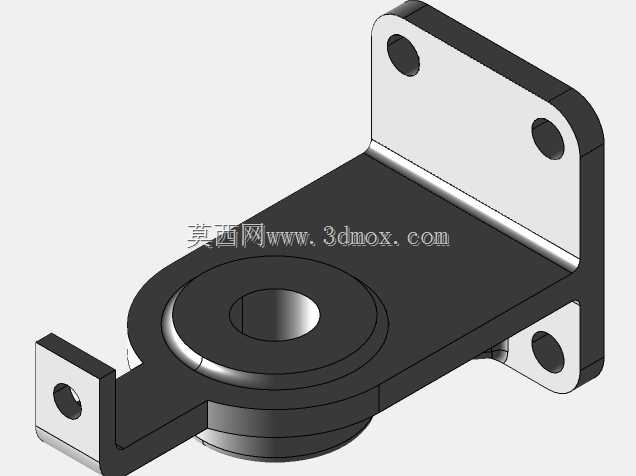

　　在工业传感检测工位的布局中，这类带多安装面的固定支座是衔接传感元件与设备机架的核心衔接构件，常见于自动化产线的位置检测、位移反馈、限位触发等场景，不管是输送线的工件到位检测、工装夹具的行程确认，还是小型设备的状态传感安装，都需要这类支座来保证传感元件的安装刚性与位置精度，避免设备运行过程中的振动导致传感位置偏移，引发检测误判。从结构设计来看，这个支座采用一体化折弯式的L型主体构型，主承载面为水平布置的厚板结构，中心预留的阶梯通孔是传感元件的核心安装位，孔位的台阶设计可以直接承托传感主体的轴肩，不需要额外加装衬套就能限制传感元件的轴向窜动，安装时传感元件从下方穿入孔位后，依靠轴肩定位再配合端部锁紧件就能完成固定，装配步骤非常简洁，

　　适合产线快速换型时的传感元件拆装调整。垂直布置的立板是主安装面，上面开设两个同轴的圆形安装孔，孔位间距经过标准化适配，能直接匹配市面上多数工业铝型材的安装槽距，也能适配钢板机架的预留孔位，安装时可以通过两个螺栓完成支座与机架的刚性连接，双孔设计也能避免支座运行中绕单螺栓转动，保证安装姿态稳定。除了主立板的安装位，水平承载面的前端还延伸出一个带单孔的小型安装耳，这个结构是为了适配特殊安装场景下的辅助固定，当设备安装空间局促、无法使用主立板完成固定时，可以通过这个前端耳片配合单螺栓完成支座的悬臂式安装，也可以在这个耳片上加装限位挡片，配合传感元件完成触发位置的微调，不需要额外加工辅助支架。从安装边界来看，

　　这个支座的整体外轮廓没有多余的外凸结构，所有安装孔的孔边都做了倒角处理，避免安装时螺栓刮伤孔壁影响装配精度，水平承载面的厚度经过受力校核，当搭载常规重量的工业传感元件时，即使设备运行产生持续振动，承载面也不会出现下挠变形，保证传感元件的检测端面始终与被测面保持预设的间距。立板与水平承载面的衔接位置做了圆弧过渡处理，没有尖锐的应力集中角，在长期受振动载荷的工况下，衔接位置不会出现疲劳开裂的问题，整体结构的材质适配常规的碳钢喷塑或者铝合金阳极氧化工艺，不管是普通车间的常规工况，还是有轻度腐蚀的涂装、清洗工位，都能满足长期使用的防护需求。在实际选型应用时，需要注意中心安装孔的孔径要匹配所选传感元件的主体外径，

　　立板的安装孔位要提前核对机架侧的预留孔间距，前端耳片的安装孔可以根据现场需求搭配不同长度的螺栓，当需要调整传感检测距离时，可以松开主立板的安装螺栓，沿机架的安装槽微调支座的前后位置，调整到位后再锁紧螺栓即可，不需要重新打孔，适配现场调试的灵活需求。这类支座的结构没有多余的复杂曲面，加工时可以采用板材折弯后铣削安装孔的工艺，批量生产时成本可控，同时一体化的结构比分体拼接的支架刚性更好，没有拼接缝隙带来的装配误差，能更好地保证传感元件的位置稳定性，减少日常运维中的校准频次。
