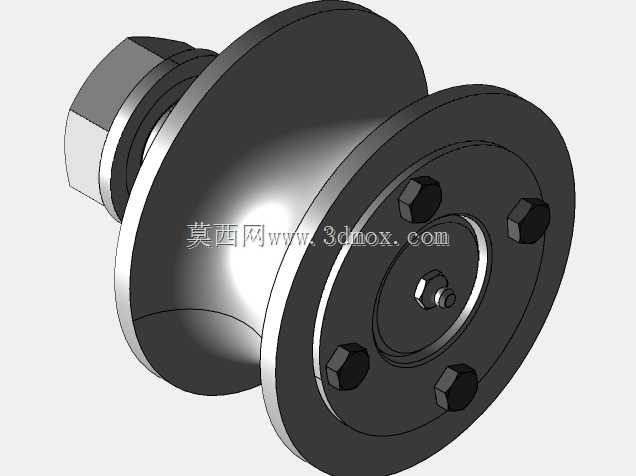

带安装法兰的螺栓型轨道导向滚轮结构

　　这类带安装法兰的螺栓型滚轮，常被用在各类轻型输送线、自动化移载设备、仓储滑移货架、门窗滑动机构以及小型轨道行走装置上，作为承载与导向的核心接触部件，替代传统滑动摩擦结构来降低运行阻力，减少部件磨损速率。从结构设计来看，主体轮体采用中部内凹的弧面轮廓，轮缘两侧做了等直径的挡边凸起，适配圆形截面轨道或者带凸缘的导向轨使用，运行时轮面与轨道接触区域为连续曲面，接触应力分布更均匀，不会出现尖锐棱边卡滞、啃轨的问题，同时两侧挡边可以限制轮体相对轨道的横向窜动，保证行走轨迹的直线度，不需要额外加装侧向导向轮就能满足常规导向需求。轮体一侧集成了六角头螺栓轴结构，安装端的螺纹段可以直接穿过设备安装板，通过配套的六角薄螺母锁紧固定，

　　不需要额外加工轮轴安装孔、配置轴承座等附属结构，大幅简化安装端的结构设计，减少装配工序的零件数量，对于小载荷的行走场景来说，这种集成式轴的设计能有效压缩安装空间，整体结构的轴向尺寸更紧凑。轮体的法兰端面上均匀布置了四个内六角沉孔，这部分结构一方面可以作为轮体本身加工时的装夹定位基准，保证轮面与安装轴的同轴度，控制旋转时的径向跳动量，另一方面在需要传递扭矩、或者轮体需要和外部传动件连接的场景下，可以通过沉头螺钉将轮体与外部连接件刚性固定，避免轮体相对轴出现打滑转动的情况。法兰端面中心位置设置了带锥面的中心孔，既符合机械加工时的顶尖定位工艺要求，保证轮体内外圆的同轴度公差，也可以在装配时作为注油孔，向内部的摩擦副注入润滑脂，

　　降低长期运行的磨损量，延长部件的维护周期。从安装边界来看，螺栓轴的六角头对边尺寸、螺纹段长度都做了标准化适配，常规厚度的设备安装板都可以直接穿装，螺母锁紧后六角头与安装板表面贴合，能承受一定的倾覆力矩，轮体的最大外径、两侧挡边的厚度都经过尺寸校核，在对应规格的轨道上运行时，轮缘与轨道侧面的预留间隙控制在合理范围，既不会因为间隙过小出现卡滞，也不会因为间隙过大出现脱轨风险。轮体的承载面做了表面硬化处理，表面硬度满足常规工况下的耐磨要求，在无强冲击、常温干燥的工作环境下，长期运行不会出现明显的压痕、凹陷变形。这类滚轮的设计思路本质是将轮体、安装轴、锁紧结构做集成化设计，把原本需要多个零件组装的滚轮组件整合为一个整体部件，

　　降低设计人员的选型难度，装配时不需要进行轴承压装、轴系配做等复杂工序，直接通过螺母锁紧即可完成安装，对于批量生产的设备来说，能有效降低装配工时，减少因多零件装配带来的累积误差，提升设备运行的稳定性。在实际选型应用时，需要根据实际承载的径向载荷、运行线速度来匹配对应规格的滚轮，注意安装板的开孔尺寸要与螺栓轴直径适配，锁紧时的扭矩要符合螺纹连接的规范，避免扭矩过大导致螺栓轴变形，影响轮体的旋转灵活性。轮面的弧面曲率要和配套使用的轨道曲率匹配，保证接触区域为面接触而非点接触，降低接触应力，避免轮面过早出现疲劳点蚀。
