汽车通风打孔式制动盘结构设计

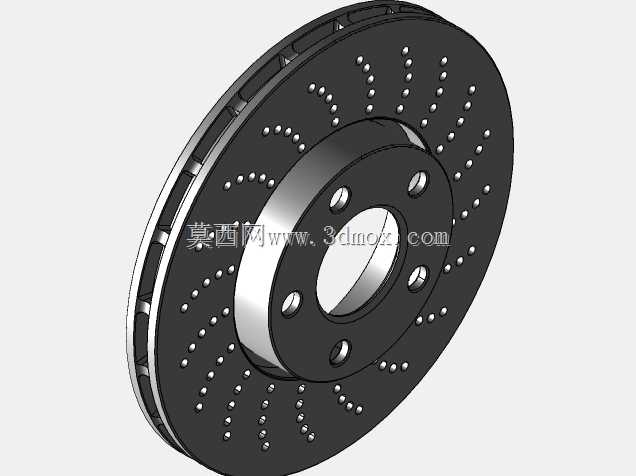

　　在乘用车、轻型商用车的盘式制动系统中，制动盘是直接承担制动力矩输出的核心摩擦副部件，其结构设计合理性直接决定车辆制动效能、热衰退抗性与连续制动稳定性，是底盘制动系统开发中需要重点校核的安全类零部件。这款打孔通风式制动盘的设计，首先围绕高频制动工况下的热管理需求展开，区别于实心制动盘仅靠盘面与空气对流散热的结构，其采用双层盘体中间设置径向通风流道的结构，车辆行驶过程中，轮辋带动的气流会顺着通风道从盘体内径侧向外径侧高速流过，持续带走摩擦产生的热量，避免连续制动时盘体温度过高导致摩擦系数骤降引发制动失效。盘面的阵列打孔设计并非单纯的装饰性结构，一方面可以在制动过程中快速排出摩擦片与盘面之间的空气，

　　避免高压气膜形成导致摩擦副贴合不良引发制动疲软，另一方面打孔结构增加了盘面与空气的接触面积，进一步提升散热效率，同时在雨天行驶时，打孔可以快速破除盘面水膜，缩短湿滑路面的制动响应时间，避免水衰退现象影响行车安全。从安装边界来看，该制动盘中心设置定位止口，与轮毂轴头的定位轴径采用过渡配合，保证盘体旋转时的同轴度，避免制动抖动；止口周围均匀分布5个螺栓过孔，匹配轮毂的固定螺栓，安装时螺栓按照对角顺序按规定扭矩拧紧，可保证盘体端面跳动量控制在0.05mm以内，避免制动时方向盘抖动的问题。盘体的摩擦面采用等厚度设计，预留了足够的磨损余量，当摩擦面磨损至极限厚度标记时需及时更换，避免盘体强度不足引发开裂风险。设计过程中，首先根据整车轴荷参数、

　　最高车速、最大制动减速度要求，计算制动盘需要承受的最大制动力矩与热负荷，确定盘体的有效摩擦半径、外径与厚度参数，通风道的截面形状采用流线型设计，减少气流通过时的阻力，提升通风散热效率，打孔的孔径与分布密度经过反复校核，既保证足够的散热与排水排气效果，又不会过度削弱盘体的结构强度，避免在高强度制动时盘体出现应力集中导致开裂。在实际装车应用中，这类打孔通风制动盘多用于家用轿车、SUV的前轮制动系统，因为前轮承担了整车70%以上的制动力，热负荷更高，对制动盘的散热能力要求更严格，相比普通实心盘，其连续制动10次后的制动效能衰减率可降低30%以上，同时打孔结构可以在制动时刮除摩擦片表面的磨屑，减少磨屑在摩擦面之间的研磨作用，

　　降低制动异响的发生概率。需要注意的是，这类打孔制动盘在匹配摩擦片时，需要选用适配的少金属或陶瓷配方摩擦片，避免过硬的摩擦片材质导致打孔边缘出现异常磨损，缩短制动盘的使用寿命。建模过程中，对盘体的所有圆角过渡处都做了应力释放处理，尤其是通风道与内外盘体的连接位置、安装孔周边的应力集中区域，都采用了圆滑过渡结构，避免制动过程中热应力与机械应力叠加导致盘体出现裂纹，盘体的动平衡精度按照G16等级设计，出厂前需要做动平衡校正，避免高速旋转时产生离心振动，影响行驶平顺性。
