管式桁架结构摩托车承载车架设计

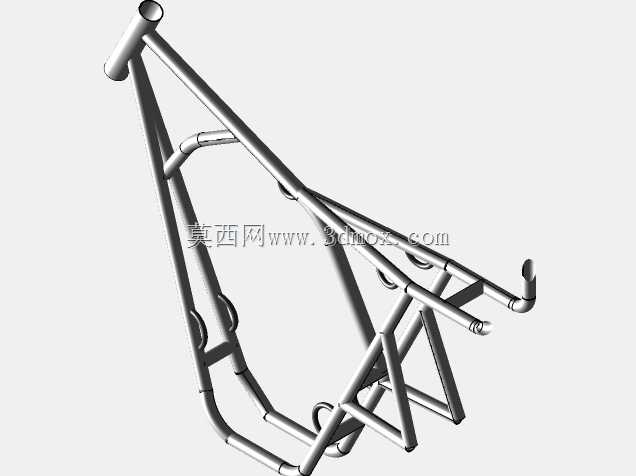

　　这款车架采用圆管拼焊的桁架式结构，核心作用是作为两轮摩托车的整体承载基体，整合动力单元、行走系统、操控部件、覆盖件与驾乘人员的全部载荷，是摩托车整车性能的核心结构基础。从实际应用场景来看，这类车架多用于中小排量跨骑式摩托车，适配非铺装路面通勤、日常道路代步、轻型越野穿越等多种使用场景，结构强度冗余能够覆盖常规使用中的冲击载荷，包括过坑时的垂直冲击、转向时的侧向扭力、加减速时的纵向拉扯力，同时兼顾整备质量控制，避免过重的车架影响车辆操控灵活性。

　　从设计思路层面拆解，这款车架优先采用空间三角形桁架布局，所有主管、辅管的连接节点都通过管材相贯线切割后拼焊成型，没有多余的拼接板材，最大化利用管材的轴向受力特性——圆管在承受拉压、弯曲载荷时的截面力学性能优于同重量的型材折弯结构，同时在应力集中的关键位置，比如车头转向立管连接处、后摇臂安装轴座位置、发动机悬挂点位，都额外增加了补强短管或者衬套结构，避免长期交变载荷下出现焊缝开裂、管材变形的问题。车头转向立管采用加厚壁管设计，内置转向轴承安装位，其安装角度直接决定车辆的拖曳距与转向特性，立管与主主管的焊接角度经过匹配调校，兼顾低速转向灵活性与高速行驶的直线稳定性。

　　从安装边界与尺寸逻辑来看，车架前部的转向立管内径适配常规摩托车转向轴承组，上部预留了车把安装座的固定点位，下部预留前减震器上联板、下联板的转动空间，不会出现转向过程中减震筒与车架主管干涉的问题。车架中部的三角形空腔是动力单元安装位，预留的发动机悬挂点分为上下两组，上悬挂点连接发动机缸头位置，下悬挂点连接发动机曲轴箱位置，点位间距适配常见的单缸卧式、立式小排量发动机，安装后发动机曲轴中心与后摇臂轴中心的相对位置经过校准，能够保证传动链条在后轮上下跳动过程中的张紧度变化处于合理区间，减少链条磨损与传动异响。车架后部的后叉安装位同轴度精度控制严格，保证后摇臂转动时没有卡滞、偏摆，两侧的后减震器安装座间距适配常规双枪后减震的安装尺寸，上部的尾架延伸管可用于安装后坐垫、后挡泥板、尾灯总成等部件，管材上预留的多个安装孔位可直接固定线束卡扣、燃油箱安装胶垫、侧盖固定卡扣，不需要后期额外打孔破坏管材结构强度。

　　从功能特性上看，这款桁架式车架相比板式车架拥有更好的韧性，在受到较大冲击时管材可以通过微小的弹性形变吸收部分冲击能量，提升驾乘舒适性，同时开放式的管架结构有利于发动机散热，行驶过程中气流可以直接穿过车架间隙带走发动机热量，避免封闭式车架导致的热量积聚。车架的管材壁厚经过梯度设计，主承载路径上的主管采用较厚壁管，辅助支撑的辅管采用稍薄壁管，在保证整体强度刚度满足使用要求的前提下尽可能降低自重，焊接位置全部采用满焊工艺，焊缝打磨平滑减少应力集中点，所有安装孔位都在焊接工装夹具上完成定位钻孔，保证各部件安装后的相对位置精度，减少整车装配时的调整工作量。在实际选型适配时，需要注意车架的整体宽度不能超过整车设计的宽度限值，脚踏安装位的突出量需要满足驾乘人员的脚部放置空间，同时车架最低点的离地间隙要匹配车辆通过性要求，避免越野或者过坎时车架底部剐蹭地面，燃油箱安装位的弧度需要与油箱底部造型贴合，保证胶垫受力均匀，不会出现行驶中油箱松动异响的问题。
