法兰式带轮安装座结构设计方案

项目分类:通用机械零部件 发布时间:2022-03-16 ID:579454
  • 法兰式带轮安装座结构设计方案

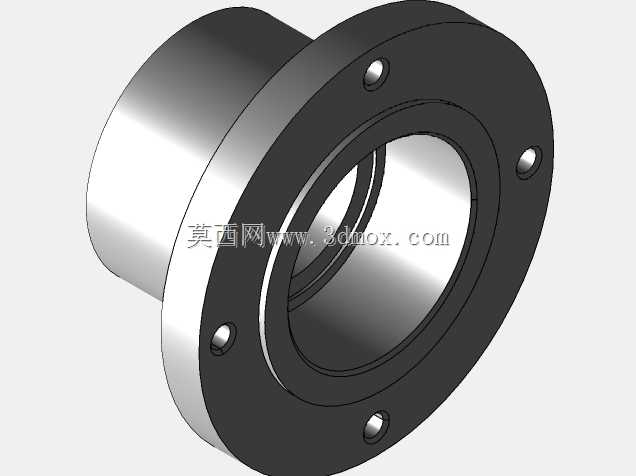

  在中小功率传动系统的布局中,这类带法兰凸缘的带轮安装结构,常被用在空间紧凑、需要轴向定位精度的传动工位,比如小型输送线的动力输入端、检测仪器的进给传动单元、轻工包装设备的同步传动节点,区别于普通悬臂式带轮安装结构,这种带一体式法兰的设计,能直接通过端面的安装孔固定在设备墙板或者安装立板上,不需要额外配置轴承座支架,大幅压缩传动单元的轴向安装空间。从结构功能来看,该零件一端为空心圆柱轴段,内孔可直接穿装传动轴或者作为轴承安装位,用来承载带轮运转时的径向载荷,另一端的圆盘法兰上均匀分布了4个沉头安装孔,安装时可以从法兰外侧穿入内六角螺钉,直接将整个组件锁紧在安装基准面上,法兰端面与安装面贴合后,能保证带轮的回转中心与安装基准面垂直,

  避免带轮运转时出现偏摆,降低传动带的异常磨损。设计过程中,首先要确定内孔与配合轴的公差配合,若作为轴承安装位,内孔公差通常选H7级,保证轴承外圈的装配精度,若直接与传动轴配合,则根据载荷性质选择过渡配合或者小间隙配合,方便装配拆卸。法兰端的安装孔分布圆直径,需要匹配安装墙板上的预留孔位,同时要保证螺钉安装时的操作空间,沉头孔的深度要完全容纳螺钉头部,避免螺钉头突出法兰端面影响安装贴合度。圆柱轴段的长度,要匹配所选传动带的宽度,保证带轮安装后,带的工作面完全落在轴段范围内,不会出现带边与法兰端面摩擦的情况。法兰与圆柱轴段的衔接位置做了圆角过渡,避免应力集中,因为带轮运转时,径向张紧力会在轴与法兰的衔接位置产生交变弯曲应力,

  圆角过渡能大幅降低该位置的应力集中系数,提升零件的疲劳寿命。从安装边界来看,该零件的最大外轮廓是法兰盘的外径,安装时需要在安装墙板上预留出大于法兰外径的操作空间,方便装配时对准孔位,同时要保证法兰背面的安装面平面度不低于0.05mm,避免安装后法兰变形导致带轮回转中心偏斜。内孔的同轴度相对于法兰安装端面的垂直度,需要控制在0.02mm以内,才能保证带轮运转时的端面圆跳动在允许范围内,防止传动带出现跑偏、掉带的问题。零件的材质通常选用45号钢或者铝合金,根据载荷大小选择,重载工况下用45号钢调质处理,表面做发黑防锈,轻载高速工况下用铝合金加工,降低转动惯量,提升传动响应速度。在实际选型应用时,需要先核算传动带的张紧力产生的径向载荷,

  确认轴段的直径和壁厚满足强度要求,避免长期运转后轴段出现弯曲变形,同时法兰的厚度要足够承受螺钉锁紧时的压紧力,不会出现法兰变形。另外,法兰端面上的安装孔位置,要避开设备内部的其他管线或者零件,防止装配时出现干涉,圆柱轴段的外圆表面粗糙度要达到Ra1.6以上,若直接作为带轮的安装定位面,粗糙度不足会导致带轮装配后定位不稳,运转时产生振动。这种结构相比传统的带轮加独立轴承座的安装方式,零件数量更少,装配累积误差更小,能有效提升传动单元的装配精度,同时减少安装调试的工作量,在紧凑型传动设备中应用十分广泛,尤其是在对安装空间有严格限制的仪器仪表类设备中,这种一体式结构的优势更加明显,不需要额外设计支架结构,直接利用设备自身的墙板作为安装基准,大幅简化设备的整体结构设计。
