切割设备小车轮配套分离环结构

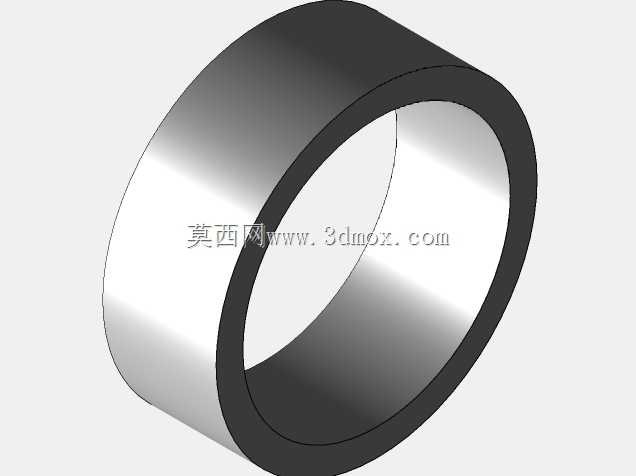

　　在型材切割、管材下料这类现场加工作业场景里，移动切割小车是兼顾作业灵活性与切割精度的常用工装，这类小车多依靠底部的行走轮沿预设轨道或工件表面移动，来保证切割轨迹的直线度，而轮组上的分离环，是很容易被忽略但直接影响轮组运行稳定性的小尺寸零件。很多现场调试的工程师都遇到过这类问题：切割小车的行走轮在长时间往复移动后，轮体与安装轴、相邻限位部件之间容易出现金属碎屑卡滞，或是轮体轴向窜动偏移轨道，导致切割走偏、切口出现斜度，严重时还会蹭到切割片引发安全隐患，分离环的核心作用，就是在轮组的装配间隙里形成稳定的隔离与限位结构。从结构设计逻辑来看，这个分离环采用等壁厚的环形筒体结构，没有多余的凸台、卡槽或是异形结构，整体是规则的回转体，

　　这种设计首先是适配小车轮的安装空间——切割小车的轮组本身尺寸不大，安装轴的直径与轮体内孔的配合间隙通常控制在零点几毫米的公差范围内，分离环的内孔需要与安装轴形成间隙配合，保证拆装时可以顺利套入，不需要额外的紧固件就能完成定位，外圆尺寸则要略小于轮体的内孔台阶直径，避免与轮体的转动面发生摩擦干涉。在实际装配时，分离环通常安装在小车轮的内侧端面与安装座之间，或是两个并排布置的小车轮中间位置，一方面可以隔开两个相对运动的金属接触面，避免轮体转动时直接摩擦安装座的端面，减少运行过程中的磨损量，毕竟切割作业现场会有大量金属切屑、打磨粉尘飘落，这些硬质颗粒一旦进入两个相对运动的金属面之间，很快就会磨出深沟导致轮组卡滞，

　　分离环的存在相当于给接触面增加了一层可更换的磨损缓冲层，后期维护时只需要更换磨损的分离环，不需要更换整个轮体或是安装轴座，能大幅降低现场运维的配件成本。另一方面，分离环的轴向厚度是经过尺寸匹配的，刚好可以填充轮组装配后的轴向间隙，限制轮体在轴向上的窜动范围，保证小车轮始终沿着预设的滚动面运行，不会因为轴向偏移导致轮缘卡到轨道侧边，或是出现行走跑偏的问题。从材质选择的角度，这类分离环通常会选用耐磨性能较好的金属材质，表面做光滑处理，降低与轮体端面接触时的摩擦系数，既不会因为长期受压出现形变，也不会因为摩擦阻力过大影响轮体的转动灵活性。在建模过程中，这类环形零件的尺寸公差需要重点把控，尤其是内孔与外圆的同轴度，还有两端面的平行度，

　　如果同轴度偏差过大，套在安装轴上之后会出现偏心，轮体转动时分离环会跟着出现偏摆，反而会加剧轮组的振动；如果两端面平行度不够，装配后会导致轮体出现倾斜，滚动时接触面受力不均，时间长了轮缘会出现单侧磨损。另外分离环的壁厚设计也需要结合实际受力情况调整，太薄的话在长期轴向挤压力作用下容易出现卷边、变形，失去隔离限位的作用，太厚的话又会占用过多的轴向安装空间，导致轮组的装配间隙不足，安装时无法顺利到位，甚至会把轮体顶死导致无法转动。在实际的设备改造场景里，很多一线维修人员会自己用管材切割加工这类分离环，但往往因为尺寸公差控制不好，或是端面没有做平整处理，装上去之后用不了多久就会出现磨损、卡滞的问题，而标准化建模的分离环结构，在尺寸链上已经和小车轮、安装轴、固定端盖的尺寸做了匹配，不需要现场反复修磨就能直接装配，能大幅减少现场调试的时间。这类分离环虽然是整个切割设备里尺寸很小的零部件，但对于移动切割小车的行走精度影响很大，尤其是在做长距离直线切割作业时，轮组哪怕只有零点几毫米的轴向窜动，累积到几米的切割行程后，切口的偏差就会超出工艺允许的范围，导致工件报废，所以在做轮组结构设计时，不能忽略这类小零件的结构优化与尺寸匹配。
