同步带轮传动组件结构设计方案

　　在轻工输送、小型自动化工作站的动力传递环节，带轮传动组件是兼顾缓冲减震与长距传动的核心结构，本次呈现的双轮同步带传动结构，针对低载荷、恒定转速比的传动场景做了适配优化。日常产线运维中，这类结构常被用在小型物料分拣线的动力传递、检测设备的工位平移驱动、包装机械的进料辊传动位置，相比齿轮传动，它不需要严格的箱体密封润滑，安装调试的容错空间更大，对安装基座的加工精度要求更低，适合非重型载荷的连续运转场景。

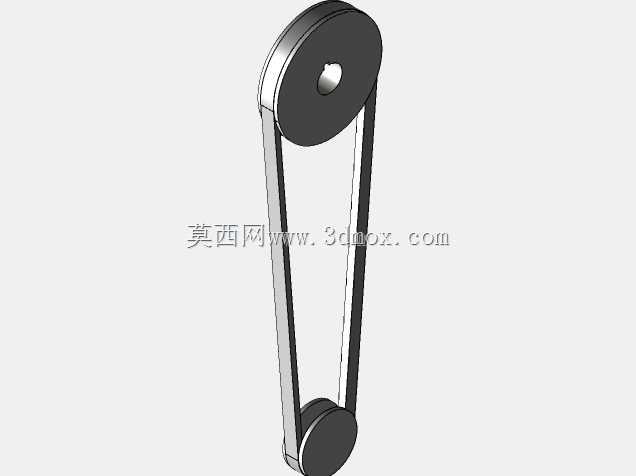

　　从结构设计逻辑来看，这套组件采用一大一小两个带轮搭配闭合环形同步带的布局，大带轮作为主动端连接驱动电机输出轴，小带轮作为从动端连接执行负载，带轮的轮缘做了挡边设计，能避免同步带在高速运转时出现跑偏脱带的问题，带轮中心的轴孔采用D型切边结构，和电机输出轴配合时可以传递更大扭矩，不会出现平键连接长期运转后的键槽磨损松动问题，也省去了额外的键槽加工工序，降低小批量生产的加工成本。设计时首先要确定的是两个带轮的中心距边界，中心距过大会导致同步带运转时出现上下颤振，尤其是在启停瞬间的惯性冲击下，带体的横向跳动会直接影响传动精度，中心距过小则会导致带轮的包角不足，小带轮的啮合齿数不够，容易出现跳齿丢转的问题。这套结构的中心距设置参考了常用小型传动的经验值，保证小带轮的包角不小于120度，同时预留了15毫米的张紧调节余量，安装时可以通过调整电机安装板的长孔位置，调整同步带的预紧力，不需要额外加装张紧轮，简化了整体结构。

　　从安装边界来看，大带轮的外径尺寸控制在80毫米，厚度18毫米，突出安装面的高度不超过25毫米，小带轮外径30毫米，厚度和大带轮保持一致，两个带轮的安装端面共面度公差控制在0.1毫米以内，避免带体出现单侧磨损的问题。同步带采用氯丁橡胶加玻璃纤维抗拉层的材质，适配的带宽为10毫米，运转时的线速度可以达到15米每秒，完全满足小型自动化设备的传动速度需求。设计过程中特意规避了带轮边缘的锐边结构，所有轮缘的转角都做了R1的圆角处理，一方面避免安装时划伤操作人员，另一方面也能减少带体和轮缘接触时的切割磨损，延长同步带的使用寿命。

　　在实际选型适配时，这套结构可以根据负载的扭矩需求调整带轮的节径比，当需要更大的减速比时，可以在不改变中心距安装尺寸的前提下，更换更小直径的从动轮，只需要对应调整同步带的节线长度即可，安装基座的孔位不需要重新加工，具备一定的通用适配性。针对有防尘需求的使用场景，还可以在这套组件的外侧加装薄钢板折弯的防尘罩，防尘罩和带轮的预留间隙控制在5毫米以上，不会和运转的带体产生干涉，同时能阻挡生产环境中的粉尘、碎屑落到带轮齿槽内，避免齿槽卡滞导致的传动卡顿。另外在带轮的材质选择上，常规场景采用硬质铝合金加工，表面做阳极氧化处理，重量轻且不易生锈，在有腐蚀环境的使用场景下，可以更换为POM材质的带轮，耐酸碱腐蚀的同时运转噪音更低，适合食品加工、医药生产这类对卫生和噪音有要求的场景。

　　很多新手工程师在设计这类带传动结构时，容易忽略带体的张紧力校准，要么预紧力过大导致带轮轴承受力过大，提前出现轴承磨损失效，要么预紧力过小导致传动打滑丢转，这套结构在设计时特意在安装板上标注了张紧力测试的参考位置，安装时用手指按压带体的中点位置，下压量在中心距的2%左右即为合适的预紧力，不需要额外的张力测试工具就能完成调试，降低了现场安装的技术门槛。同时带轮的轴孔配合公差采用H7/k6的过渡配合，既保证和轴的同轴度，又不会因为配合过紧导致安装拆卸困难，日常维护更换带轮时，只需要松开轴端的顶丝就能完成拆卸，不需要专门的拉马工具，大幅降低后期运维的时间成本。
