工业切割设备用导向轮结构设计

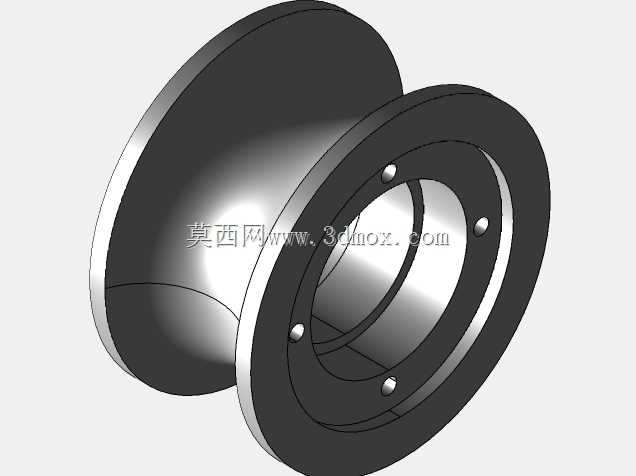

　　在金属切割、型材裁切类工业加工场景中，这类轮体部件常作为走刀导向、线材牵引的核心承载构件，配套安装在自动切割设备的进给工位，承担运动导向、载荷传递、轨迹约束的作用，区别于普通传动轮，其轮面的锥面过渡结构专门适配切割过程中走线或走刀的偏角补偿需求，避免硬摩擦带来的部件损耗。从结构设计逻辑来看，该轮体采用一体式轮缘加法兰安装端的组合构型，大端锥面轮缘做了圆弧过渡处理，既能够减少与被导向件接触时的应力集中，也能在高速运转时降低边缘的剐蹭风险，安装端的法兰盘均匀布置了多组沉头安装孔，孔位做了同轴度公差约束，安装时可通过内六角紧固件直接与设备的转轴端盖锁紧，无需额外设计转接套，缩减装配环节的累计误差。轮体的内孔为直通式光孔设计，

　　孔壁粗糙度控制在Ra1.6以内，与转轴配合时采用间隙配合公差带，既保证运转时的同轴度，也方便后期维护时的拆装更换，内孔与法兰端面的垂直度公差严格控制在0.02mm范围内，避免高速运转时出现端面跳动，影响切割进给的精度。从安装边界来看，轮体的最大外缘由锥面大端决定，安装时需要预留出轮缘两侧各5mm的安全间隙，避免运转过程中与设备护板、相邻传动部件发生干涉，法兰端的安装孔分布圆直径与常规切割设备的输出轴端安装尺寸匹配，可直接替换同规格的老旧磨损轮件，无需对设备安装位做二次改造。在实际工况适配性上，轮体的轮缘工作面做了加厚处理，能够承受切割过程中带来的径向冲击载荷，即使在进给速度波动、被加工型材硬度不均的情况下，也不会出现轮面变形、

　　开裂的问题，锥面的倾斜角度经过反复校核，刚好适配常规金属线材、切割锯片导向时的入角范围，能够将导向过程中的滑动摩擦尽可能转化为滚动摩擦，降低传动阻力，减少设备的动力损耗。不同于分体式焊接轮体，该结构采用整体加工成型的设计思路，消除了焊接接缝处的应力薄弱点，长期承受交变载荷时也不会出现焊缝开裂的问题，法兰端的沉头孔设计能够让紧固件安装后端面完全沉埋，不会突出法兰表面，避免运转时紧固件剐蹭周边设备部件。在选型适配时，需要注意核对轮体内孔直径与设备输出轴的匹配度，同时确认法兰安装孔的孔位分布与轴端盖的孔位一致，安装完成后需要手动盘动轮体检查径向跳动与端面跳动量，确认无卡滞、偏摆后再启动设备空载试运转，试运转过程中无异常异响、

　　温升正常后方可投入生产使用。这类轮体除了应用在切割设备上，也可适配在焊丝牵引、线缆收放、窄带输送类工位，只要载荷参数、安装尺寸匹配，都可以作为通用导向承载部件使用，其结构设计上没有冗余的复杂特征，加工时可通过常规车削、钻孔工序完成，加工成本可控，后期维护更换的门槛较低，适合批量配套在量产型工业切割设备上。
