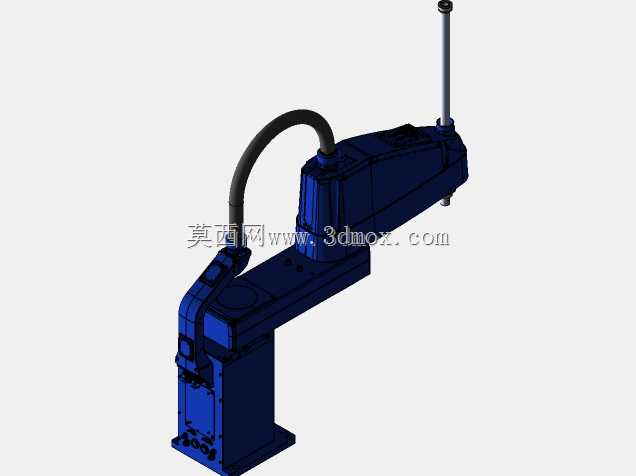

水平多关节斯卡拉机械臂结构设计

　　这款水平多关节机械臂的结构设计，核心围绕平面内高速高精度作业场景展开，在3C电子零部件装配、小型工件激光切割、轻工产品分拣工位中，这类构型的设备凭借水平方向大活动范围、垂直方向紧凑进给的特性，长期占据轻载自动化作业的主流选型位置。从结构布局来看，设备采用立柱固定式安装，底座通过地脚螺栓与设备机台台面锁紧，安装时需保证底座上平面与作业基准面的平行度公差控制在0.05mm以内，避免长期运行出现关节轴承偏磨。大臂与小臂的回转关节采用同轴串联布局，两个水平回转关节配合末端垂直升降轴，可覆盖以底座中心为原点、半径覆盖小臂加长大臂总长度的扇形作业区域，末端执行器的安装法兰预留标准接口，可适配夹爪、激光切割头、点胶阀等不同作业端头，

　　满足不同工序的快速切换需求。设计过程中优先考虑了高速运行下的动态稳定性，大臂与小臂的壳体采用铸件结构，在保证结构刚性的前提下通过筋板布局优化降低运动部件惯量，关节内部的走线采用内置拖链结构，避免线缆外露在运行过程中与周边设备产生剐蹭，同时线缆弯曲半径严格符合伺服动力线与编码器线的最小弯曲要求，降低长期往复运动带来的线缆疲劳断裂风险。末端的垂直升降轴采用直线导轨导向，配合滚珠丝杠传动，保证垂直方向进给的重复定位精度，升降行程可根据实际工位需求调整，适配不同高度的工装夹具与工件载具。在安装边界上，设备底座的安装孔位采用对称布局，无需额外改造即可适配多数标准自动化机台的安装台面，设备运行时的最大外伸轮廓需预留至少100mm的安全间隙，避免大臂回转时与周边防护栏、输送线产生干涉。关节处的密封结构采用迷宫式密封设计，可阻挡车间内的粉尘、切削液雾气进入关节内部，延长轴承与传动部件的维护周期，适合在组装车间、激光加工工位等常规工业环境下长期连续运行。
