仿生机器人脚部机械执行结构设计

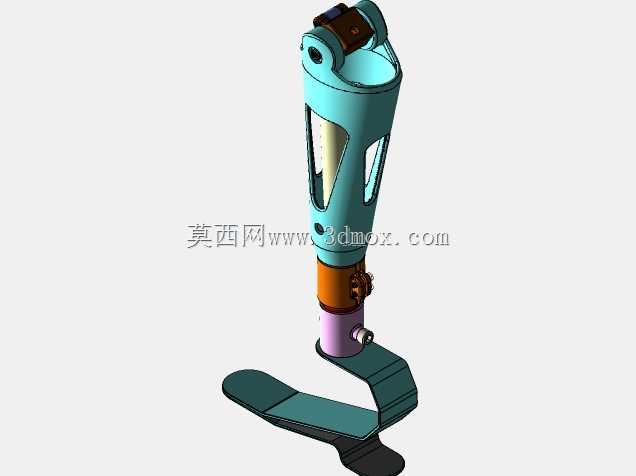

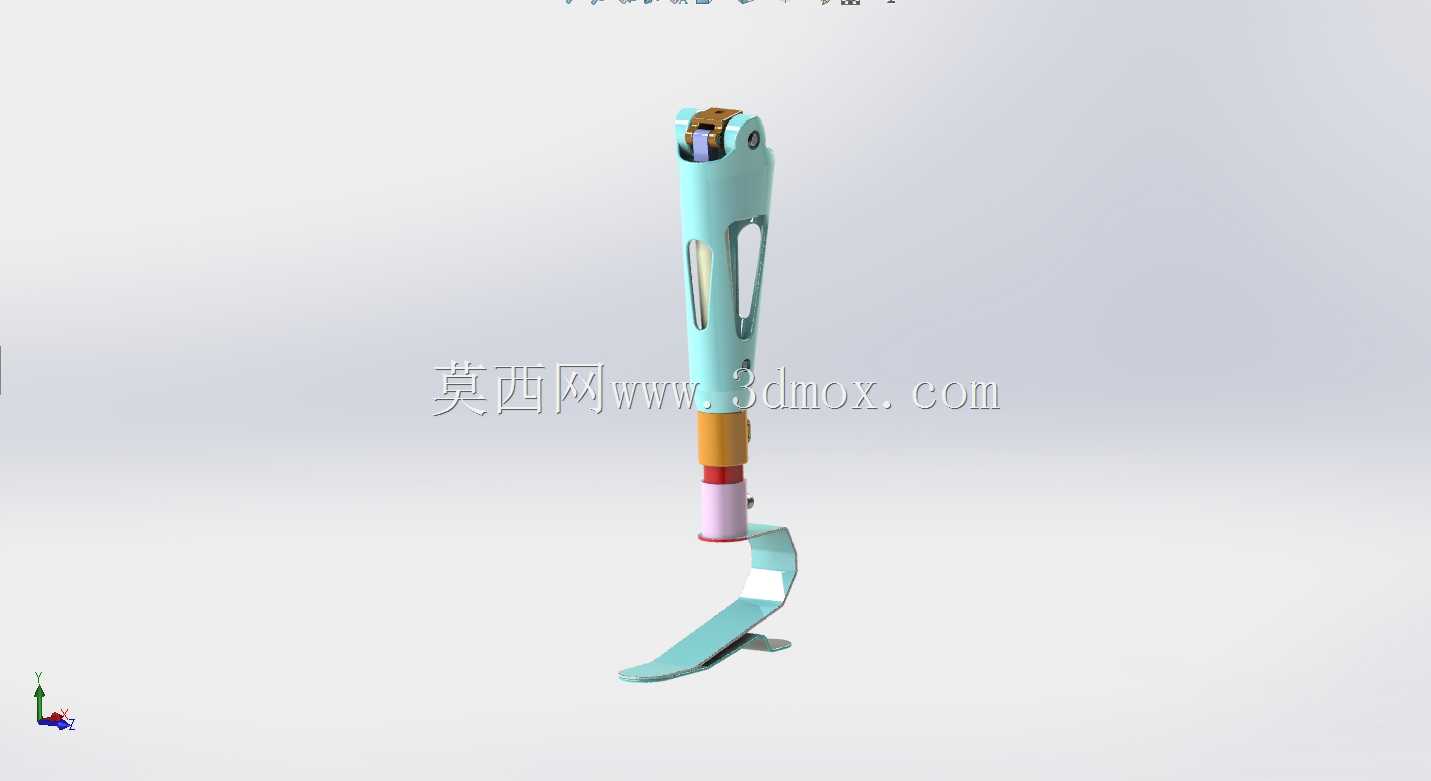

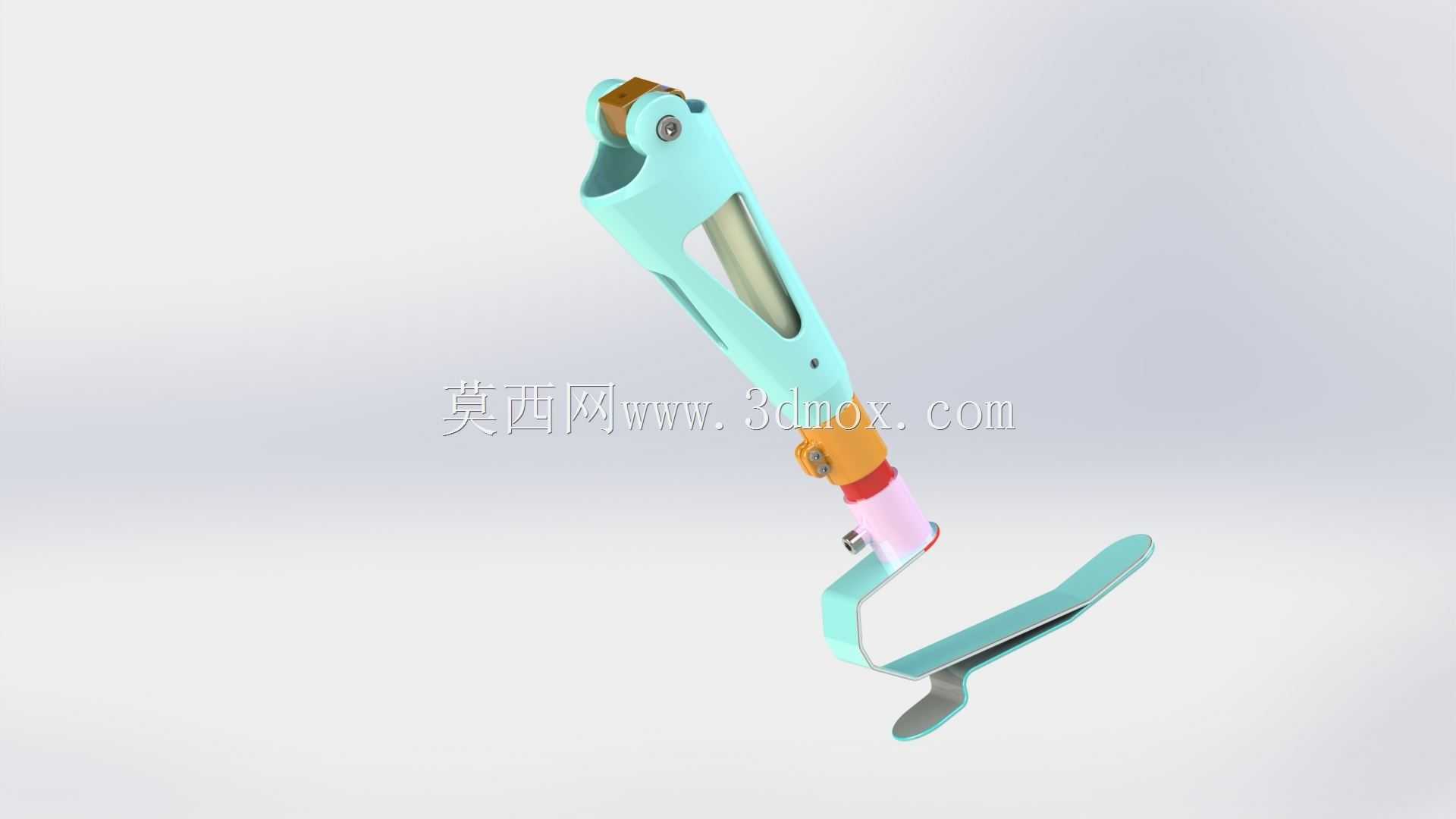

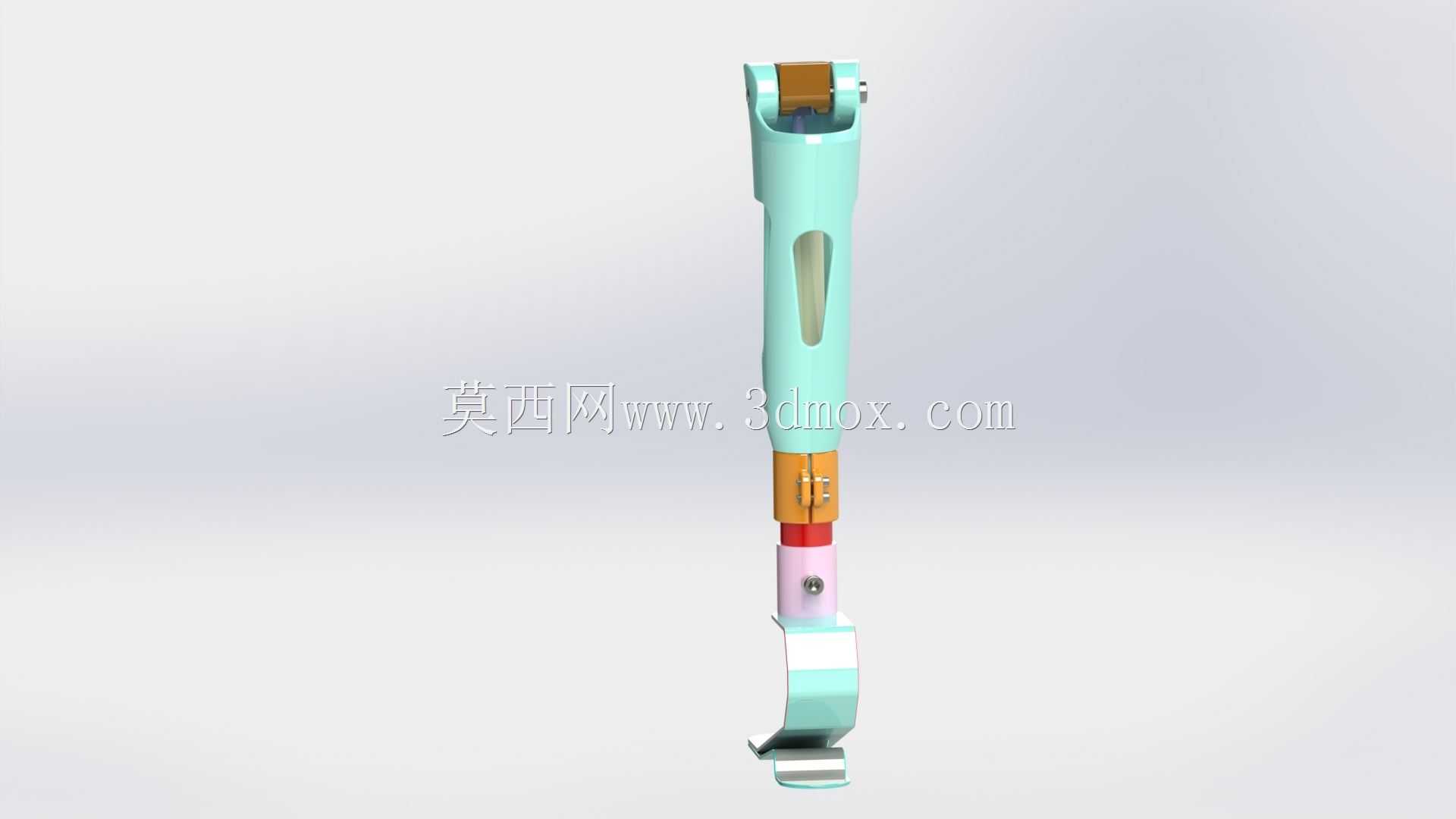

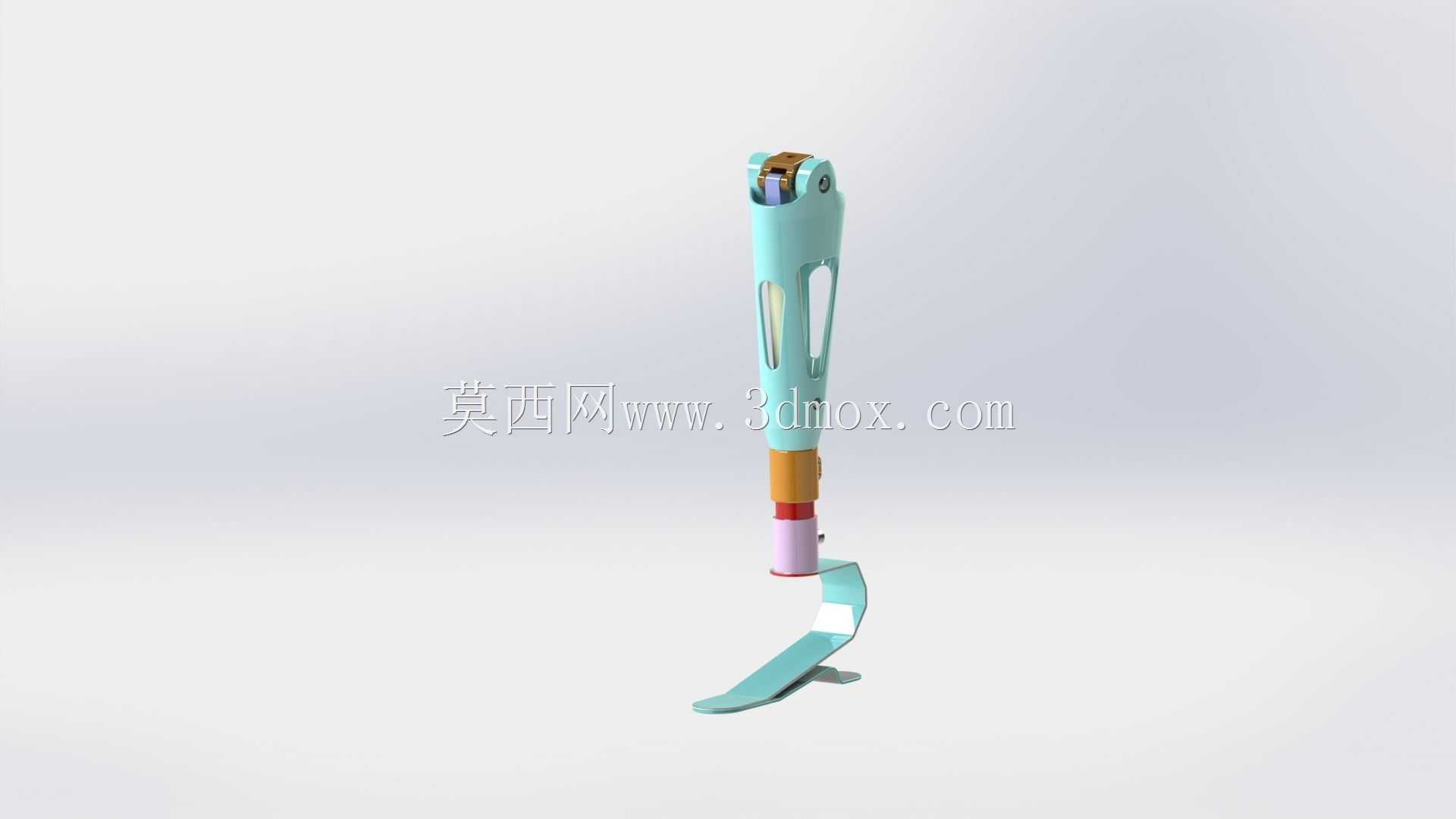

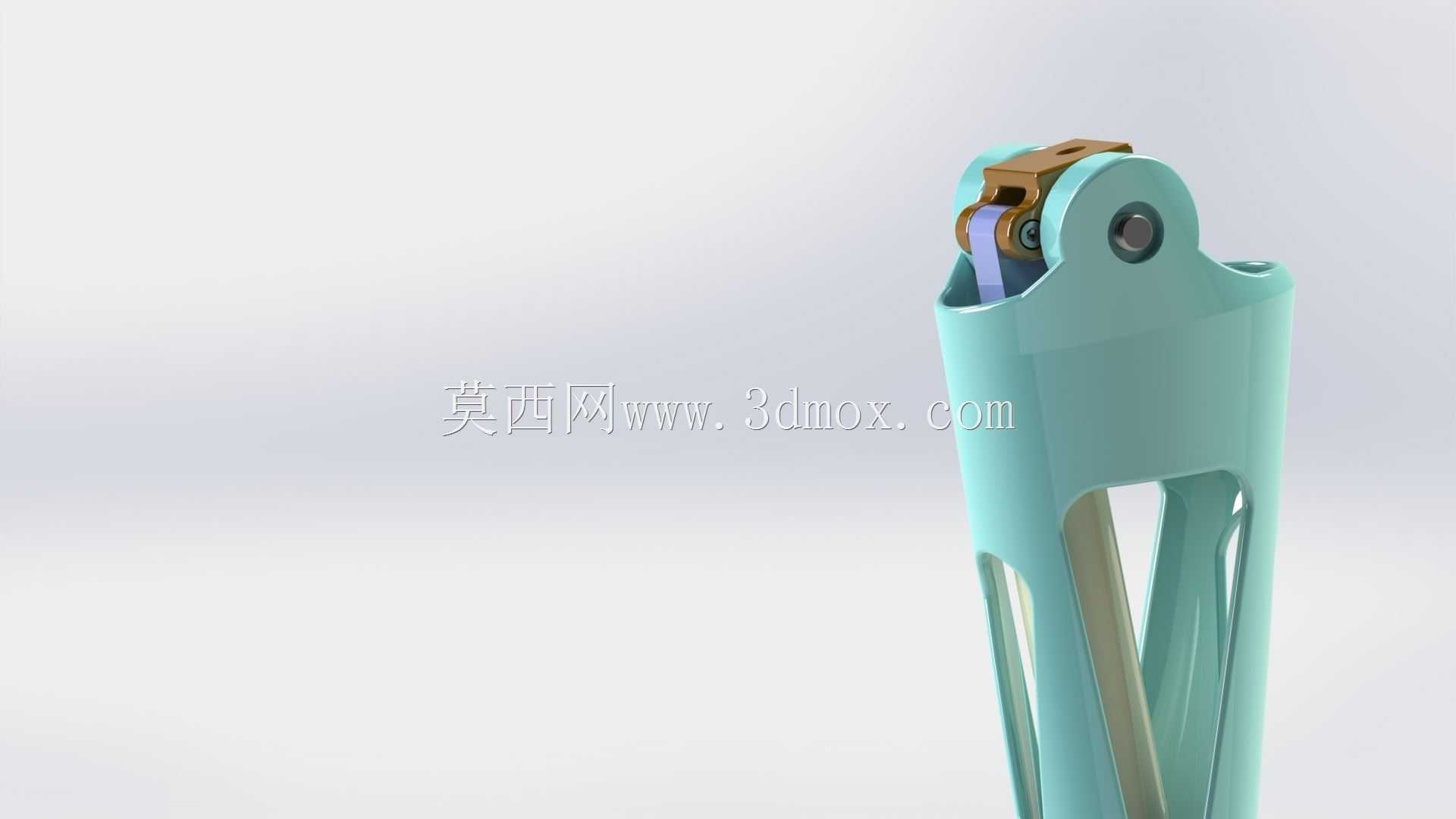

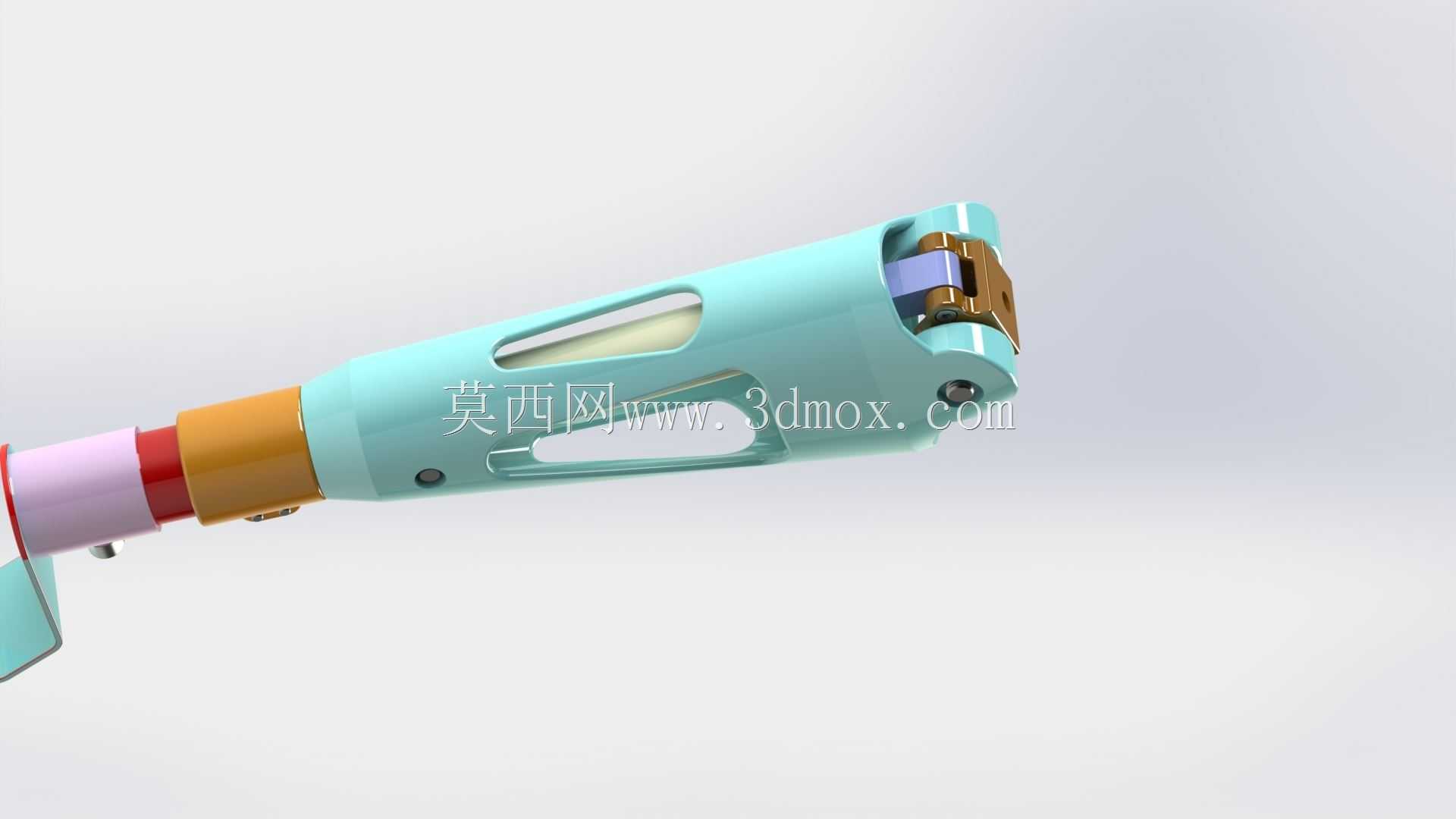

　　这款仿生机器人脚部结构，主要适配小型双足或多足行走类机器人的末端执行需求，可应用于教学演示类仿生机器人、特种环境巡检小型行走机器人、人机交互服务类机器人的下肢末端装配场景，替代传统轮式结构在非平整铺装路面的行走短板，实现类人步态的落脚、支撑、蹬离动作循环。从结构设计逻辑来看，整体采用分段式铰接布局，上部连接段预留标准铰接安装位，可直接匹配机器人小腿末端的转动输出轴，铰接处内置限位结构，可限制踝关节的俯仰、侧摆角度在合理运动区间，避免行走过程中出现结构干涉或过位损坏。主体支撑段采用镂空式轻量化设计，在保证结构抗弯、抗扭强度的前提下，尽可能降低末端部件自重，减少行走过程中下肢驱动舵机或电机的负载损耗，支撑段内部预留走线空腔，

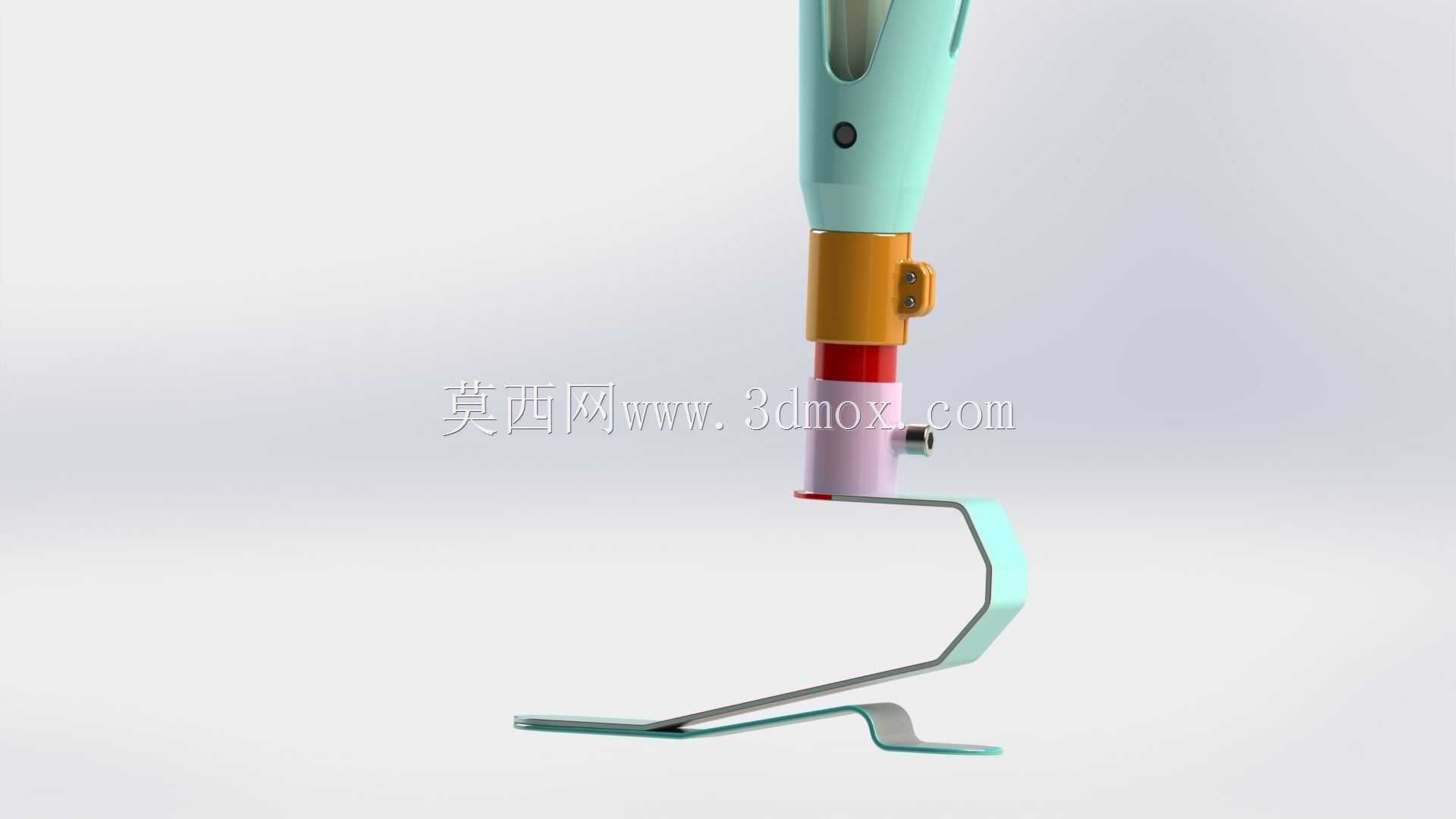

　　可容纳脚部姿态检测元件的布线，避免线缆外露在行走过程中被剐蹭拉扯。下部接触段采用仿人足弓的弧形轮廓设计，足底接触边缘做圆弧过渡处理，落脚时可通过轮廓自适应地面的微小起伏，分散接触瞬间的冲击力，降低行走过程中的震动传导，提升整机行走稳定性。安装边界方面，上部铰接孔的同轴度公差控制在0.02mm以内，可适配直径8mm的标准输出轴，整体结构在完全收拢状态下的纵向高度不超过120mm，最大展开摆角可达45度，足端接触面积约600平方毫米，在硬质平整路面上单脚静态支撑载荷可达5kg，可满足多数小型轻量化行走机器人的负载需求。结构的铰接转动副均采用自润滑衬套设计，无需频繁加注润滑脂即可保证长时间往复转动的顺畅性，减少后期维护成本，

　　各分段部件的连接位均采用沉头螺钉固定，无突出外凸结构，可避免行走过程中勾挂外部障碍物。在实际步态适配中，该结构可配合踝关节的两个自由度转动，实现落脚时的足跟先接触、重心逐步过渡到前掌、蹬离时前掌发力的完整类人行走动作序列，相比平板式刚性足端，可有效提升行走过程的地形适应能力，在坡度不超过15度的斜坡、存在微小凸起或凹陷的非平整路面上，均可保持稳定支撑，不会出现打滑或侧翻风险。
