沟槽式异径三通管道连接件结构设计

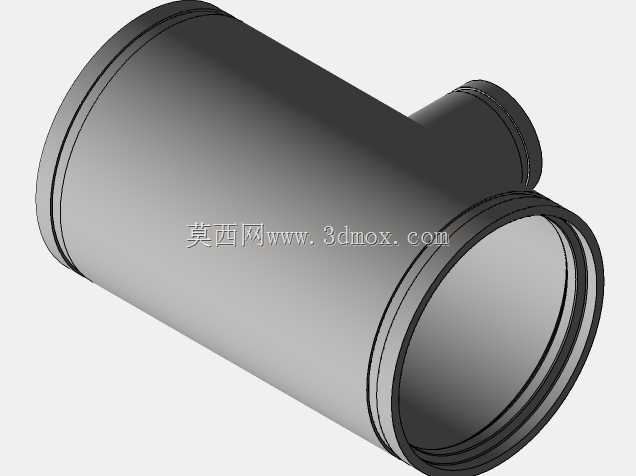

　　在民用建筑给排水、消防喷淋管网、工业循环水系统以及暖通空调管路布设场景中，异径三通是实现主管路与支管路垂直汇流、分流的核心连接件，这款沟槽式异径三通针对快装管路系统设计，完全适配Victaulic标准沟槽连接体系，无需焊接、套丝作业，仅需配套卡箍与橡胶密封圈即可完成管路对接，能大幅缩短现场施工周期，降低管路安装对作业人员的技能要求。从结构设计逻辑来看，该异径三通采用主管与支管一体成型的壳体结构，主管两端加工有标准宽度与深度的环形沟槽，沟槽边缘做了圆弧过渡处理，避免安装时割伤密封圈，同时保证卡箍卡接后能提供足够的轴向锁紧力，应对管路运行中的压力波动与轻微位移；支管端部同样设置适配小规格卡箍的沟槽结构，与主管采用垂直正交的布局，

　　相贯线位置做了加厚补强处理，因为管路运行时介质流向突变会在相贯区域产生紊流与局部应力集中，加厚设计能有效降低该区域的疲劳失效风险，延长管件使用寿命。尺寸边界方面，该款异径三通主管公称通径对应250mm规格，支管公称通径对应100mm规格，主管整体长度、沟槽间距严格匹配同规格沟槽卡箍的安装尺寸要求，安装时需预留足够的轴向操作空间，保证卡箍能顺利卡入两端沟槽，同时要注意支管的伸出长度，避免支管路安装时与周边管线、支架产生干涉；管件内壁做了平滑过渡处理，尤其是主管与支管的连通位置，没有突兀的棱角，能减少介质流经时的局部阻力损失，降低管路系统的运行能耗。在实际选型应用中，

　　这类沟槽异径三通常被用于消防系统中大直径主水管引出小直径喷淋支管的节点，或是循环水系统中主管路接出设备冷却供回水支管的位置，相比传统的焊接异径三通，它的可拆卸特性也方便后期管路改造与设备检修，无需动火作业就能完成管件更换，特别适合对消防安全要求较高的商超、厂房、地下车库等场所的管路施工。建模过程中需要重点把控沟槽的尺寸公差，因为沟槽的直径、宽度、深度偏差会直接影响卡箍连接的密封性与锁紧强度，公差过大容易出现渗漏甚至脱管风险，同时相贯线区域的曲面过渡要顺滑，避免出现应力集中的尖角，还要保证两端沟槽的同轴度，否则安装时会出现卡箍无法对齐、密封圈压缩量不均的问题。
