Victaulic卡箍式管道联轴器结构设计

　　这款卡箍式联轴器主要应用于民用给排水、工业流体输送、消防管路系统、洁净工艺管道等场景的刚性/挠性管路连接作业，替代传统法兰焊接、螺纹旋接的连接形式，可在不进行现场焊接作业的前提下完成同公称通径管道的快速对接，尤其适合后期管路改造、狭小空间管段拼接、需定期拆检维护的管路节点使用。从功能特性来看，该结构依靠两半式卡箍环抱管道端部的凸沿，通过两侧的螺栓紧固件施加预紧力，配合卡箍内部的密封胶圈实现管路的承压密封，既可以传递管道轴向的拉脱力，也能补偿一定范围内的管道角度偏差、轴向位移，抵消管路运行中因热胀冷缩、设备振动带来的应力集中，避免管路接口出现渗漏、松脱故障。设计过程中首先匹配公称通径80的管道端部凸缘尺寸，

　　卡箍的内圆弧曲率完全贴合管道凸缘的外轮廓，保证抱紧时受力均匀，不会出现局部应力过大压伤管道端面的问题；两侧的螺栓安装座采用一体化凸台结构，预留足够的螺栓穿装空间，适配常规扳手的操作回转半径，现场安装时无需特殊工装，只需交替拧紧两侧螺母即可达到额定预紧力，安装效率比法兰连接提升60%以上。外形尺寸方面，卡箍闭合后的最大外径略大于管道凸缘外径，轴向宽度覆盖两个对接管道凸缘的总宽度，安装后不会额外占用过多管路径向空间，适合在管排密集的管廊、设备周边狭窄区域布置；安装边界上需要注意对接的两根管道需保留2-3mm的装配间隙，管道端部凸缘的成型公差需符合对应卡箍的适配标准，密封胶圈需完全卡入卡箍的内槽内，避免拧紧过程中胶圈被挤出密封位。

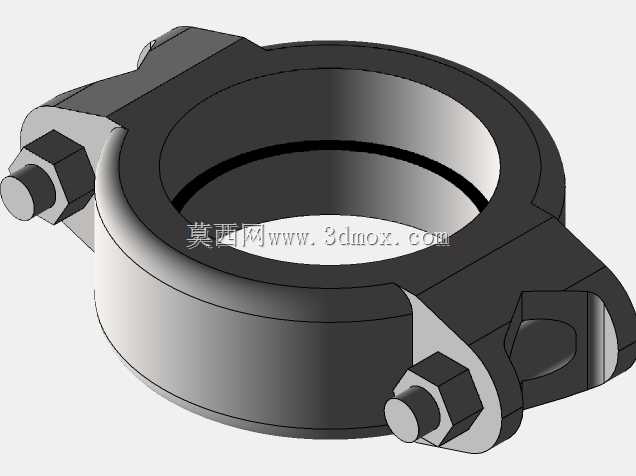

　　这类卡箍联轴器相比传统法兰，省去了法兰焊接、对位找正的工序，也不需要在管道端部加工螺纹，对现场施工人员的技能要求更低，同时可拆卸重复使用，后期管路维护时只需松开螺栓即可拆开管段，不会破坏管道本体结构，在快装管路系统、模块化预制管路项目中应用十分广泛。建模过程中对卡箍的铰接位置、螺栓头的沉台结构、密封槽的倒角细节都做了还原，可直接用于管路装配模拟、施工工法演示、零部件选型参考。
