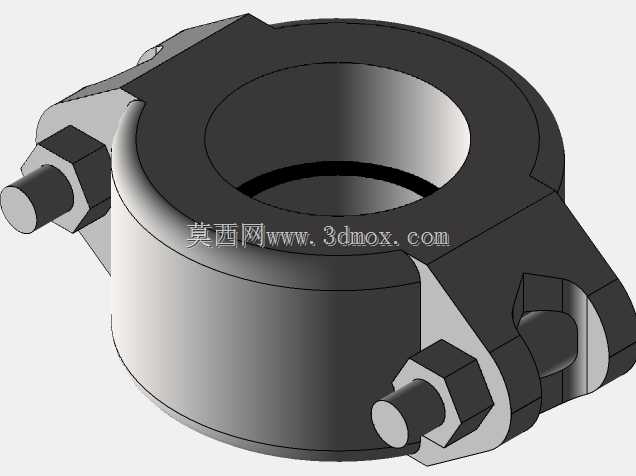

不锈钢卡压式管道连接联轴器结构

　　这类卡压式联轴器主要应用在民用给排水、工业流体输送、消防管路、洁净工艺管道等场景中，用来实现两段同管径金属管道的快速刚性连接，相比传统焊接、法兰连接的作业方式，不需要动火作业，也不需要复杂的螺栓组对位，安装效率能提升六成以上，尤其适合狭小管井、高空管线、改造项目里的管路拼接作业。从结构设计来看，这款联轴器采用对开式抱箍结构，两个半环壳体通过侧边的螺栓副实现锁紧，壳体内部预置适配管径的密封胶圈，当螺栓拧紧到额定扭矩时，壳体内侧的凸筋会同时卡入两根管道端部预制的环形卡槽内，同时挤压密封圈填充壳体与管道外壁的间隙，同时实现轴向抗拉脱与径向密封的效果，正常工作压力下可以承受不低于1.6MPa的流体压力，适配不锈钢、镀锌钢管等多种金属管材。

　　设计过程中首先要确定适配的管道外径公差，抱箍的内圆弧尺寸需要匹配管道外径的上偏差，保证合模后内圆弧与管道外壁的间隙均匀，避免局部压溃密封圈或者卡接不到位的问题；侧边的螺栓安装座要做加厚处理，因为锁紧过程中螺栓的预紧力会全部作用在安装座的凸台上，需要保证足够的抗弯强度，避免长期受力出现开裂；螺栓采用外六角标准件，预留足够的扳手操作空间，安装时不需要特殊工装，普通活动扳手即可完成锁紧作业。安装边界方面，这款联轴器的径向最大轮廓尺寸比适配管道外径大出约40%，管路排布时需要预留对应的安装空间，轴向方向上，两段管道对接时需要预留2-3mm的间隙，允许管道在温度变化时产生少量轴向伸缩，抵消热胀冷缩产生的应力；联轴器整体为对称结构，

　　安装时没有方向性要求，只要保证两个半环对齐、螺栓两侧均匀拧紧即可，不需要额外做对位标记。实际使用中，这种卡压式联轴器的密封性能稳定，抗振动能力优于传统丝扣连接，在有轻微振动的泵房管路、设备外接管路场景中，不容易出现渗漏问题，同时可拆卸重复使用，后期管路改造时可以松开螺栓拆下接头，重复利用率远高于一次性卡压接头。建模过程中重点还原了抱箍的加强筋结构、螺栓与螺母的配合细节、内圈密封槽的尺寸精度，所有配合面的公差都按照实际加工要求做了预留，结构件的壁厚过渡均匀，没有应力集中的锐角，完全符合实际产品的加工工艺要求，可以直接用于管路排布的干涉检查、安装模拟，也可以作为非标管路接头设计的参考原型。
