不锈钢卡箍式压接联轴器结构设计

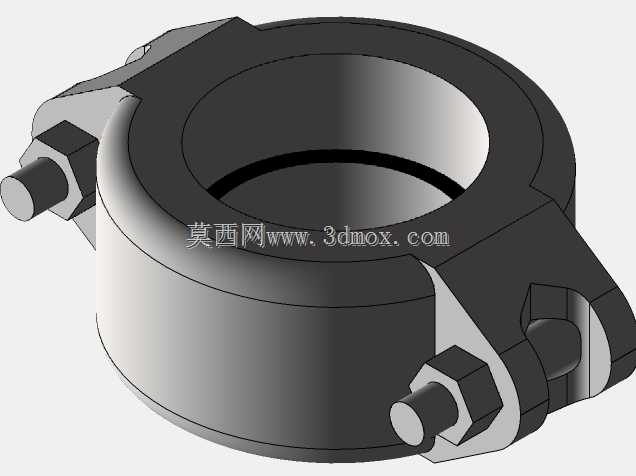

　　这款卡箍式压接联轴器主要应用于薄壁不锈钢管路系统的刚性连接场景，在民用供水、消防喷淋、工业洁净流体输送等管路布设场景中十分常见，相比传统螺纹连接、法兰连接的管路接头，它不需要在管端套丝或者焊接法兰，安装时仅需将待连接的两根管道端部插入联轴器内腔，通过拧紧两侧的紧固螺栓，即可让卡箍结构抱紧管道外壁的压接定位槽，配合内置的密封胶圈实现无泄漏的刚性连接，大幅降低现场管路安装的作业难度与工时消耗。从结构设计逻辑来看，整体采用对开式卡箍主体结构，上下两个半环通过一侧的铰接定位结构实现开合对位，另一侧设置双螺栓锁紧结构，安装时可以先将卡箍完全打开套在管道对接位置，再合拢卡箍穿入螺栓逐步拧紧，不需要沿管道轴向长距离挪动接头，在狭小的管井、

　　设备内部管路排布场景中适配性更强。卡箍内腔设计有与管道压接槽匹配的环形凸棱，当螺栓锁紧时，凸棱会嵌入管道外壁预先压出的环形凹槽内，既可以承担管路轴向的拉脱力，避免管路受压后出现接头脱开的问题，也能为密封胶圈提供均匀的压紧边界，让密封胶圈在整个圆周方向上的压缩量保持一致，避免局部压缩量不足导致的渗漏，或是压缩量过大造成胶圈提前老化失效。在安装边界尺寸上，这类联轴器的径向轮廓尺寸比同通径的法兰接头小30%以上，不需要预留法兰螺栓拧紧的侧向操作空间，在管路并排布设、贴墙安装的场景中可以有效压缩管路占用的空间，螺栓的拧紧方向沿联轴器径向设置，使用普通开口扳手即可完成锁紧作业，不需要特殊的专用安装工具。

　　设计过程中需要重点关注卡箍铰接位置的间隙配合量，间隙过大会导致上下半环合拢后出现同轴度偏差，造成锁紧后圆周方向压紧力不均匀，间隙过小则会导致卡箍开合卡滞，现场安装时难以快速对位；螺栓锁紧位置的凸台需要做加强结构设计，避免螺栓拧紧过程中凸台出现应力开裂，同时要核算卡箍环体的截面强度，确保在额定管路压力下，环体的变形量在密封允许的弹性范围内，不会因为长期受压出现松弛渗漏的问题。
