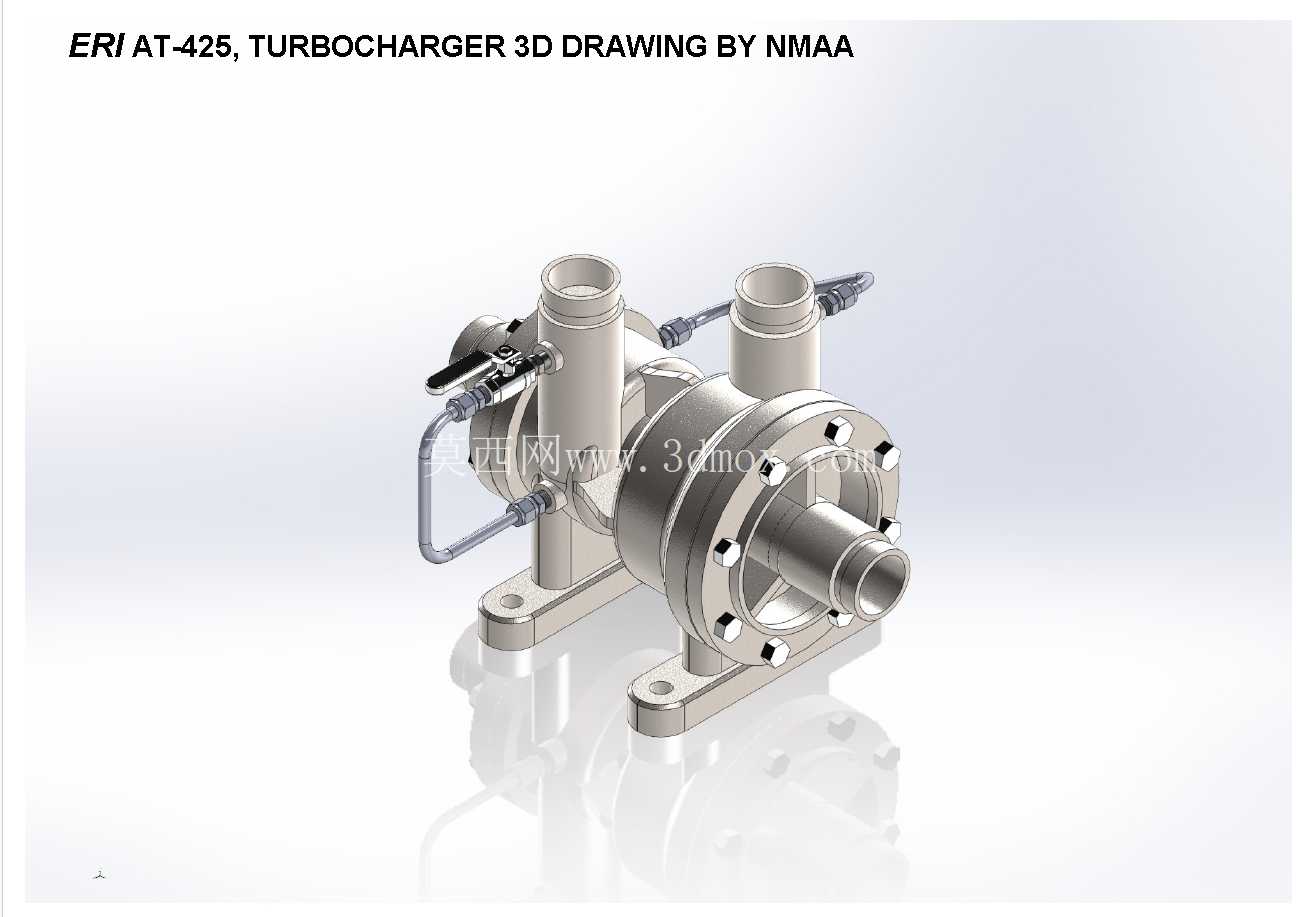

AT-425涡轮增压器精密三维结构模型

在商用车动力升级、小型船舶主机改装、非道路移动机械动力优化的场景中，涡轮增压器是提升内燃机升功率、优化燃油经济性的核心配套部件，这套AT-425涡轮增压器的三维结构，完整还原了量产部件的装配逻辑与细节特征，可直接用于动力系统匹配校核、周边管路布局设计、维修拆装模拟等工程场景。从实际用途来看，该款增压器适配2.0L-3.5L排量的往复式内燃机，通过收集发动机排出的高温高压废气驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，提升气缸进气充量，在不增加发动机排量的前提下可将动力输出提升30%-40%，同时降低泵气损失，优化不同工况下的燃油消耗表现，广泛应用在轻型载货汽车、小型工程机械、游艇动力单元的配套体系中。

从功能特性来看，模型完整还原了增压器的核心功能结构：涡轮端采用耐高温暖风壳结构，匹配径流涡轮叶轮，可承受最高950℃的废气持续冲击，叶轮曲面经过气动优化，在低转速区间即可建立有效增压压力，减少涡轮迟滞现象；压气机端采用铝合金压气机壳，匹配后弯式压气机叶轮，压缩后的空气经过扩压腔减速增压后，通过出口法兰输送到发动机进气歧管，压气机壳上预留的旁通阀执行器接口，可配合发动机ECU信号在高负荷工况下旁通部分废气，避免增压压力过高损坏发动机部件。中间的轴承体部分集成了浮动轴承、密封环、润滑油道与冷却水道，模型中清晰呈现了润滑油进出油口的位置与通径，浮动轴承的间隙设计可保证转子组件在最高16万转/分钟的转速下稳定运转，两端的密封环结构可有效阻挡润滑油进入压气机壳与涡轮壳，避免出现烧机油、增压空气渗油的问题。增压器上集成的执行器拉杆与旁通阀摇臂结构，完整还原了旁通阀的动作逻辑，可用于模拟旁通阀开启、关闭过程中的运动干涉校核。

从设计思路来看，整套模型遵循车用涡轮增压器的成熟设计逻辑，首先确定涡轮端与压气机端的叶轮匹配参数，保证涡轮输出功率与压气机消耗功率的平衡，再围绕转子组件的动平衡要求设计中间轴承体的支撑结构，所有连接法兰的螺栓孔位置、孔径都按照量产部件的安装标准设计，壳体上的加强筋布局兼顾了结构强度与轻量化要求，避免高转速下壳体出现共振开裂问题。安装脚的位置经过反复校核，可适配多款主流发动机的排气歧管安装位，进出口管路的接口尺寸符合行业通用标准，方便配套设计时直接对接进排气管路、润滑油管路与冷却管路。

从外形尺寸与安装边界来看，该增压器整体长度约220mm，涡轮端进出口中心距为110mm，压气机端出口直径为52mm，安装脚的螺栓孔间距为80mm，安装时需要保证涡轮端入口与发动机排气歧管出口的同轴度误差不超过0.2mm，避免排气泄漏影响增压效率；润滑油进油口位于轴承体上方，通径为M14×1.5，安装时需要保证进油管路无弯折，润滑油可依靠重力顺畅进入轴承腔，回油口位于轴承体下方，通径为M20×1.5，回油管路需要设计一定的倾斜角度，避免回油不畅导致润滑油窜入压气机端。压气机端出口需要连接耐压不低于0.3MPa的进气胶管，卡箍安装位置距离出口端面的距离不小于15mm，避免高增压压力下胶管脱落。模型中所有的圆角、倒角、退刀槽等工艺细节都完整还原，可直接用于生成工程图纸指导生产，也可用于教学演示中讲解涡轮增压器的工作原理与装配关系，在进行动力舱布局设计时，可直接导入该模型校核增压器与周边冷却管路、线束、车架的间隙，保证最小间隙不小于10mm，避免车辆运行过程中出现部件干涉磨损的问题。
