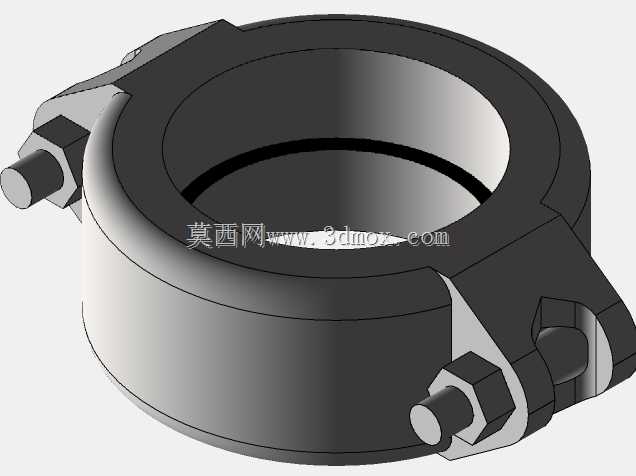

维克托力样式77卡箍式管道联轴器结构

　　这类卡箍式联轴器多用于民用建筑给排水、消防喷淋管网、工业工艺管线的快装连接场景，相比传统法兰焊接、螺纹旋接的管路对接方案，它不需要在管端加工复杂的法兰盘或外螺纹，仅需在待连接的两根管道端部压制匹配的环形凸槽，即可通过两半式卡箍配合内置密封胶圈完成管路对接，大幅压缩现场管线施工的装配时长，也降低了对管端加工精度的严苛要求。从结构设计逻辑来看，该联轴器采用对称剖分的两半环形抱箍结构，两侧通过螺栓螺母副实现锁紧，抱箍内侧的弧形卡槽恰好卡入管端预制的凸缘位置，当螺栓逐步拧紧时，两半抱箍向内收拢，一方面挤压内置的橡胶密封圈使其紧密贴合管端外壁与对接缝隙，实现管路的静密封，

　　另一方面卡槽与管端凸缘的机械咬合可以承受管路内部的流体压力产生的轴向推力，避免两根对接管道出现轴向脱开的问题。在实际管路系统运行中，这类联轴器除了实现基础的管路连通与密封功能外，还可以补偿一定范围内的管道安装角度偏差与轴向错位，抵消管路因流体温度变化产生的热胀冷缩应力，减少管网长期运行中因应力集中导致的焊缝开裂、接口渗漏问题。从安装边界来看，该规格联轴器适配公称通径65mm的薄壁不锈钢管道，抱箍锁紧后的整体外径比管道外径大出约40mm，安装时需要在管道对接位置预留足够的径向操作空间，方便两侧螺栓的扳手拧紧作业；螺栓锁紧时需要遵循对角交替拧紧的操作规范，避免两侧锁紧力不均导致密封圈偏斜、抱箍卡槽与管端凸缘咬合不到位的问题。

　　建模过程中需要重点还原抱箍内侧卡槽的圆弧轮廓、螺栓铰接位置的配合间隙、密封胶圈的安装槽位尺寸，这些细节直接影响后续做管路装配干涉检查、管网应力仿真时的结果准确性，尤其是卡槽与管端凸缘的配合公差，需要匹配实际产品的安装间隙要求，既不能间隙过大导致连接后晃动量超标，也不能间隙过小导致现场装配时无法顺利卡入管端。这类快装联轴器在改扩建的管线项目中优势尤为明显，不需要动火焊接作业，也不需要大型的法兰对接工装，单人即可完成单处接口的装配作业，在对施工安全要求较高的油气厂区、消防改造项目中应用十分广泛。
