沟槽式手柄驱动球阀三维结构设计

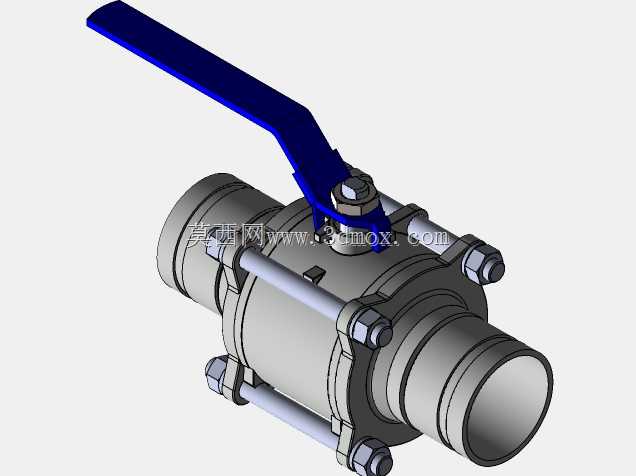

　　这款沟槽连接球阀的三维结构，完全适配消防给排水、暖通循环水、工矿工艺管线的快装需求，区别于传统法兰或螺纹连接的阀件，它采用沟槽卡箍对接的安装形式，无需焊接、套丝工序，现场装配时仅需对齐管端沟槽、卡入密封胶圈后紧固卡箍螺栓即可完成装接，能大幅缩短管线施工的周期，尤其适合后期改造、空间受限的管廊、机房内的管路布设。从结构功能来看，它采用三段式阀体设计，左右阀体与中体通过四根长螺栓拉紧固定，这种结构的优势在于在线维护时无需将整个阀体从管线上拆下，仅需松开连接螺栓即可取出内部的球芯、阀座密封件进行更换，大幅降低运维的拆装工作量。驱动端采用加长杠杆式手柄，操作时的力臂更长，开关所需的操作力更小，手柄与阀杆通过扁方结构传递扭矩，

　　阀杆处设置了防吹出结构，避免管线带压操作时阀杆被内部压力顶出造成泄漏。球芯采用通孔式流道设计，流道内径与连接管线的通径保持一致，介质流经时的流阻极小，不会产生明显的压降，也不容易在阀腔内部残留介质杂质，适合输送清水、低压气体、无强腐蚀性的工业流体。设计过程中重点考量了安装边界的适配性：两端的沟槽连接端严格适配对应通径的沟槽管件标准，阀端的沟槽深度、密封面宽度、端距尺寸都与通用沟槽管件保持一致，可直接替换同规格的现有沟槽阀件，无需调整现有管线的布设间距。手柄的转动角度设置了90度限位，全开时手柄方向与管线流向平行，全关时与流向垂直，现场操作人员可直观判断阀门的开关状态，避免误操作。阀座采用弹性密封结构，

　　球芯与阀座的预紧力通过阀体连接螺栓的紧固程度进行微调，既能保证低压状态下的密封性能，也能在高压工况下避免密封件过度磨损。整体结构的受力分布经过反复校核，长螺栓的拉紧力均匀作用在三段阀体的结合面上，不会出现局部应力集中导致的阀体变形，阀杆的密封填料槽预留了足够的填料空间，可在长期使用出现微漏时在线压紧填料，无需拆解阀体即可完成密封补偿。这类阀件在实际应用中常被安装在管线的分支节点、设备进出口位置，作为介质通断的控制单元，因为沟槽连接的抗震性能优于传统螺纹连接，在有振动的泵房、移动设备配套管线上也能保持稳定的密封效果，不会因为长期振动出现连接松动泄漏的问题。建模过程中对所有配合面都做了公差适配的预留，比如球芯与阀座的配合间隙、

　　阀杆与阀体衬套的配合公差，都按照实际机加工的精度要求进行设定，导出的模型可直接用于管线装配的干涉检查、运维模拟，也能作为阀件选型时的安装空间校核参考，帮助设计人员提前确认阀门手柄转动时不会与周边管线、支架产生碰撞，避免现场安装时出现空间不足的问题。
