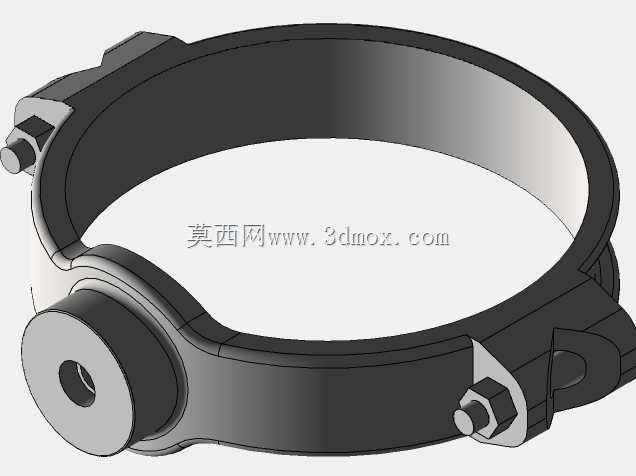

带侧接支管机械抱箍式三通连接件

　　这款抱箍式机械三通主要应用在低压流体输送管路的现场改造、分支加装场景，常见于建筑给排水、暖通循环水、小型工艺管路的改扩建项目中，无需对主管道进行截断焊接，就能实现垂直方向的支管引出，大幅降低现场施工的动火作业风险，缩短管路改造的工期。从结构设计来看，整体采用对开式抱箍结构，依靠两侧的螺栓锁紧力将箍体牢牢压合在主管道外壁，箍体内侧可根据实际需求加装适配的密封胶圈，抱紧主管道后实现接合位置的静密封，避免输送介质出现渗漏。侧接的支管接口与箍体采用一体化成型结构，接口位置预设了与主管道外壁匹配的弧形贴合面，安装时对准主管道预先开好的分支孔，锁紧两侧螺栓即可完成固定，支管端可直接对接同规格的外螺纹管路或者快插接头，适配不同的管路连接需求。

　　设计过程中优先考虑了现场安装的容错空间，箍体的锁紧螺栓预留了足够的调节行程，可适配对应管径范围内存在轻微外径公差的金属或塑料管道，无需针对管道公差单独定制配件。抱箍的外侧做了局部的加厚加强结构，对应螺栓锁紧的受力位置设置了加强筋，避免螺栓锁紧过程中箍体出现应力变形，长期受管路振动影响也不会出现锁紧力衰减的问题。从安装边界来看，这款三通适配外径75mm的主管道，引出的支管接口通径为10mm，安装时仅需要在主管道对应位置开出直径匹配的分支孔，清理孔边毛刺后将箍体对位扣合，交替拧紧两侧螺栓至密封胶圈产生均匀压缩量即可，安装完成后整体突出主管道外壁的高度仅20mm左右，可适配管路安装空间局促、管廊排布密集的场景，

　　不会和周边相邻管路产生安装干涉。不同于传统焊接式三通需要专业焊工操作、焊后需做防腐处理的复杂流程，这款机械抱箍三通普通管路安装人员借助常规扳手即可完成安装，后期如果需要调整分支位置，也可以拆卸后重新对位安装，配件可重复利用，适合临时管路搭建、试验管路系统的快速搭建需求。建模过程中还原了箍体的所有细节结构，包括螺栓头的避让槽、支管接口的内螺纹结构、箍体边缘的导向倒角，可直接用于管路排布的干涉校验、安装工艺模拟，也可作为管路配件选型的三维参考样本，辅助设计人员完成管路系统的整体布局设计。
