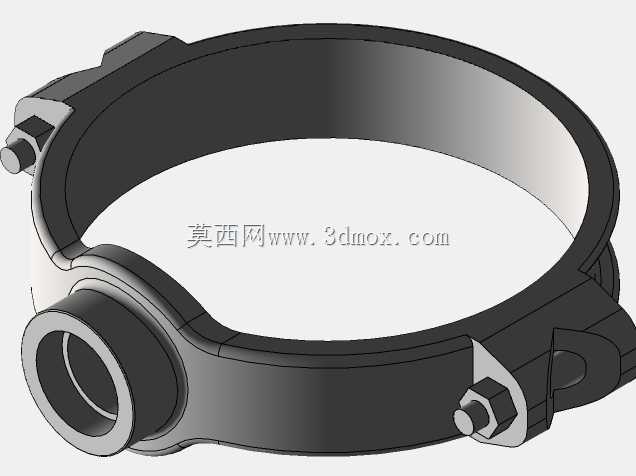

管道T形机械抱箍三通连接结构

　　这款T形机械连接结构，核心服务于流体输送管路的分支接驳场景，在民用给排水、工业循环水、低压气动输送、小型化工介质输送等管路系统中都有广泛应用，无需对主管道做截断焊接作业，就能快速实现侧向支管的引出安装，大幅降低现场管路改造的施工难度与作业周期。从结构设计逻辑来看，整体采用开合式抱箍主体作为承载基础，抱箍的内圈弧度与适配主管道的外圆曲率完全匹配，安装时可直接扣合在主管道外壁，通过两侧的螺栓锁紧结构提供均匀的抱紧力，避免局部应力集中造成主管道外壁压损，同时保证连接位置的密封性能。侧向引出的T形接口与抱箍主体为一体化成型结构，接口的内孔与外圆都预留了标准管路连接的配合尺寸，可直接对接同规格的支管，或是适配快插、螺纹转换等标准接头，

　　无需额外做转接加工。在安装边界的设计考量上，抱箍开合的最大张开量略大于主管道外径，方便现场安装时直接从管道侧向卡入，不需要从管道端部穿套，适配已铺设完成的存量管路改造需求；两侧锁紧螺栓的安装预留空间经过校核，使用普通开口扳手即可完成锁紧作业，不需要特殊定制工装。结构的受力分布经过优化，抱紧力通过抱箍的环形结构均匀传递到主管道接触面，T形接口的根部做了圆弧过渡加强处理，避免支管受外力拉扯时出现根部断裂的问题，同时密封面的压紧力设计兼顾了低压工况下的密封可靠性，不会出现过紧压裂密封件或是过松泄漏的问题。在实际选型应用中，这类结构尤其适合临时管路接驳、老旧管路分支改造、现场不允许动火焊接的作业场景，相比传统焊接三通，安装效率可提升数倍，

　　后期拆卸维护也更加便捷，不需要破坏原有管路的整体结构。建模过程中对各个配合面的公差做了合理预留，抱箍内圈与管道的配合间隙、螺栓孔的装配间隙、接口的连接尺寸都符合常规管路配件的加工精度要求，可直接用于结构验证、配件选型参考或是加工出图使用。
