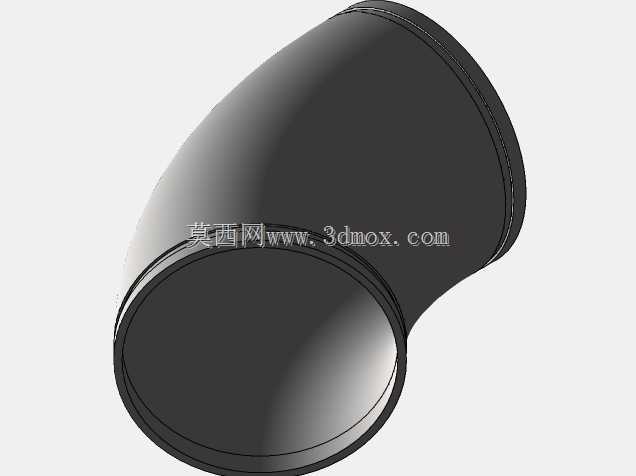

45度沟槽式不锈钢弯头管件结构设计

　　在民用建筑给排水、工业流体输送、消防喷淋系统的管路布设场景中，管路走向调整是管路设计中无法避开的环节，45度弯头作为小角度转向连接件，相比90度弯头能大幅降低管路内流体的局部阻力损失，减少介质输送过程中的压损，尤其适用于对管路流态要求较高的清水、低压气体、弱腐蚀性介质输送场景。这款沟槽式连接的45度弯头，采用等径通径设计，两端的沟槽结构适配标准卡箍连接件，安装时无需对管端做套丝、焊接处理，仅需将配套管端卡入沟槽后锁紧卡箍螺栓即可完成密封连接，能大幅缩短现场管路施工的周期，也降低了现场动火作业的安全风险，在改扩建项目、高空管路布设场景中优势尤为明显。从结构设计逻辑来看，弯头的弯曲半径采用标准长半径设计，弯曲段的内壁做了平滑过渡处理，

　　不存在局部凸起或直角拐点，能有效避免介质流经时产生湍流，也减少了流体中固体杂质在弯管处的淤积概率，降低长期使用后的管路堵塞风险。弯头两端的沟槽尺寸严格匹配对应公称通径的沟槽管件标准，槽深、槽边距管端的距离都控制在标准公差范围内，能保证与配套卡箍、密封圈安装后无偏心错位，密封面贴合均匀，在额定工作压力下不会出现渗漏问题。弯头的壁厚采用Schedule 40S标准对应的壁厚参数，能满足常规低压流体输送的强度要求，弯曲段的壁厚做了均匀性控制，避免弯制过程中出现外侧壁拉薄、内侧壁堆料的问题，保证整个弯头各部位的承压能力一致。在安装边界上，这款弯头的两端接口同轴夹角为45度，安装时可根据管路走向需求调整周向安装角度，不需要额外加工定制转角件，

　　两端预留的卡箍安装空间仅需满足标准卡箍的操作距离即可，不需要额外扩大管廊安装空间，在狭小的设备间、吊顶内管路布设场景中适配性极强。不锈钢材质的本体也能适配多数弱腐蚀介质的输送需求，表面光滑不易结垢，长期使用的维护成本远低于普通铸铁类管件。
