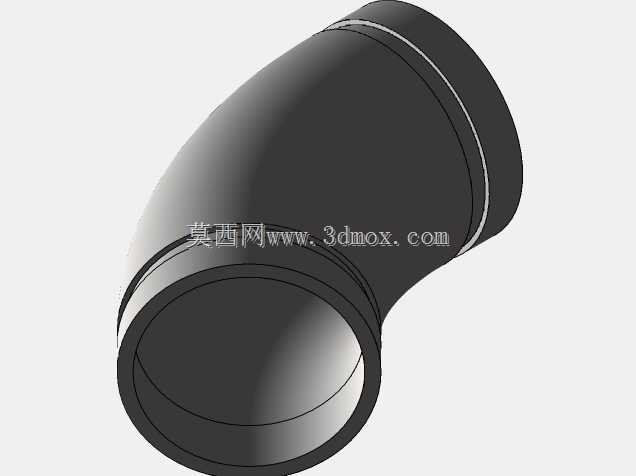

45度沟槽式不锈钢弯头管道连接件

　　在民用建筑给排水、工业流体输送、消防喷淋管网、化工介质输送等管路系统中，45度弯头是改变管路走向的核心连接件之一，这款沟槽式连接的不锈钢弯头，适配Sched 40S标准壁厚的不锈钢管路，主要用于管路需要小角度转向的场景，相比90度弯头，45度弯头的流体阻力更小，能有效降低管路内的介质紊流，减少输送过程中的压力损失，尤其适合对流体压降控制要求较高的洁净流体、腐蚀性介质输送场景。

　　从结构设计来看，这款弯头采用Victaulic沟槽连接标准，两端的沟槽结构是核心安装定位结构，安装时无需焊接、套丝，只需配合对应的沟槽卡箍与密封圈，即可完成管路对接，相比传统焊接、螺纹连接的弯头，安装效率提升数倍，也避免了焊接过程中产生的焊渣残留、晶间腐蚀隐患，尤其适合现场施工空间有限、不允许动火作业的管路改造项目。弯头本体采用等径圆弧过渡结构，转弯处的内壁曲率经过优化，介质流经转弯段时不会出现明显的流速突变，能有效降低管路运行时的振动与噪音，长期运行也不容易在转弯处积存介质杂质，减少管路堵塞的风险。

　　从安装边界来看，这款弯头的两端沟槽尺寸与对应公称通径的Sched 40S不锈钢管完全匹配，安装时需要预留的操作空间远小于法兰连接、焊接连接的同规格弯头，两端的沟槽深度、密封面宽度严格匹配通用沟槽卡箍的尺寸公差，安装后卡箍的咬合深度均匀，密封面的压缩量处于合理区间，能承受对应压力等级的管路载荷。弯头的整体外形为光滑的圆弧变径过渡结构，外壁没有多余的凸起结构，管路排布时可以紧密贴靠安装，节省管路排布空间，在狭小的设备间、管井内排布管路时，这类沟槽弯头的空间优势尤为明显。

　　在实际选型应用中，这类不锈钢沟槽弯头常被用于直饮水输送管网、医药洁净管路、化工弱腐蚀介质输送、消防喷淋系统的管路转向节点，相比同角度的焊接弯头，它的可拆卸性更强，后期管路维护、改造成本更低，拆卸后可以重复使用，不会像焊接弯头那样切割后直接报废。设计建模时，需要重点保证两端沟槽的同轴度、转弯段的壁厚均匀性，沟槽的密封面不能有拔模斜度导致的尺寸偏差，否则安装后容易出现密封泄漏的问题，同时转弯处的圆弧过渡要平滑，不能出现局部应力集中的结构，避免管路承压时出现开裂隐患。
