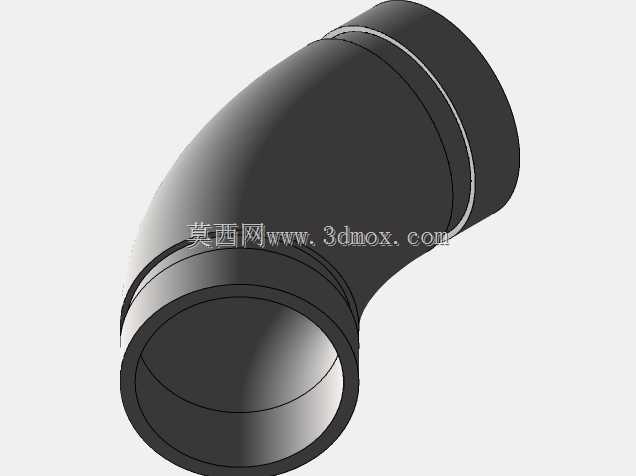

45度沟槽式不锈钢弯头管件结构

　　这款45度沟槽式弯头主要应用在民用建筑给排水、工业流体输送、消防喷淋系统、化工介质输送等管路布设场景中，用来改变管路的走向，相比90度弯头，45度的转向角度更平缓，能有效降低管路内流体的局部阻力，减少介质输送过程中的压损，尤其适合对流速稳定性要求较高的管路段，比如冷却水循环系统、暖通空调供回水管路中，可避免流体急转弯产生的紊流、振动与噪音问题。从结构设计来看，该弯头采用沟槽式连接结构，两端的沟槽设计适配标准沟槽卡箍件，安装时无需焊接、套丝，仅需将管件端口与管道对齐后卡入专用卡箍，拧紧螺栓即可完成密封固定，相比传统焊接、丝接方式，安装效率可提升数倍，也便于后期管路的拆卸维护与改线，适合工期紧张的工程项目以及需要定期检修的管路系统。

　　产品本体采用等径弯转结构，弯曲半径符合Sched 40S壁厚标准，管壁厚度均匀，弯弧段采用平滑过渡设计，不存在局部壁厚减薄的应力集中区域，能承受管路系统的额定工作压力，同时抗水锤冲击能力优于普通薄壁冲压弯头。两端的沟槽加工精度直接决定安装后的密封性能，建模时严格参照沟槽管件的行业尺寸规范，沟槽的深度、宽度以及端口到沟槽边缘的距离都预留了标准卡箍的安装边界，安装时无需额外调整管件位置，只要管道端面切割平整、无毛刺，对齐后即可顺利卡装，密封胶圈的限位槽与沟槽位置匹配，安装后胶圈受压均匀，不会出现偏移、挤出现象，可长期保证管路的密封可靠性。在管路布设时，该弯头的安装空间占用相比同口径焊接弯头更小，因为不需要预留焊接操作空间、

　　丝接的管钳操作空间，在狭小的管井、设备夹层内布设管路时优势明显，同时沟槽连接方式无明火作业，适合在易燃易爆的化工厂区、油气储存区域的管路施工中使用，规避焊接作业带来的安全隐患。建模过程中对弯管的内外弧面做了等壁厚处理，还原了实际产品的成型工艺特征，两端的端口倒角、沟槽边缘的圆角都做了细节还原，可直接用于管路系统的装配干涉检查、管路排布模拟，提前预判安装过程中可能出现的空间冲突问题，减少现场施工的返工概率。
