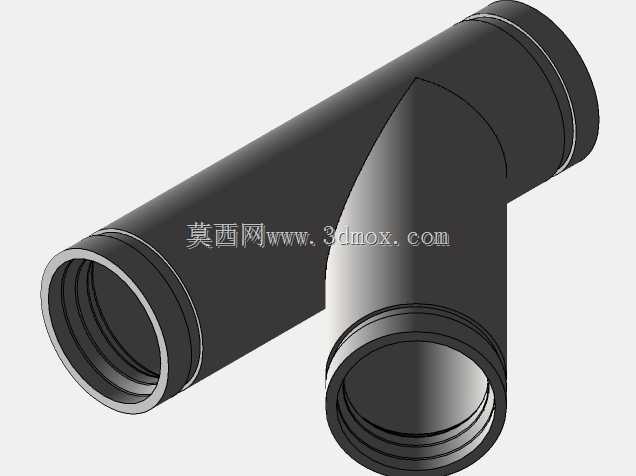

Victaulic-OGS45度沟槽式横向三通管件

　　这款45度横向沟槽三通，是管路系统中实现管路侧向分流的核心连接件，日常在消防喷淋管网、工业循环水系统、市政给排水管线、暖通空调冷冻水回路中都有大量应用，区别于常规90度正三通，45度斜向的分流结构能大幅降低介质流经节点时的局部阻力，减少管路紊流带来的振动与噪音，尤其适合对管路压损控制要求较高的泵送回路。从结构设计来看，三个连接端均采用标准沟槽式连接结构，端侧预留的沟槽尺寸匹配Victaulic-OGS系列卡箍的安装公差，安装时无需对管口进行焊接套丝作业，只需将管口对齐卡入卡箍腔体内，拧紧螺栓即可完成密封固定，相比传统焊接、丝接的连接方式，现场安装效率能提升60%以上，也避免了焊接作业带来的焊渣残留、管口变形、现场动火作业的安全隐患。

　　设计过程中，三个接口的同轴度公差控制在0.2mm以内，斜向支管与主管的夹角严格控制在45度±0.5度的范围内，避免安装后出现管路别劲、卡箍密封面受力不均导致的渗漏问题；管件内壁做了平滑过渡处理，分流交汇处没有突兀的直角台阶，介质流经时不会形成明显的涡流区，长期输送含杂质的流体时，也不容易在节点位置沉积杂物造成管路堵塞。从安装边界来看，这款Sched 40S等级的管件，壁厚匹配对应公称通径的Sch40系列钢管承压要求，三个端口的沟槽深度、密封面宽度均统一适配同规格的沟槽卡箍与密封圈，安装时不需要额外加工管口，只要保证钢管切口平整、无飞边毛刺即可直接对接；管件整体的外形轮廓经过优化，相邻两个接口的最小安装间距预留了足够的卡箍操作空间，

　　现场施工时不需要为了避让管件额外调整管路走向，在狭小的管井、设备夹层内布设管路时，能有效节省管路安装空间。在实际选型应用中，这类斜三通常被用在泵出口的分流回路、消防立管的层间支管引出位置，相比正三通能有效降低水锤效应对管路节点的冲击，延长管路密封件的使用寿命；沟槽式的连接结构也让后期管路改造、维护拆卸更为便捷，不需要破坏相邻管段即可完成节点更换，在装配式机电安装项目中，这类标准化的沟槽管件是管路预制拼装的核心配件，能大幅缩短现场施工的周期，降低安装作业对工人技能的依赖。
