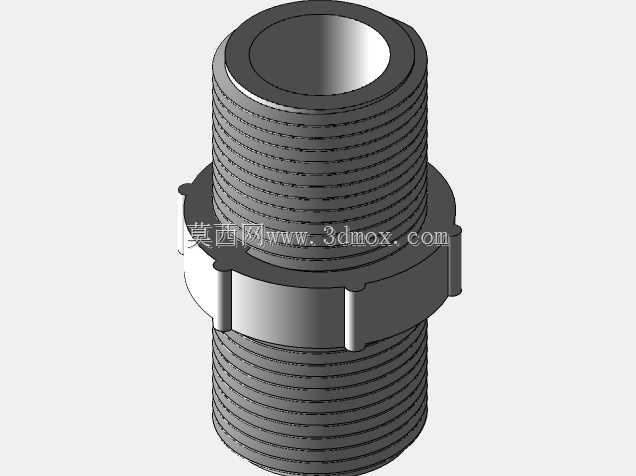

1/2英寸外丝六角过渡接头结构设计

　　这款1/2英寸规格的外螺纹过渡接头，是流体管路系统里极为常见的基础连接件，日常在气动回路、低压给排水、小型液压支路、传感器安装引压段都能见到它的身影。做结构设计的时候，首先要考虑的是安装工况的适配性：两端都是1/2英寸外管螺纹，中间的六角台是专门给管钳、活动扳手预留的夹持位，这个位置的对边尺寸是严格参照管螺纹安装的标准力矩要求设计的，既不能做太窄导致夹持时打滑崩边，也不能做太宽浪费材料、挤占相邻管路的安装空间，实际建模时六角台的厚度也要匹配螺纹旋入后的行程，保证接头两端拧入对应内螺纹接口后，六角台的两个端面能刚好贴合两侧连接件的密封面，不会出现旋入过深顶坏内部流道、或是旋入深度不足导致密封失效的问题。

　　从实际使用场景来看，这类接头大多用在管路需要同口径直通对接的位置，比如小型气动设备的气源支路，把两段带1/2内丝的气管接头对接起来，或是压力传感器的引压口转接，把传感器的内螺纹接口和引压管路连通，这时候接头的内孔通径是严格匹配1/2管螺纹的通流能力设计的，不会出现通径缩孔导致的流阻变大、压力损失超标的问题。建模的时候螺纹段的长度也做了针对性的区分？不对，这款是等径对接，两端螺纹长度一致，都是参照管螺纹的有效旋合长度设计，保证拧入后有足够的啮合牙数，承受额定管路压力的时候不会出现螺纹脱开、滑牙的问题。中间六角台的边缘做了小的倒角，一是安装的时候不会割伤操作人员的手套，二是压铸或是车削加工的时候能避免边缘的毛刺飞边，也能在安装对位的时候起到微小的导向作用，不会因为直角边的磕碰变形影响密封面的贴合度。

　　考虑到实际安装时的边界限制，接头的整体外轮廓没有多余的凸起，除了中间的六角夹持位，两端都是规整的螺纹圆柱，在密集排布的阀组里安装的时候，不会和相邻的接头、阀体发生干涉，哪怕是两个接头并排安装，只要预留出标准扳手的操作空间就能顺利拧紧，不需要额外定制特殊工具。接头的两端螺纹收尾处也做了退刀结构，符合机械加工的工艺要求，不管是车削加工还是滚丝加工都能顺利生产，不会出现螺纹尾部乱牙的问题，密封面的端面粗糙度也做了对应要求，配合生料带或是密封垫圈使用的时候，能保证1.6MPa以内的常规管路压力下无渗漏。很多刚入行的设计人员做这类接头的时候容易忽略六角台和螺纹段的同轴度要求，实际建模时要保证两端螺纹的同轴度、以及六角台相对于螺纹轴线的对称度，不然安装拧紧的时候会出现别劲，长期受管路振动影响容易出现密封失效，甚至螺纹断裂的问题，这款模型在建模时就把这些形位公差的设计基准都做了统一，以中间六角台的中心面为基准，两端螺纹的轴线重合度控制在合理范围内，完全满足批量加工的精度要求。
