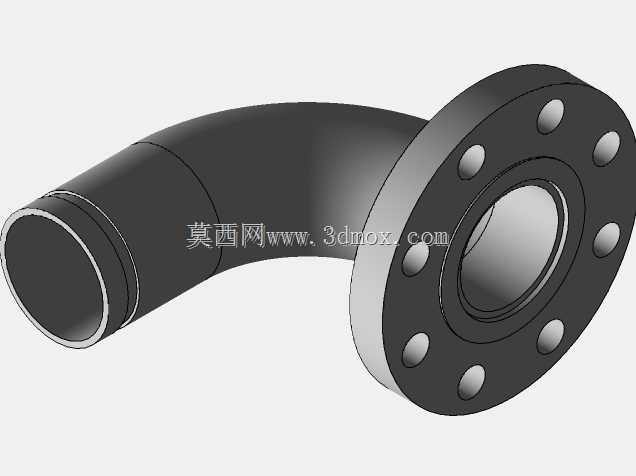

三英寸法兰连接90度弯管接头结构

　　这款三英寸90度弯管接头，主要应用在工业流体输送管路的转向布设场景中，常见于化工流体管线、给排水系统、液压动力管路以及气动输送管网的转角位置，用来改变管路的走向，同时兼顾法兰端的刚性连接与另一端的插接式装配需求，适配不同安装空间下的管路转向布局。从结构设计来看，弯管主体采用平滑圆弧过渡的流道设计，弯曲半径匹配三英寸通径的流体流速要求，避免直角转向带来的流阻骤增、介质紊流以及局部冲蚀问题，长期输送含颗粒介质时也能减少管壁的局部磨损，延长管路配件的使用寿命。法兰端采用标准凸面法兰结构，端面上均匀分布8个螺栓通孔，孔位排布遵循同通径法兰的通用安装规范，安装时可直接匹配对应压力等级的法兰端设备或管路，

　　通过螺栓紧固配合密封垫片即可实现端面密封，无需额外加工适配接口。另一端采用阶梯式插接结构，外壁设置多道环形密封槽，装配时可直接插入对应内径的软管或硬管承口，配合卡箍或密封件即可完成快速连接，减少现场焊接、螺纹加工的工序量，适合管路改造、快装式管网的布设需求。从安装边界来看，法兰端面到弯管另一端插接端面的中心距匹配三英寸弯头的常规安装尺寸，弯管外侧的回转半径不会超出同规格弯头的安装预留空间，现场布设时无需额外扩大管廊或设备周边的安装空位，法兰端的螺栓孔位预留了足够的扳手操作空间，现场紧固作业时不会出现工具干涉问题。设计过程中重点考量了流道的平顺性，弯管内壁做等径过渡处理，整个流道没有突然的通径变化，介质流经转向位置时的压力损失控制在合理区间，同时管壁厚度均匀，兼顾结构强度与材料成本，法兰与弯管主体的连接位置做圆弧过渡加强，避免管路承压时在连接根部出现应力集中导致的开裂问题，适配常规中低压管路的工作压力要求。
